hd M2 Lautsprecher

Halterungen und Montage

ACHTUNG
Achten Sie bei der Montage der Wandhalterung
und dessen Wandbefestigungsplatte auf eine aus-
reichende Tragfähigkeit der Wand/Decke und deren
Beschaffenheit. Beachten Sie die Montageanleitung
des Herstellers. Halten Sie gegebenenfalls Rück-
sprache mit einem Statiker oder Bauspezialisten um
weitere Informationen zur Tragfestigkeit zu erlan-
gen. Achten Sie stehts auf eine großzügige Dimen-
sionierung der Tragfähigkeit.
HINWEIS
Verwenden Sie zur Montage sämtlicher Halterun-
gen bitte ausschließlich das mitgelieferte Zubehör.

Montage Wandhalterung L-Winkel Set

Zur Befestigung des Lautsprechers an einer Wand.
Benötigtes Werkzeug
• Kreuzschlitz-Schraubendreher (Philips #PH3)
1. Lösen Sie die M6 Schrauben im Deckel oder Boden
des Lautsprechers, um den mitgelieferten L-Winkel
abzunehmen. Bewahren Sie die M6 Schrauben gut
auf, diese benötigen Sie später zum Aufhängen des
Lautsprechers.
2. Schrauben Sie diesen mit mindestens zwei für den
Untergrund geeigneten Schrauben und Dübeln an
die Wand oder Decke. Der L-Winkel hat hierzu drei
Befestigungslöcher.
3. Prüfen Sie die Befestigung auf ausreichende Stabili-
tät bevor Sie den Lautsprecher daran befestigen.
4. Fixieren Sie den Lautsprecher auf der Ober- oder
Unterseite indem Sie die zuvor gelöste M6 Schrau-
be im Langloch des L-Winkels und dem Gewinde im
Deckel des Lautsprechers anziehen.
5. Stellen Sie nun die Kabelverbindung wie im Ab-
schnitt Anschluss auf Seite 10 und 11 beschrieben her.
6. Stellen Sie die gewünschte Rotation des Lautspre-
chers und Abstand zur Wand ein und ziehen die M6
Schraube fest.
ACHTUNG
Befestigen Sie den L-Winkel mit mindestens zwei
für den Untergrund geeigneten Schrauben oder
Dübeln. Bei Verwendung nicht geeigneter Schrau-
ben oder Dübel kann keine ausreichende Stabilität
gewährleistet werden.
Harmonic Design Audiotechnik GmbH
19 mm
104 mm
13
19 mm 104 mm

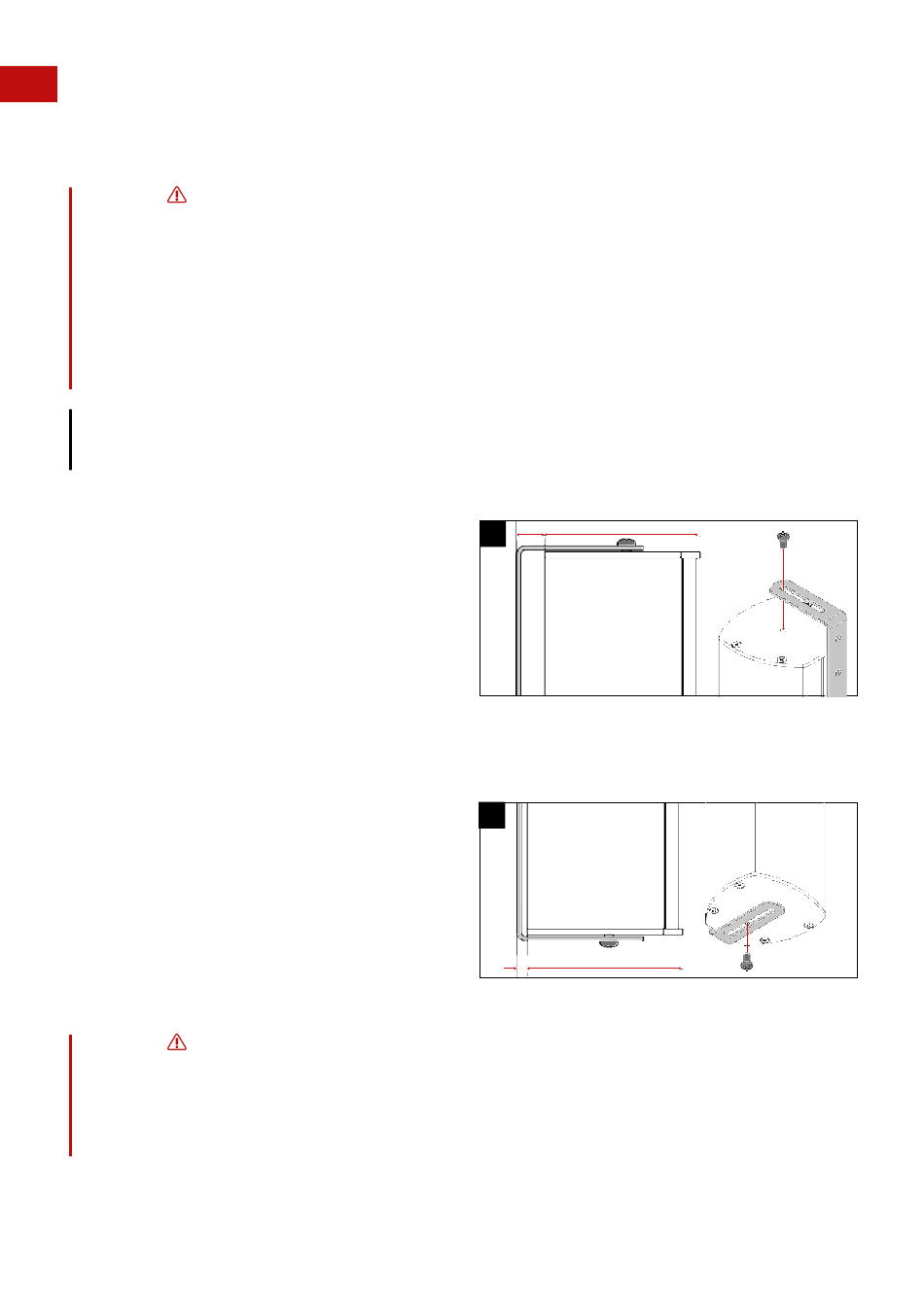

13. Abbildung – Montage Wandhalterung L am
Gehäusedeckel mit Maximalabstand von 19 mm
zur Rückwand
14
7 mm
104 mm
14. Abbildung – Montage Wandhalterung L am
Bodendeckel mit Minimalabstand von 7 mm zur
7 mm
104 mm
Rückwand
