HD M2 Bedienungsanleitung Seite 15

hd M2 Lautsprecher
1. Lösen Sie die M6 Schrauben auf der Rückseite des
Lautsprechers und befestigen Sie die Montage-
platte (Bauteil 5) damit in der Mitte des Lautspre-
chers.
2. Wählen Sie die Orientierung des Kugelgelenks (Bau-
teil 4), sodass es zu Ihrer Anwendung passt und be-
festigen Sie mit der mitgelieferten Schraube M6 x
12 (Bauteil 6) das Kugelgelenk.
3. Befestigen Sie am Kugelgelenk die beiden Kugel-
gelenkklammern (Bauteil 1 und 3) mit Hilfe der Bau-
teile 7, 8 und 10.
HINWEIS
Beachten Sie, dass die obere und untere Kugel-
gelenkklammer unterschiedlich sind.
4. Schrauben Sie die Wandschiene (Bauteil 2) mit
mindestens zwei für den Untergrund geeigneten
Schrauben und Dübeln an Ihre Wand oder Decke.
HINWEIS
Beachten Sie die Orientierung der Wandschiene.
Der Falz mit Gewinde muss oben sein.
5. Prüfen Sie die Befestigung auf ausreichende Stabili-
tät bevor Sie den Lautsprecher daran befestigen.
6. Führen Sie den Lautsprecher mit vormonierter
Halterung in die Wandschiene ein.
7. Sichern Sie die Halterung mit der M3 x 8 Schraube
(Bauteil 9).
8. Stellen Sie die gewünschte Rotation und Neigung
des Lautsprechers ein, indem Sie die Schraub-
verbindung 7 bzw. 10 etwas lockern und ziehen die
Schraubverbindung im Anschluss wieder fest.
Harmonic Design Audiotechnik GmbH
16

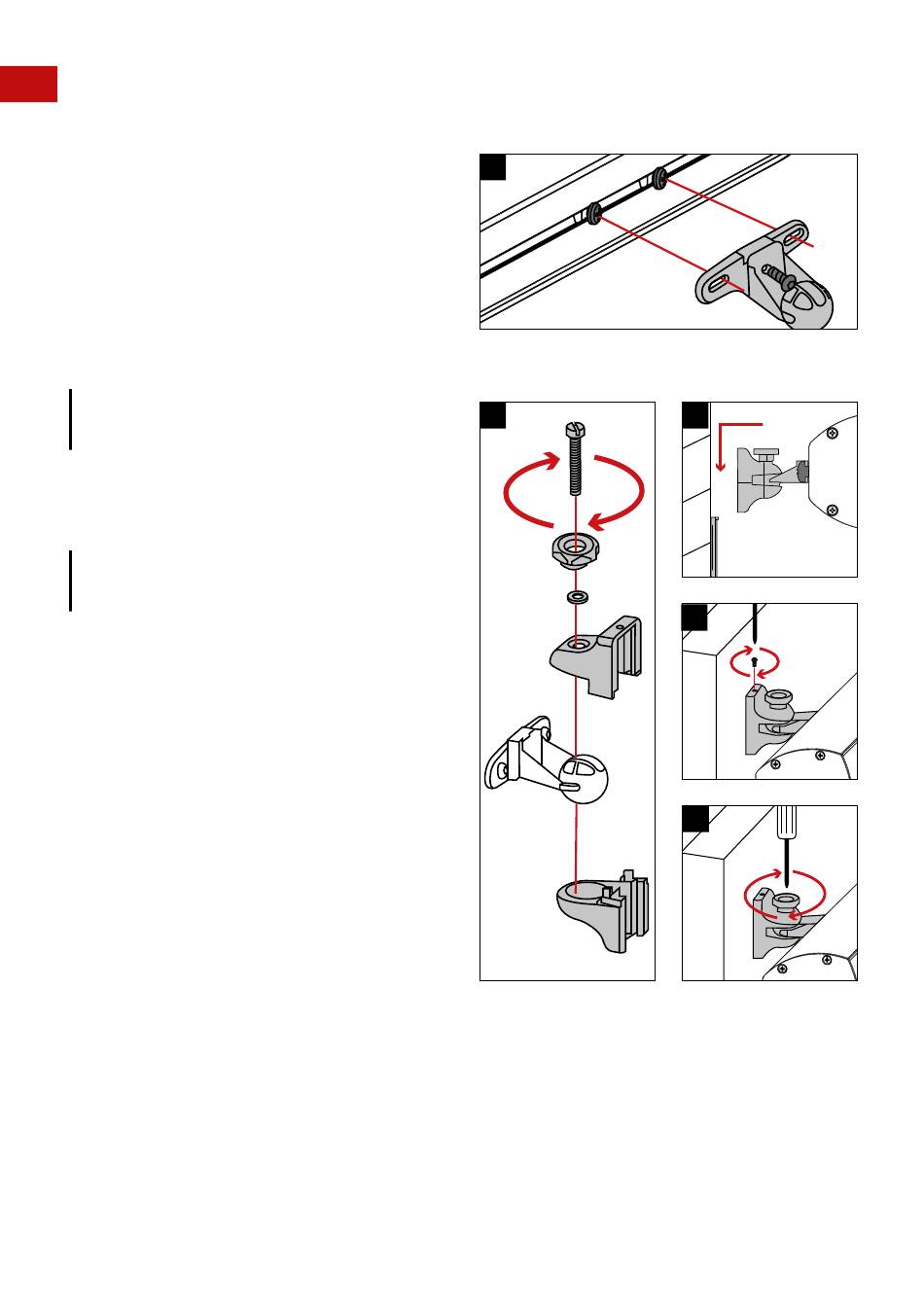

16. Abbildung – Befestigung am Lautsprecher
17
17. Abbildung – Montage Kugelgelenk
18. Abbildung – Befestigung der Halterung an der
Wandschiene
19. Abbildung – Sichern der Halterung durch Schraube
M3 x 8
20. Abbildung – Gewünschte Rotation und Neigung
einstellen
18
19
20
Manual_M2_1V0_DE |
15
