Aufbau

Der hd M2 Lautsprecher ist für den stehenden und
hängenden, vertikalen und horizontalen Betrieb kons-
truiert. Hierfür gibt es bei Harmonic Design
denes Zubehör, um den Lautsprecher sicher zu befes-
tigen.
ACHTUNG
Achten Sie darauf, dass alle Systemaufbauten auf
festem, ebenem Untergrund stehen und dass der
Untergrund mit dem Gesamtgewicht belastbar ist!
HINWEIS
Sorgen Sie für eine sichere Befestigung der Laut-
sprecher, um Sachschäden vorzubeugen.
ACHTUNG
Sorgen Sie für eine sichere Befestigung der Laut-
sprecher, um Personenschäden vorzubeugen.

Herstellen der Kabelverbindung

Um eine Kabelverbindung mit einem Verstärker aus
unserem Hause herzustellen, muss wie folgt vorgegan-
gen werden.
HINWEIS
Achten Sie auf einen ausreichend dimensionierten
Kabelquerschnitt (mind. 1,5 mm²), um Leistungs-
verluste zu vermeiden. Harmonic Design
hierfür die bei Harmonic Design
sprecherkabel.
Achten Sie bei den verwendeten Kabeln auf die
richtige Polarität (+/–) und Pinbelegung (1/2).
Fehler hierbei bewirken eine deutliche Veränderung
im Klangverhalten des Lautsprechers oder können
zur Beschädigung des Treibers führen.
Die Anschlussbelegung des hd M2 Lautsprechers
entnehmen Sie der 7. Abbildung – Anschluss-
diagramm Festanschluss und der 8. Abbildung –

Anschlussdiagramm mobile Version.

Die interne Verschaltung des hd M2 Lautsprechers
macht es möglich, eine Parallelschaltung mehrerer
Lautsprechereinheiten zu realisieren.
Beachten Sie, dass bei einer Parallelschaltung die
Gesamtimpedanz der Lautsprecheranordnung sinkt.
Die Gesamtimpedanz und die daraus resultierende
Leistung der Lautsprecheranordnung muss auf die
Ausgangsleistung des Verstärkers angepasst sein.
| Manual_M2_1V0_DE
10
verschie-
®

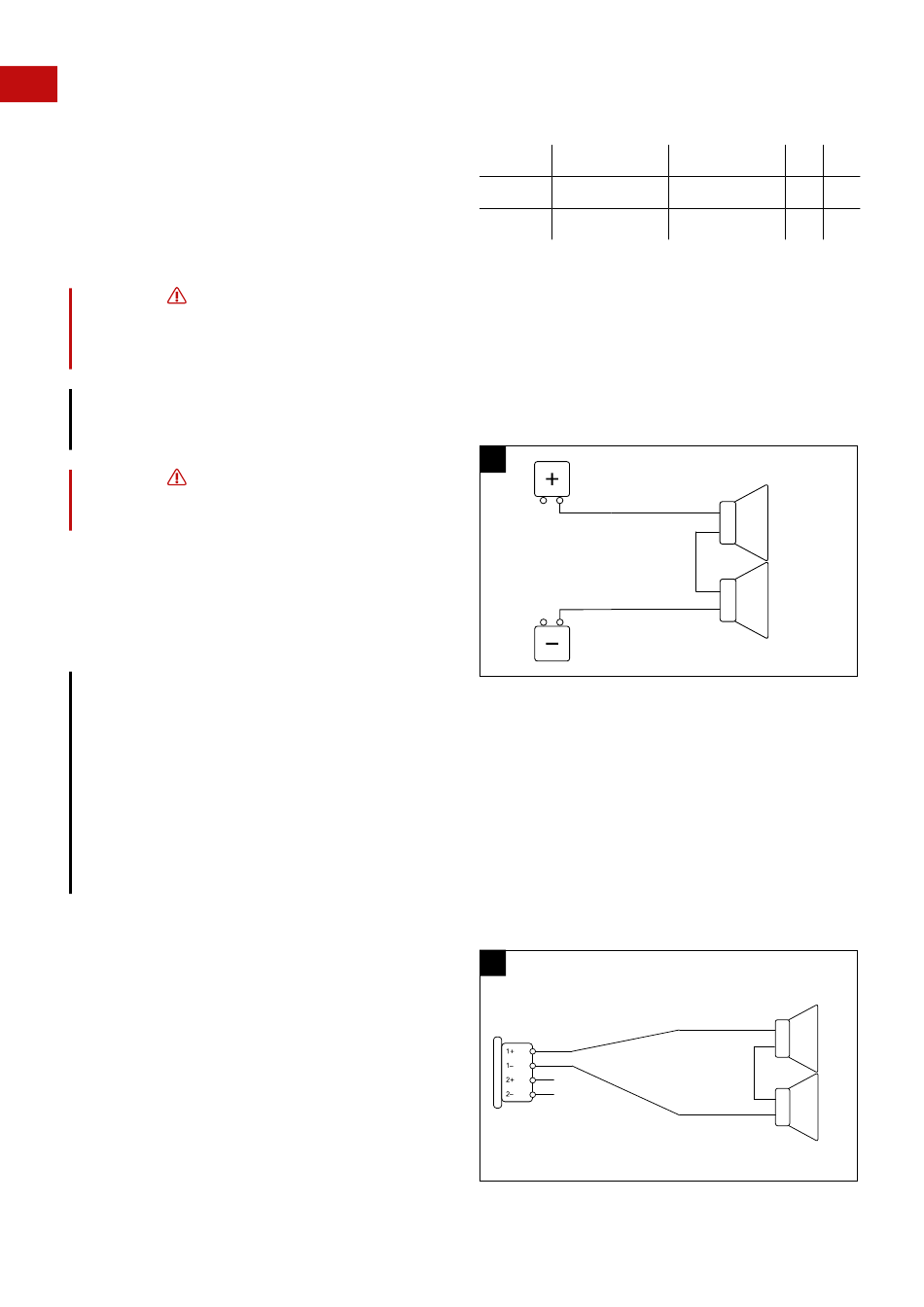

Anschlussdiagramm Festanschluss

Standardversion
Der Lautsprecher verfügt über jeweils eine Anschluss-
klemme für den positiven (+) und negativen (–)
Anschluss. Diese befindet sich im inneren des Laut-
sprechers. Diese erlauben den Einsatz von Kabeln
mit einem Leiterquerschnitt von 0,14 bis 4 mm².
7. Abbildung – Anschlussdiagramm Festanschluss
empfiehlt
®
Anschlussdiagramm mobile Version
erhältlichen Laut-
®
Nur mit Zubehör:
Der Lautsprecher verfügt über einen vierpoligen NL4-
Anschluss. Der Lautsprecher belegt die Anschlusspins
1+/1–. Die Pins 2+/2– sind nicht belegt und für aktiv
getrennte Subwoofer vorgesehen.
8. Abbildung – Anschlussdiagramm mobile Version
Lautsprecher + Lautsprecher –
NL4 1+
Klemme +
7
8 OHMS
• Speakon NL4 (Art. 900109)
• 3/8"-Gewinde + NL4 (Art. 900107)
• 35 mm Flansch +NL4 (Art. 900857)
8
8 OHMS
Harmonic Design Audiotechnik GmbH
1– 2+ 2–
– n.a. n.a.
FR 2''
FR 2''
FR 2''
FR 2''
