hd M2 Lautsprecher
Anschluss bei Festinstallation von Säulen-
lautsprechern
Der Lautsprecher verfügt über einen Kabeleinlass mit
8 mm Durchmesser auf der Gehäuserückseite. Dieser
befindet sich innerhalb der T-Nut unten, rückseitig des
Logos. Dieser dient zum unsichtbaren Anschluss von
festinstallierten Lautsprechern in der Wandmontage.
Nutzen Sie die im inneren des Lautsprechers mitgelie-
ferten Klemmen.
Benötigtes Werkzeug
• Kreuzschlitz-Schraubendreher (Philips #PH2)
1. Entfernen Sie drei Schrauben am Bodendeckel und
bewahren Sie diese gut auf.
2. Lösen Sie die vierte Schraube, so dass der Boden-
deckel zur Seite geschwenkt werden kann.
3. Führen Sie nun das Anschlusskabel durch den Kabel-
einlass.
4. Stellen Sie die Kabelverbindung her. Öffnen Sie den
unbenutzen der beiden Klemmhebel der Anschluss-
klemme und stecken Sie das abisolierte Kabel hinein.
Jeder Anschluss-Pol besitzt eine eigene Klemme.
Achten Sie auf korrekte Polarität. Der positive (+)
Anschluss des Lautsprechers ist immer farblich
mit einem roten oder braunen Kabel gekennzeich-
net. Der negative (–) Anschluss des Lautsprechers
ist immer farblich mit einem blauen oder schwarzen
Kabel gekennzeichnet.
5. Drücken Sie nun den Klemmhebel wieder hinunter,
bis dieser einrastet.
6. Prüfen Sie die Polarität des Lautsprechers, um eine
korrekte Funktion zu gewährleisten.
7. Schwenken Sie den Bodendeckel wieder in die Aus-
gangsposition, so dass sich alle Schraublöcher über-
decken.
8. Schrauben Sie die drei Schrauben wieder in die
vorgesehenen Senkungen des Bodendeckels und
ziehen diese handfest. Anschließend ziehen Sie die
vierte Schraube ebenfalls handfest.
Der Lautsprecher ist nun angeschlossen und betriebs-
bereit.
Harmonic Design Audiotechnik GmbH
9

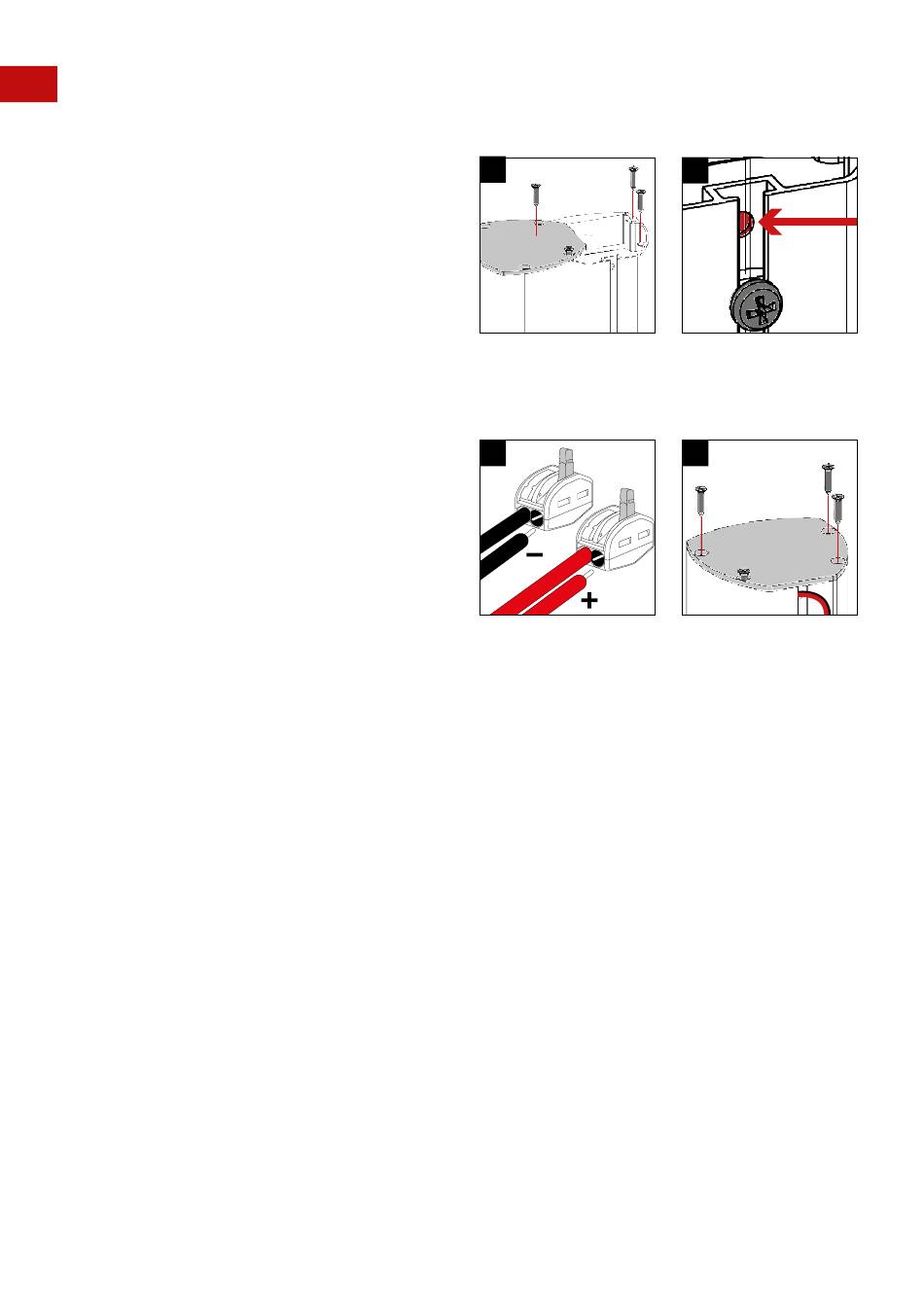

9. Abbildung – Schrauben lösen und Bodendeckel
öffnen
10. Abbildung – Anschlusskabel einführen
11
11. Abbildung – Herstellen der Kabelverbindung
12. Abbildung – Bodendeckel schließen und Schrauben
festziehen
10
12
Manual_M2_1V0_DE |
