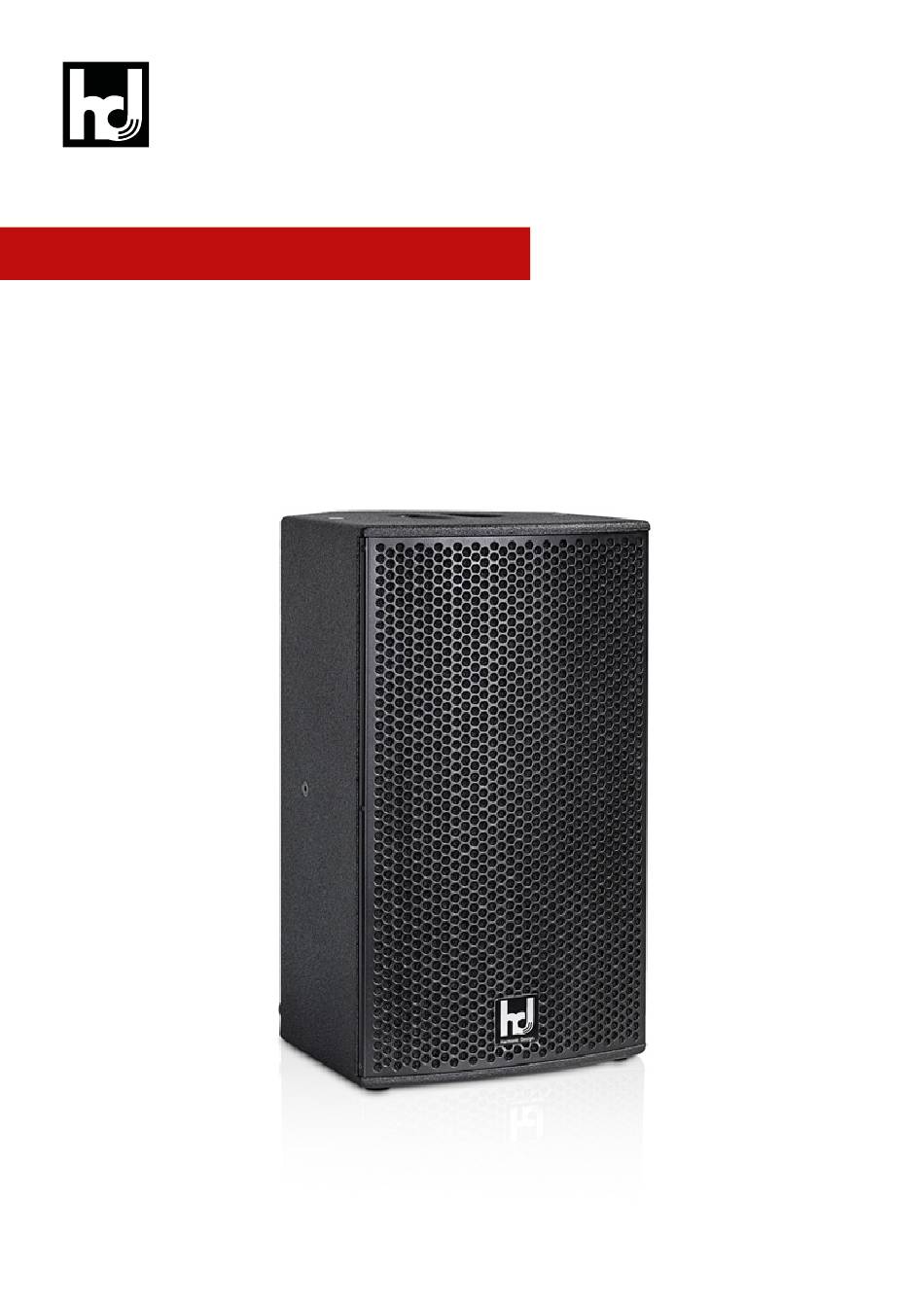

- Seite 1 MP10N ® Multifunktionslautsprecher Harmonic Design Bedienungsanleitung DE Manual_MP10N_1V0_DE...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen Lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung aufmerksam durch und bewahren Sie diese zusammen mit dem hd MP10N Lautsprecher sicher auf. Die jeweils aktuellste Version dieses Dokuments steht auf der Harmonic Design Internetseite zum Download ®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..............................4 1.1. Begriffserklärungen ............................5 1.2. Sicherheitshinweise zum Gebrauch ......................... 5 2. hd MP10N Lautsprecher ..........................6 2.1. Produktbeschreibung ............................6 2.1.1. Bauteile ..............................7 2.1.2. Abmessungen ............................8 2.1.3. Spezifikationen ............................9 2.1.4. Abstrahlverhalten und Frequenzgang ....................9 2.2. -
Seite 4: Einleitung
Einleitung Vielen Dank, dass Sie sich für ein Qualitätsprodukt aus dem Hause Harmonic Design entschieden haben! ® „MADE IN GERMANY“ ist mehr als nur ein Label mit weltweiter Bedeutung. Jedes Bauteil, das den Markennamen Harmonic Design trägt, wird komplett ® im eigenen Haus entwickelt und von unseren hoch- qualifizierten Techniker:innen von Hand montiert. -
Seite 5: Begriffserklärungen
Einleitung Begriffserklärungen ACHTUNG Halten Sie sich niemals in der direkten Umge- Beachten Sie die in dieser Bedienungsanleitung auf- bung von Lautsprechern auf, die mit hohem geführten Sicherheitshinweise, welche wie folgt ge- Pegel betrieben werden. Professionelle Lautspre- kennzeichnet sind: chersysteme sind Lage gesundheits- HINWEIS: Die Nichtbeachtung dieses Sicherheits-... -
Seite 6: Hd Mp10N Lautsprecher
Musikrichtungen und Klängen an einem beliebigen Leistungsverstärker ohne zusätzliche DSP-Korrekturen, auch ohne Systemverstärker. Bei Anwendungen mit zusätzlicher Subwooferunterstützung aus der hd Sub-/ P-Serie gliedert sich der hd MP10N nahtlos in den Harmonic Design Systemgedanken eines ganzheit- ® lichen Systems ein. -
Seite 7: Bauteile
MP10N Lautsprecher Bauteile 1. Abbildung – Übersicht hd MP10N 1 Tragegriffe 2 Frontgitter mit innenliegenden Akustikschaum 3 Multiplex Gehäuse 4 M8 Senkkopfschraube 5 Logo 6 Bodendeckel 7 Gummifuß 8 Kabeleinlass mit Ø 8 mm M8 Senkkopfschraube 10 Typenschild Harmonic Design Audiotechnik GmbH... -
Seite 8: Abmessungen
MP10N Lautsprecher Abmessungen 2. Abbildung – Abmessungen in mm | Manual_MP10N_1V0_DE Harmonic Design Audiotechnik GmbH... -
Seite 9: Spezifikationen
300 x 520 x 300 mm Abstrahlverhalten und Frequenzgang Die folgenden Grafiken 3 bis 6 zeigen die Abstrahl- winkel eines hd MP10N Lautsprechers über die Frequenz anhand von Schalldruck-Isobaren. Abbil- dung 7 zeigt den Impedanzverlauf des Lautsprech- ers. Abbildung 8 zeigt den Frequenzgang mit DSP Preset des Lautsprechers. -
Seite 10: Aufbau
MP10N Lautsprecher Aufbau Der hd MP10N Lautsprecher ist für den stehenden und hängenden, vertikalen und horizontalen Betrieb kons- truiert. Hierfür gibt es bei Harmonic Design verschie- ® denes Zubehör, um den Lautsprecher sicher zu befes- tigen. ACHTUNG Achten Sie darauf, dass alle Systemaufbauten auf... -
Seite 11: Betrieb
MP10N Lautsprecher Betrieb Lautsprecher der hd MP-Serie können an linearen Standardverstärkern betrieben werden. Für eine opti- male Performance empfehlen wir die Verwendung der von Harmonic Design zur Verfügung gestellten Presets ® und spezifizierten Systemverstärkern. HINWEIS Vergewissern Sie sich, dass das passende Preset geladen wurde, bevor Sie den Lautsprecher mit der Endstufe verbinden. -
Seite 12: Halterungen Und Montage
MP10N Lautsprecher Halterungen und Montage 6. Kontrollieren Sie alle Schraubverbindungen auf Festigkeit und prüfen Sie ob die Sicherung ange- ACHTUNG bracht ist. Achten Sie bei der Montage der Halterungen und Adapterplatte auf eine ausreichende Tragfähigkeit der Wand/Decke und deren Beschaffenheit. Be- achten Sie die Montageanleitung des Herstellers. -
Seite 13: Montage Des U-Flugbügel Im Mobilen Einsatz
MP10N Lautsprecher Montage des U-Flugbügel im mobilen Einsatz Zur Befestigung und Möglichkeit der Einstellung des Neigungswinkels des Lautsprechers auf einem Laut- sprecherstativ benötigen Sie den optional erhältlichen U-Flugbügel. Benötigtes Werkzeug: • Innensechskantschlüssel 5 mm 1. Entfernen Sie mit dem Innensechskantschlüssel 5 mm die beiden M8 Senkkopfschrauben links und rechts aus dem Lautsprechergehäuse. -
Seite 14: Montage K&M Wandhalterung 24481
MP10N Lautsprecher Montage K&M Wandhalterung 24481 Zur Befestigung des Lautsprechers an einer Wand. Für eine Festinstalation Benötigtes Werkzeug: • Innensechskantschlüssel 5 mm • Innensechskantschlüssel 6 mm • Schraubenschlüssel 13 mm für M8 1. Entfernen Sie mit dem Innensechskantschlüssel 5 mm die beiden M8 Senkkopfschrauben aus dem 14. -
Seite 15: Zubehör
MP10N Lautsprecher Zubehör Option gegen Umwelteinflüsse Viele Harmonic Design Lautsprecher können werks- ® seitig bei Bestellung zusätzlich gegen Umwelteinflüs- se geschützt werden. Hierbei werden alle Teile gegen Korrosion geschützt. ACHTUNG Die Option wetterfest ermöglicht einen Betrieb der Lautsprecher unter wechselnden klimatischen 21. -
Seite 16: Sonstiges
Sonstiges Transport und Lagerung Alle Produkte der Harmonic Design sind Werkzeuge ® für den täglichen Einsatz und entsprechend robust ge- fertigt. Sie sollten jedoch einige Gesichtspunkte be- achten: HINWEIS Wie bei allen Arten von elektronischem Gerät muss unbedingt das Entstehen von Kondenswasser ver- mieden werden, d.h. -
Seite 17: Herstellererklärung
Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit Harmonic Design in Verbindung. ® EG-Konformitätserklärung (CE-Zeichen) Diese Erklärung gilt für hd MP10N des Herstellers Harmonic Design ® Eingeschlossen sind alle Produktvarianten, sofern sie der originalen technischen Ausführung entsprechen und keine nachträglichen baulichen oder elektrome- chanischen Modifikationen erfahren haben. - Seite 18 Notizen | Manual_MP10N_1V0_DE Harmonic Design Audiotechnik GmbH...
- Seite 19 Notizen Harmonic Design Audiotechnik GmbH Manual_MP10N_1V0_DE |...
- Seite 20 Harmonic Design Engineered Audiotechnik GmbH Made In Germany Rudolf-Diesel-Straße 11 DE-74382 Neckarwestheim + 49 (0) 7133 / 900 8617 info@harmonic-design.com www.harmonic-design.com Harmonic Design Manual_MP10N_1V0_DE 03/2023 © Harmonic Design Audiotechnik GmbH...
