Typische Setups
Externe Quellen zur TIMECODE-Steuerung nutzen

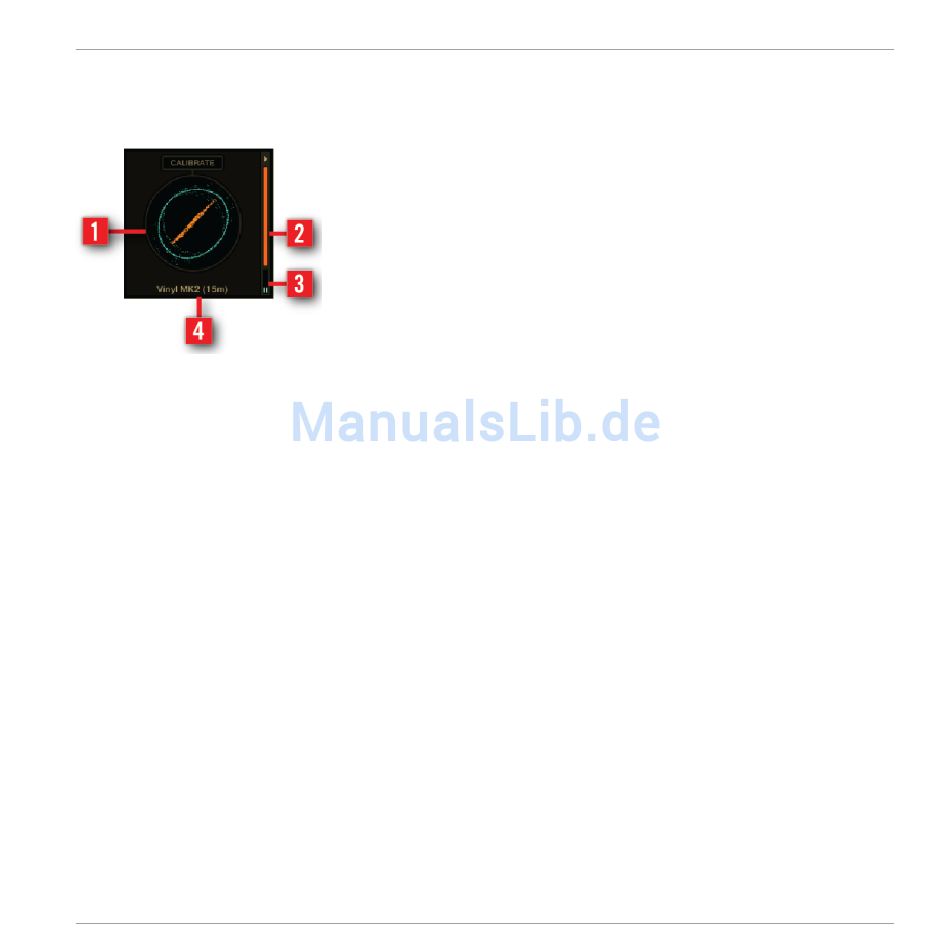

Das folgende Diagramm zeigt ein Beispiel einer erfolgreichen Kalibrierung mit Control-Vinyl,
wobei die vier Indikatoren im Scope-Panel angezeigt werden:
Die vier Indikatoren im Scope-Panel
(1) Das Scope bietet eine kreisförmige Darstellung des eingehenden Timecode-Signals. Wenn
die Kalibrierung erfolgreich ist, sehen Sie einen blauen, äußeren Ring und eine orange, diago-
nale Linie.
(2) Die Qualitäts-Anzeige befindet sich auf der rechten Seite. Nach erfolgreicher Kalibrierung ist
sie komplett orange.
(3) Die Stereo-Eingangs-Pegelanzeige sitzt unten rechts. Diese beiden Kanäle schlagen nach er-
folgreicher Kalibrierung ungefähr auf die Hälfte aus.
(4) Die Zustands-Anzeige unten in der Mitte.
Der CALIBRATE-Button setzt die Timecode-Kalibrierung zurück. Dies geschieht beim Start von
TRAKTOR automatisch.
