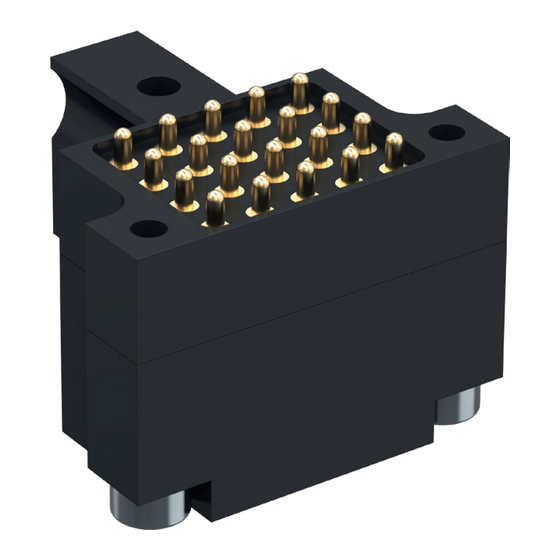

Zimmer WER1000 Montage- Und Betriebsanleitung
Energieelemente
Verwandte Anleitungen für Zimmer WER1000
Inhaltszusammenfassung für Zimmer WER1000
- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Energieelemente WER1000, WER2000 DDOC00213 THE KNOW-HOW FACTORY www.zimmer-group.com...
-
Seite 2: Inhaltsverzeichnis
12 Wartung ...................................... 19 13 Außerbetriebsetzung/Entsorgung ............................19 14 RoHS-Erklärung ..................................20 15 Einbauerklärung ..................................21 16 Konformitätserklärung ................................22 Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 3: Mitgeltende Dokumente
Ö Die Warnsymbole richten sich nach der Art der Gefahr. INFORMATION In dieser Kategorie sind nützliche Tipps für einen effizienten Umgang mit dem Produkt enthalten. Deren Nichtbe- achtung führt zu keinen Schäden am Produkt. Diese Informationen enthalten keine gesundheits- und arbeits- schutzrelevanten Angaben. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 4: Sicherheitshinweise
► Halten Sie die vorgeschriebenen Wartungsintervalle ein. ► Passen Sie das Wartungsintervall des Produkts bei Einsatz unter extremen Bedingungen je nach Stärke der Verschmutzung an. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 5: Bestimmungsgemäße Verwendung
Personen, die mit dem Produkt arbeiten, müssen die betrieblich erteilte Berechtigung besitzen, dieses Produkt in Betrieb zu nehmen, zu programmieren, zu parametrieren, zu bedienen, zu warten und auch außer Betrieb zu nehmen. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 6: Produktbeschreibung
• Losteil: WERxxxxL Beispiel: WWR mit WER1000 Festteil des Werkzeugwechslers Adapterplatte Festteil des Energieelements Losteil des Werkzeugwechslers Losteil des Energieelements Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 7: Typenschild
► Entnehmen Sie die Informationen zu Produktvarianten und deren Kompatibilität unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 8: Funktionsbeschreibung
► Unterziehen Sie alle Komponenten einer Sichtkontrolle. ► Entfernen Sie Fremdkörper. ► Beseitigen Sie mögliche Korrosionsstellen fachgerecht. ► Verschließen Sie elektrische Anschlüsse mit geeigneten Abdeckungen. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 9: Montage
Losteil in Berührung kommen. INFORMATION Bis auf die Produkte WER2000Fxxxx-05-B, WER1000Fxxxx-05-B, WER2000Lxxxx-05-B und WER1000Lxxxx-05-B sind bei Auslieferung bereits alle vormontiert. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 10: Werx000Fsixx-05-B Vormontieren
► Pressen Sie die Federkontakte in die Hülsen. ► Halten Sie dabei zur Stabilisierung die Hülsen von unten gegen. Federkontakte Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 11 ► Achten Sie darauf, dass die Kabel nicht verdreht oder geklemmt werden. ► Montieren Sie die Abdeckung mit den Montageschrauben an der Aufnahme. Aufnahme Abdeckung Montageschraube Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 12: Werx000Lsixx-05-B Vormontieren
► Isolieren Sie die Kabel ab. ► Verlöten Sie die Kabel mit den Kontakten. ► Schieben Sie die Kontakte zurück. ► Pressen Sie die Kontakte bündig mit der Oberfläche in die Aufnahme. Kabel Kontakt Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... - Seite 13 ► Achten Sie darauf, dass die Kabel nicht verdreht oder geklemmt werden. ► Montieren Sie die Abdeckung mit den Montageschrauben an der Aufnahme. Aufnahme Abdeckung Montageschraube Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
-
Seite 14: Produkt Montieren
► Montieren Sie das Produkt mit der Passschraube und den Montageschrauben. Festteil des Werkzeugwechslers Zylinderstift Passschraube Montageschraube Adapterplatte Festteil des Energieelements Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 15: Energiezuführung Montieren
Versorgungsspannung des Aktors 24 V DC Blau GND Sensor Versorgungsspannung der IO-Link-Kommunikation 0 V DC Schwarz IO-Link-Kommunikation Grau GND Aktor Versorgungsspannung des Aktors 0 V DC Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 16: Pin-Belegung Wer1000Fsi04-19-A
► Verbinden Sie die Produkte mithilfe von Anschlussgewinden mit der Energieversorgung. ► Achten Sie auf die korrekte Druckklasse bei der Auswahl geeigneter Schläuche. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 17: Schutzelemente Montieren
Bei pneumatischen Produkten muss die ebene Seite in Richtung des Produkts zeigen, das es zu schützen gilt. Elektrisches Festteil Schutzelement Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 18: Sensoren Montieren
Nachfolgende Werte zur Lebensdauer können bei korrekter Wartung erwartet werden. Übertragungsart Steckzyklen Elektrisch 1 Mio. Elektrisch, Hot-Plug 100.000 Pneumatisch 5 Mio. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 19: Wartung
► Trennen Sie das Produkt komplett von der Energiezuführung. ► Entsorgen Sie die Bestandteile entsprechend der Materialgruppen fachgerecht. ► Beachten Sie ortsgültige Umwelt- und Entsorgungsvorschriften. Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 20: Rohs-Erklärung
Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 21: Einbauerklärung
Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com... -
Seite 22: Konformitätserklärung
Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer Group GmbH • Am Glockenloch 2 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
