Hachette Graf Zeppelin Bauanleitung Seite 5

87I
33A
DAS BAUERGEBNIS
87H
48A
86B
87A
Schritt-für-Schritt-Bauanleitung
1 1 1 1 0
59A
87A
11
87H

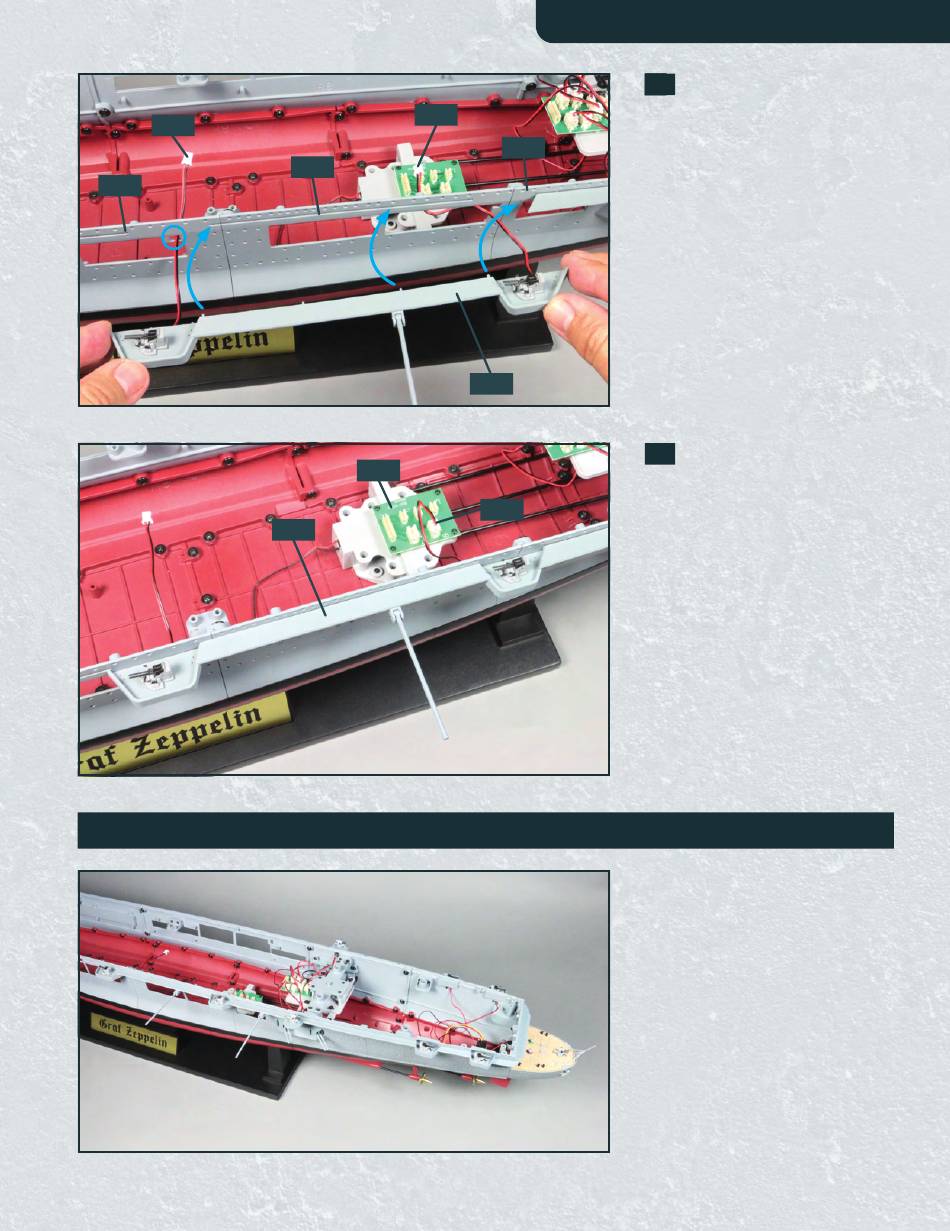

Auf der linken Rumpfseite ist ein
weiterer Laufgang befestigt. Das Kabel
der hinteren Geschütz-LED ist mit einer
Platine verbunden.
7
Stellen Sie Ihr Modell so auf Ihre
Arbeitsplatte, dass Sie Zugriff auf
dessen linke Seite haben. Führen Sie
die Zapfen des Laufgangs 87A zu
den kleinen Bohrungen der Rumpf-
abschnitte 33A, 48A und 59A, wie es
die Pfeile andeuten. Beachten Sie,
dass das Kabel des vorderen
Geschützes 87I dabei durch die
kleine rechteckige (eingekreiste)
Öffnung im Rumpfabschnitt 33A
geführt werden muss. Das Kabel des
hinteren Geschützes 87H gehört in
die hintere große Öffnung des
Abschnitts 48A.
Der linke Laufgang 87A ist an der
Rumpfstruktur befestigt. Verbinden
Sie den mit „Q5" versehenen Stecker
des hinteren Geschützes 87H mit
dem gleichnamigen Port der Platine
86B, wie abgebildet.
Hinweis: Das andere Kabel wird noch
nicht angeschlossen.
