HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's, Laptops, Notebooks etc. gibt, können wir Ihnen nur eine generelle Anleitung zum An-
schluss des EX-1135 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1.
Verbinden Sie das an der EX-1135 montierte USB 3.2 Gen 1 Kabel mit einer USB A-
Buchse an Ihrem PC, Laptop oder Notebook.
2.
Nun können Sie die verschiedenen Endgeräte an den EX-1135 anschließen.
3.
Schließen Sie nun das optionale Netzteil EX-6993 an die 5V DC-Buche des EX-1135 an.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardware Installation erkannt das Betriebssystem den EX-1135 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der EX-1135 richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
Deutschland:
Schweiz:
Italien:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Industriestrasse 8
Dübendorfstrasse 17
Via Belvedere, 45/B
61449 Steinbach
8602 Wangen
I-22100 Como
www.exsys.de
www.exsys.ch
www.exsys.it
3
Manual
Vers. 1.0, 09.07.25

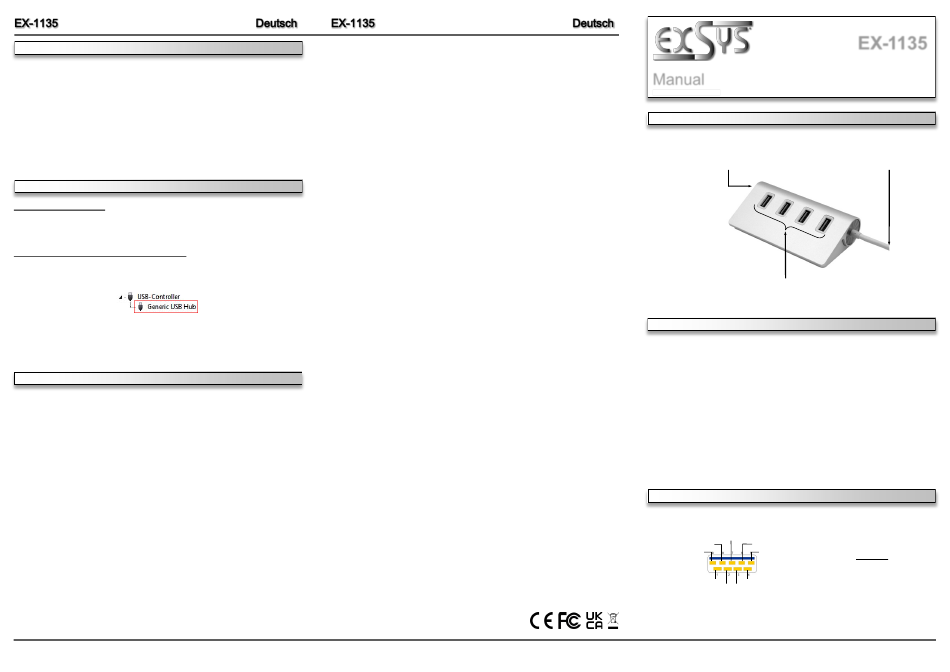

LAYOUT
5V DC-Jack for
optional Power Supply
4x USB 3.2 Gen 1 A-Port for Devices
DESCRIPTION & TECHNICAL INFORMATION
With the EX-1135 you expand one USB 3.2 Gen 1 A-Output of notebook or desktop computer
to four additional USB 3.2 Gen 1 ports. It is then possible to connect up to four external USB 2.0
or 3.2 Gen 1 peripherals to one USB 2.0 or 3.2 Gen 1 port of notebooks or desktop computers.
It is very compact and elegant and all four USB ports are always accessible. The USB 3.2 Gen
1 cable is 30cm long. The EX-1135 does not support larger external peripherals such as an
external hard drive without the power supply. The power supply (EX-6993) is optionally availab-
le.
Compatibility:
USB 2.0 & 3.2
Operating Systems:
Windows 98 / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux /
Mac OS
Connectors:
1x USB 3.2 Gen 1 A-Plug (Upstream), 4x USB 3.2 Gen 1 A-Port
(Downstream)
Extent of delivery:
EX-1135, Manual
CONNECTORS
USB 3.2 Gen 1 A-Plug/Port:
GND_DR
StdB_SSTX+
StdB_SSTX +
StdB_SSTX -
StdB_SSTX -
VCC
GND
D-
D+
4
EX-1135
USB 3.2 Gen 1 A-Plug
for connection to the PC
Attention!
Never plug in with force or
in wrong direction.
