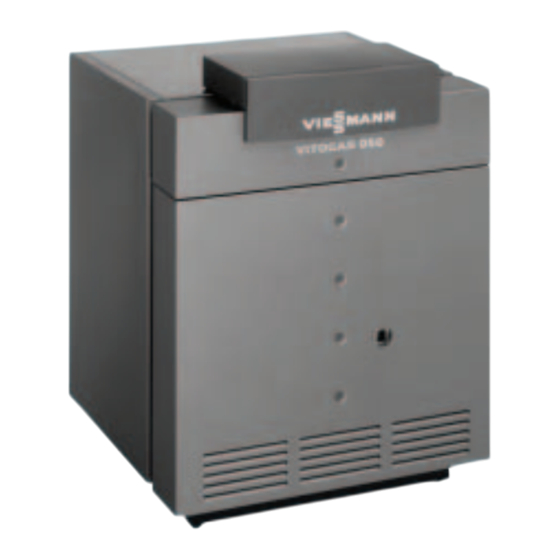

- Seite 1 Montageanleitung für die Fachkraft Vitogas 050 Typ GS0 Nenn−Wärmeleistung 35 bis 60 kW Gas Heizkessel Erdgas− und Flüssiggas−Ausführung VITOGAS 050 5851 452 5/2004...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und ¨ Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften Gefahr Beachten Sie bei Arbeiten ¨ Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ....................... Produktinformation . -
Seite 4: Produktinformation
Produktinformation Vitogas 050 Typ GS0 Nenn−Wärmeleistung 35 bis 60 kW Vorgerichtet für den Betrieb mit Erdgas E. Mit einem Umstellsatz auf Flüssiggas umstellbar. Vor der Aufstellung Bevor der Heizkessel am endgültigen Bei Aufstellung auf einem Vitocell Standort aufgestellt wird, müssen müssen die beiliegenden Stopfen am... -
Seite 5: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Montageanleitung 3. Bei Holz und Kunststoffböden die Systemverbindung entsprechenden Bauvorschriften beachten. 1. Heizkessel in Nähe des Schornstei nes aufstellen und mit den Stell 4. Um Zugluft im Bereich des Bren schrauben ausrichten. ners zu vermeiden, sollte die Mün Besonderes Fundament nicht dung der Zuluftöffnung nicht erforderlich. -
Seite 6: Regelungsunterteil Anbauen
Regelungsunterteil anbauen 3,9 x 4,5 3,9 x 4,5 1. Oberblech abschrauben und gewährleistet. abnehmen. Kapillaren nicht knicken. 2. Vorderblech entriegeln und Hinweis Kesseltemperatursensor § liegt abnehmen. in der Verpackung der Regelung. 3. Fühler und Kesseltemperatursen Überlänge der Kapillare und Sen sor §... -
Seite 7: Elektrisch Anschließen
Elektrisch anschließen 3,9 x 4,5 3,9 x 4,5 Anschlüsse an das 1. Alle Leitungen durch die Leitungs Regelungsunterteil siehe einführung zur Regelung führen. Montageanleitung Kessel kreisregelung 2. 230−V−Leitungen und Kleinspan nungsleitungen getrennt bündeln Hinweis und Überlängen mit Leitungsbin Die Netzleitung liegt in der Verpa dern am Seitenblech befestigen. -
Seite 8: Abgasseitig Anschließen
Abgasseitig anschließen Hinweis Der Querschnitt der Abgasrohre muss dem des Stutzens der Strömungssiche rung entsprechen. A Messöffnung ∅ 10 mm 1. Abgasstutzen auf kürzestem Weg 2. Messöffnung im Abgasrohr erstel mit dem Schornstein durch Abgas len. rohre verbinden. Scharfe Knicke vermeiden. 3. -
Seite 9: Gasseitig Anschließen
Gasseitig anschließen 1. Gasanschluss nach TRGI ’86/96 bzw. TRF 1996 erstellen. Gasanschlussdruck H Erdgas 20/25 mbar ......H Flüssiggas 37 mbar . -
Seite 10: Heizwasserseitig Anschließen
Heizwasserseitig anschließen 1. Heizungsanlagen gründlich spülen (besonders bei Anschluss des Heizkessels an eine vorhandene Heizungsanlage). 2. Heizkreise anschließen. Hinweis Der Heizkessel ist nur für Pumpen warmwasser Heizungen geeignet. Wir empfehlen bei Heizkreisen ohne Mischer den Einbau einer SR/E Rückschlagklappe als Schwerkraft bremse in den Heizungsvorlauf. -
Seite 11: Sicherheitsanschlüsse Erstellen Und Dichtheit Prüfen
Sicherheitsanschlüsse erstellen und Dichtheit prüfen Sicherheitsleitungen installieren. Wassermangelsicherung Durch Prüfungen ist nachgewiesen, Mindestquerschnitte: dass auf die nach DIN 4751 2 gefor H Eintrittsanschluss Sicherheitsventil derte Wassermangelsicherung ver 35 bis 48 kW DN 15 (R ½) zichtet werden kann....60 kW DN 20 (R ¾) . - Seite 12 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
