Forberedelse av kontroll av kalibreringen
Du kan kontrollere kalibreringen av laseren. Still instrumentet opp i
midten mellom to vegger som står minst 5 m fra hverandre. Slå på
apparatet. Det er best å bruke et stativ for å oppnå en optimal kontroll.
VIKTIG: Sensorautomatikken må være aktiv (auto/slope-LED er slått av).

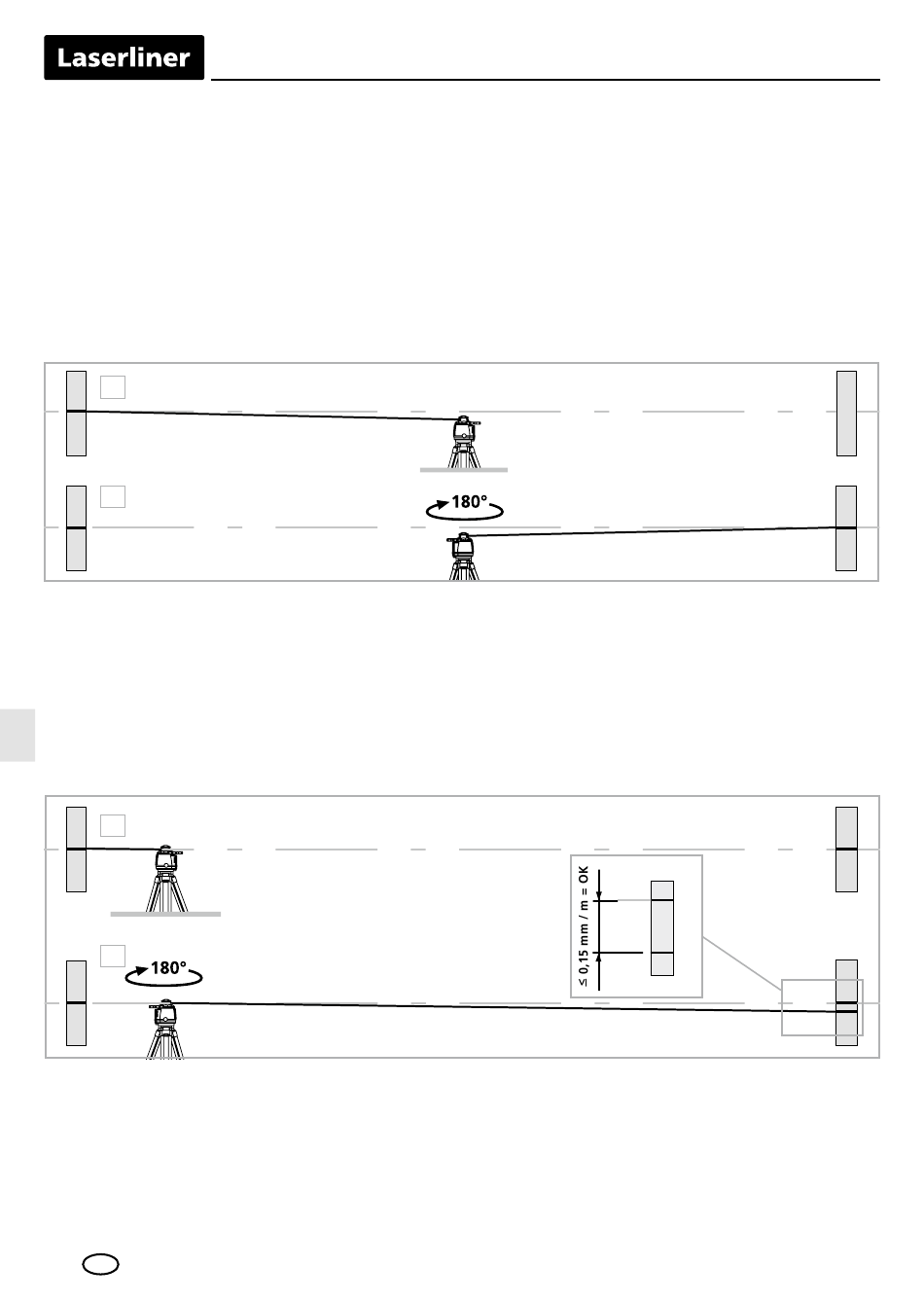

1. Marker punkt A1 på veggen.
2. Drei instrumentet 180° og marker punkt A2. Du har nå en horisontal
differanse mellom A1 og A2.
1.
A1
2.
A1
Kontroll av kalibreringen
3. Still instrumentet så nær veggen som mulig og i samme høyde som
det markerte punktet A1.
4. Drei instrumentet 180° og marker punkt A3. Differansen mellom A2
og A3 utgjør toleransen.
5. Gjenta 3. og 4. for å kontrollere Y- og Z- aksen.
3.
A1
4.
190
NO
A2
A2
A2
A3
A2
A3
