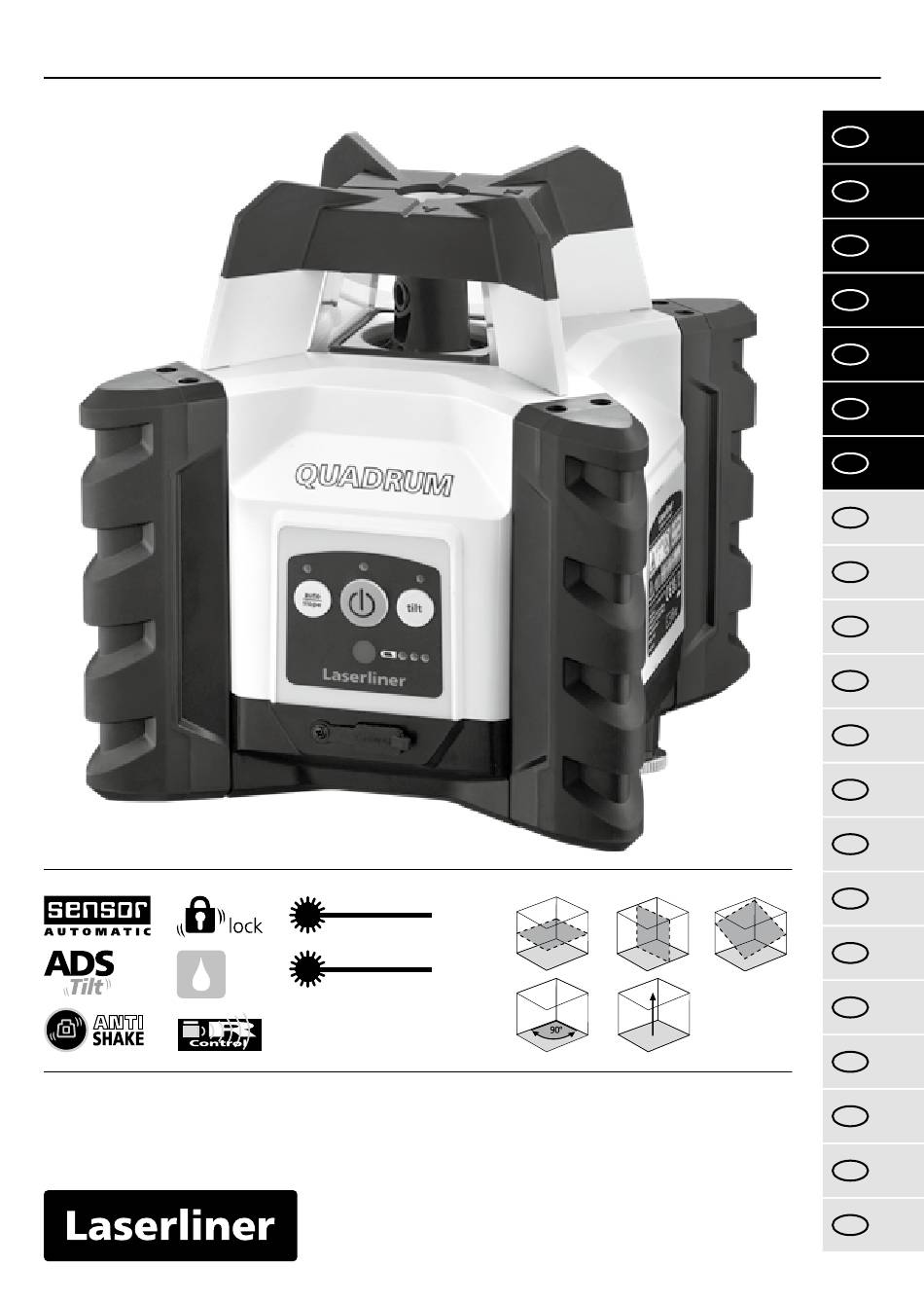

- Seite 1 Quadrum Compact / Compact Green auto auto Laser 635/650 nm Laser IP 66 515/650 nm...
- Seite 2 Stativen, ist er auch zum vertikalen Ausrichten geeignet. Dabei kann der Laser zur Festlegung von Gefällen per digitaler Neigungseinstellung in Richtung der X- und Y-Achse gesenkt werden. Der Quadrum Compact kann mit den Empfängern SensoLite 110, 210, 310 und 410 sowie SensoMaster M350 verwendet werden.
- Seite 3 Quadrum Compact / Compact Green Sicherheitshinweise Umgang mit Lasern der Klasse 2 Laserstrahlung! Nicht in den Strahl blicken! Laserklasse 2 | < 1 mW 515/635/650 nm EN 60825-1:2014/A11:2021 / EN 50689:2021 – Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
- Seite 4 Besondere Produkteigenschaften und Funktionen Der Rotationslaser richtet sich selbständig aus. Er wird in die benö- tigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von ± 4°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektro- nische Messsensoren erfassen dabei die X-, Y- und Z-Achse. Das Anti-Drift-System (ADS) verhindert Fehlmessungen.
- Seite 5 Quadrum Compact / Compact Green Transport LOCK: Das Gerät wird mit einer speziellen Motorbremse beim Transport geschützt. IP 66 Schutz vor Staub und Wasser – Das Gerät zeichnet sich durch besonderen Schutz vor Staub und Regen aus. AntiShake-Funktion: Die Elektronik nivelliert die Geräte permanent aus, auch wenn diese in Bewegung sind.
- Seite 6 Austritt Referenzlaser Prismenkopf / Austritt Laserstrahl Bedienfeld Empfangsfeld Infrarot-Signal Anschlussbuchse für Netz-/Ladegerät 5/8" Gewinde Akkufach auto/man-Funktion LED auto/man-Funktion: LED aus: Automatische Ausrichtung LED an: Manuelle Ausrichtung AN-/AUS-Taste Betriebsanzeige LED Tilt-Funktion Tilt-Funktion Empfangsfeld Infrarot-Signal Ladestandsanzeige...
- Seite 7 Quadrum Compact / Compact Green Ausgang Infrarot-Signal Betriebsanzeige Scan-Modus Positionierungs-Taste (rechts drehen) auto/man-Funktion: X/Y-Achsen nach oben verfahren Rotationsgeschwindigkeit wählen 0, 300, 600 U/min Positionierungs-Taste (links drehen) auto/man-Funktion: X/Y-Achsen nach unten verfahren Umstellung X/Y-Achse Raumgitter: Diese zeigen die Laserebenen und Funktionen an.
- Seite 8 LED auto/man-Funktion aus: Automatische Ausrichtung Das Gerät nivelliert sich in einem Bereich von ± 4° automatisch aus. In der Einrichtphase dreht sich der Laser und die Tilt-LED blinkt. Wenn die Nivellierung erfolgt ist, blinkt die Tilt-LED schnell. Der Laser dreht mit max. Drehzahl.
- Seite 9 Quadrum Compact / Compact Green Neigungsfunktion bis 4° – horizontal Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic aus- geschaltet. Dazu die auto/man-Taste drücken. Die Plus/Minus-Tasten ermög- lichen die motorische Verstellung der Neigung. Dabei lassen sich X- und Y-Achse getrennt voneinander verstellen. Siehe nachfolgende Abbildungen.
- Seite 10 Neigungsfunktion > 4° Größere Neigungen können mit der optionalen Winkelplatte (Art-Nr. 080.75) angelegt werden. TIPP: Zuerst das Gerät selbständig ausrichten lassen und die Winkelplatte auf Null stellen. Dann die Sensor-Automatic mit der auto/man-Taste ausschal- ten. Anschließend das Gerät in den gewünschten Winkel neigen.
- Seite 11 Quadrum Compact / Compact Green Handempfänger-Modus Arbeiten mit dem optionalen Laserempfänger: Den Rotationslaser auf die maximale Drehzahl einstellen und den Laserempfänger einschalten. Siehe hierzu die Bedienungsanleitung eines entsprechenden Laserempfängers. Arbeiten mit dem Referenzlaser Das Gerät verfügt über einen Referenzlaser. Im Vertikalbetrieb dient der Referenzlaser zum Ausrichten des Gerätes.
- Seite 12 Technische Daten (technische Änderungen vorbehalten. 24W25) Selbstnivellierbereich ± 4° Genauigkeit ± 0,15 mm / m Nivellierung horizontal / vertikal automatisch Einstellgeschwindigkeit ca. 30 Sek. über gesamten Arbeitswinkel Rotationsdrehzahl 0, 300, 600 U/min Laserwellenlänge rot / grün 635 nm / 515 nm Laserwellenlänge 650 nm / 515 nm Referenzstrahl rot / grün...
- Seite 13 Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.
- Seite 14 Kalibrierungsüberprüfung vorbereiten Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mindestens 5 m voneinander entfernt sind. Schalten Sie das Gerät ein. Zur optimalen Überprüfung bitte ein Stativ verwenden. WICHTIG: Die Sensor Automatik muss aktiv sein (auto/man-LED ist aus).
- Seite 15 Quadrum Compact / Compact Green Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 0,15 mm / m auseinander liegen, ist eine neue Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
