SC-F2000 Series Benutzerhandbuch

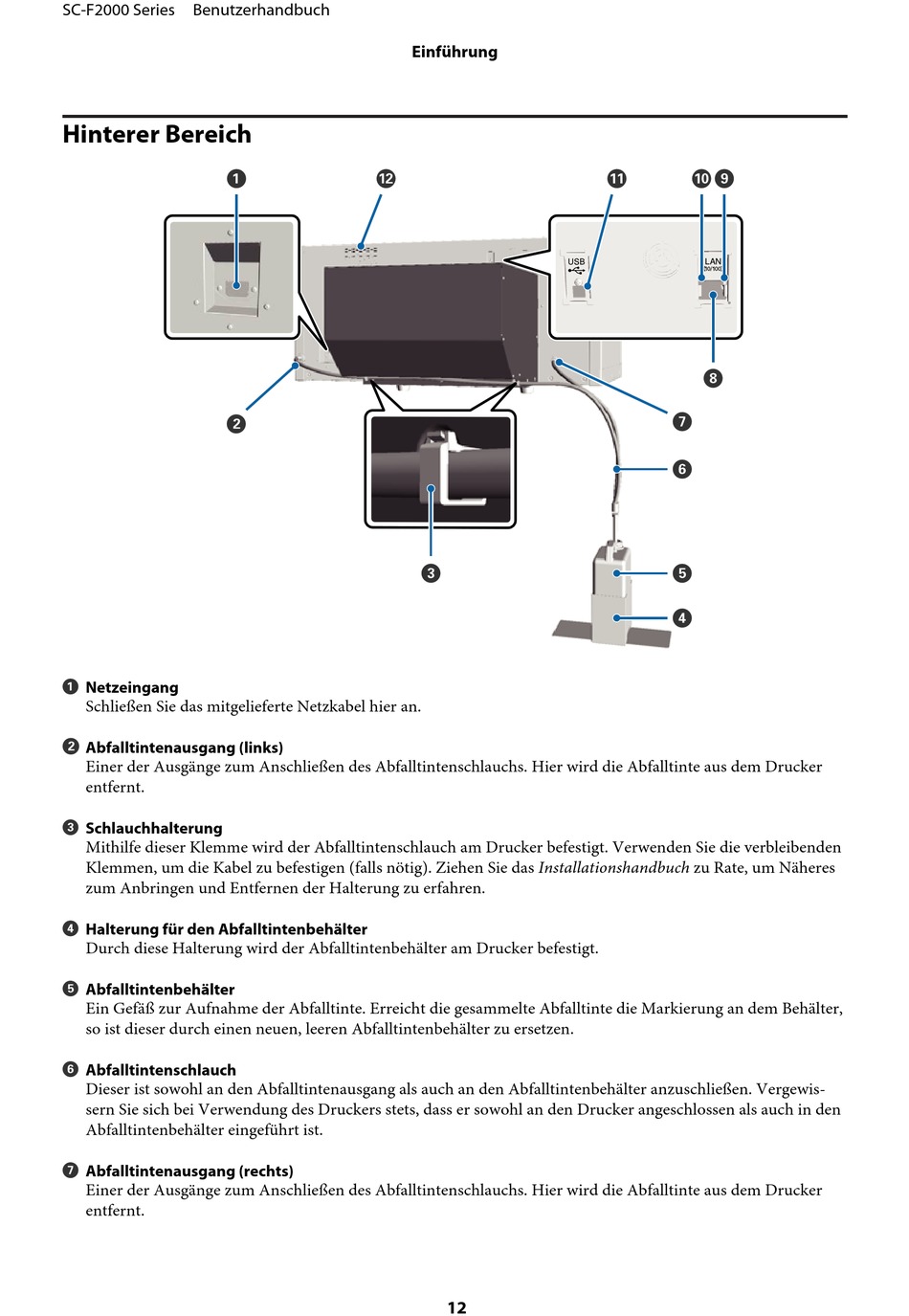

Hinterer Bereich

A
Netzeingang
Schließen Sie das mitgelieferte Netzkabel hier an.
B
Abfalltintenausgang (links)
Einer der Ausgänge zum Anschließen des Abfalltintenschlauchs. Hier wird die Abfalltinte aus dem Drucker
entfernt.
C
Schlauchhalterung
Mithilfe dieser Klemme wird der Abfalltintenschlauch am Drucker befestigt. Verwenden Sie die verbleibenden
Klemmen, um die Kabel zu befestigen (falls nötig). Ziehen Sie das Installationshandbuch zu Rate, um Näheres
zum Anbringen und Entfernen der Halterung zu erfahren.
D
Halterung für den Abfalltintenbehälter
Durch diese Halterung wird der Abfalltintenbehälter am Drucker befestigt.
E
Abfalltintenbehälter
Ein Gefäß zur Aufnahme der Abfalltinte. Erreicht die gesammelte Abfalltinte die Markierung an dem Behälter,
so ist dieser durch einen neuen, leeren Abfalltintenbehälter zu ersetzen.
F
Abfalltintenschlauch
Dieser ist sowohl an den Abfalltintenausgang als auch an den Abfalltintenbehälter anzuschließen. Vergewis-
sern Sie sich bei Verwendung des Druckers stets, dass er sowohl an den Drucker angeschlossen als auch in den
Abfalltintenbehälter eingeführt ist.
G
Abfalltintenausgang (rechts)
Einer der Ausgänge zum Anschließen des Abfalltintenschlauchs. Hier wird die Abfalltinte aus dem Drucker
entfernt.
Einführung
12
