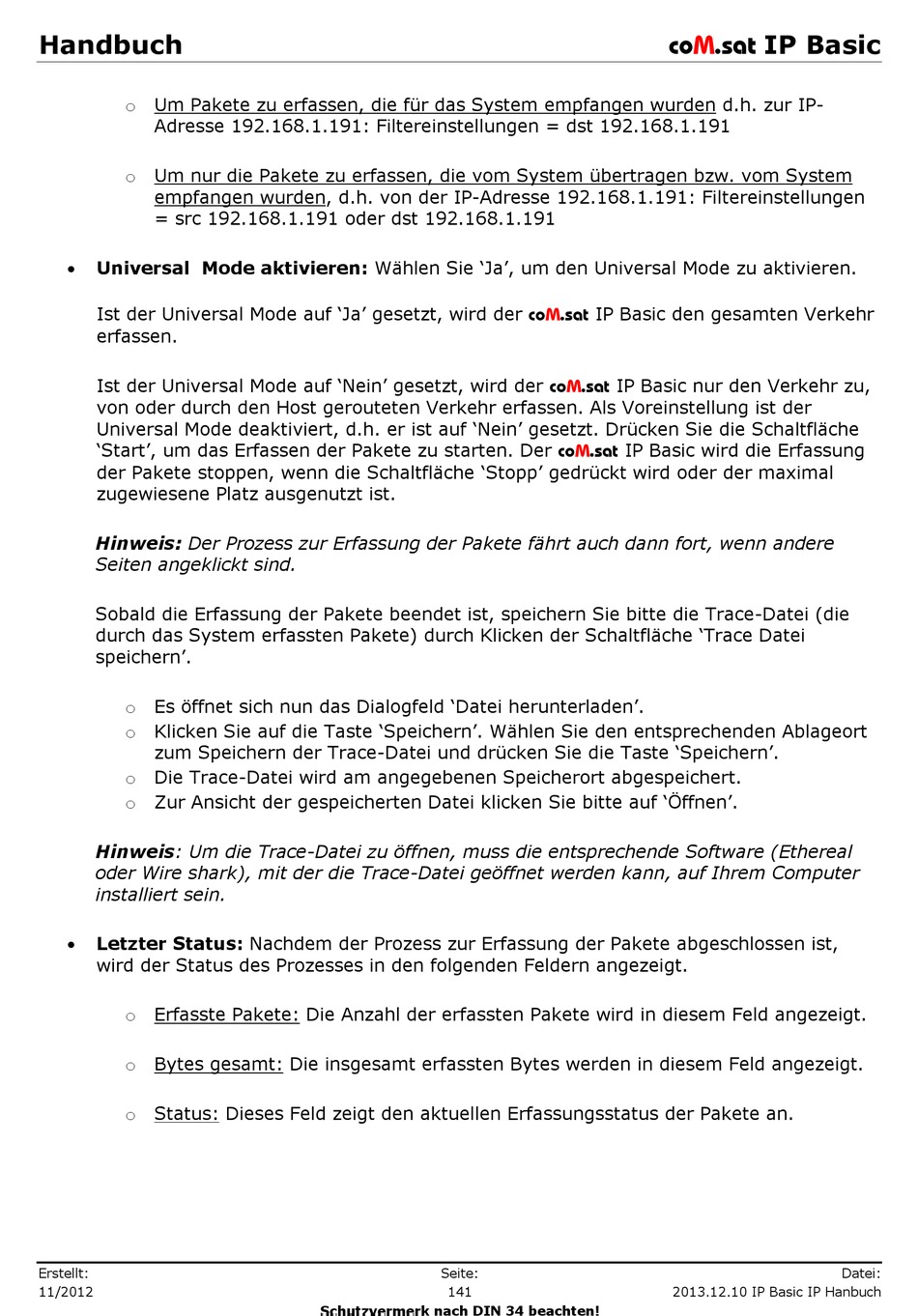

o Um Pakete zu erfassen, die für das System empfangen wurden d.h. zur IP-
Adresse 192.168.1.191: Filtereinstellungen = dst 192.168.1.191
o Um nur die Pakete zu erfassen, die vom System übertragen bzw. vom System
empfangen wurden, d.h. von der IP-Adresse 192.168.1.191: Filtereinstellungen
= src 192.168.1.191 oder dst 192.168.1.191
Universal Mode aktivieren: Wählen Sie 'Ja', um den Universal Mode zu aktivieren.
Ist der Universal Mode auf 'Ja' gesetzt, wird der coM.sat IP Basic den gesamten Verkehr
erfassen.
Ist der Universal Mode auf 'Nein' gesetzt, wird der coM.sat IP Basic nur den Verkehr zu,
von oder durch den Host gerouteten Verkehr erfassen. Als Voreinstellung ist der
Universal Mode deaktiviert, d.h. er ist auf 'Nein' gesetzt. Drücken Sie die Schaltfläche
'Start', um das Erfassen der Pakete zu starten. Der coM.sat IP Basic wird die Erfassung
der Pakete stoppen, wenn die Schaltfläche 'Stopp' gedrückt wird oder der maximal
zugewiesene Platz ausgenutzt ist.
Hinweis: Der Prozess zur Erfassung der Pakete fährt auch dann fort, wenn andere
Seiten angeklickt sind.
Sobald die Erfassung der Pakete beendet ist, speichern Sie bitte die Trace-Datei (die
durch das System erfassten Pakete) durch Klicken der Schaltfläche 'Trace Datei
speichern'.
o Es öffnet sich nun das Dialogfeld 'Datei herunterladen'.
o Klicken Sie auf die Taste 'Speichern'. Wählen Sie den entsprechenden Ablageort
zum Speichern der Trace-Datei und drücken Sie die Taste 'Speichern'.
o Die Trace-Datei wird am angegebenen Speicherort abgespeichert.
o Zur Ansicht der gespeicherten Datei klicken Sie bitte auf 'Öffnen'.
Hinweis: Um die Trace-Datei zu öffnen, muss die entsprechende Software (Ethereal
oder Wire shark), mit der die Trace-Datei geöffnet werden kann, auf Ihrem Computer
installiert sein.
Letzter Status: Nachdem der Prozess zur Erfassung der Pakete abgeschlossen ist,
wird der Status des Prozesses in den folgenden Feldern angezeigt.
o Erfasste Pakete: Die Anzahl der erfassten Pakete wird in diesem Feld angezeigt.
o Bytes gesamt: Die insgesamt erfassten Bytes werden in diesem Feld angezeigt.
o Status: Dieses Feld zeigt den aktuellen Erfassungsstatus der Pakete an.
Erstellt:
11/2012
Seite:
141
