Zur Realisierung der oben aufgeführten Merkmale wurde eine Mikroprozessorschaltung
entwickelt, die das Zusammenspiel der verschiedenen Funktionsgruppen des coM.sat IP Basic
Gerätes steuert.

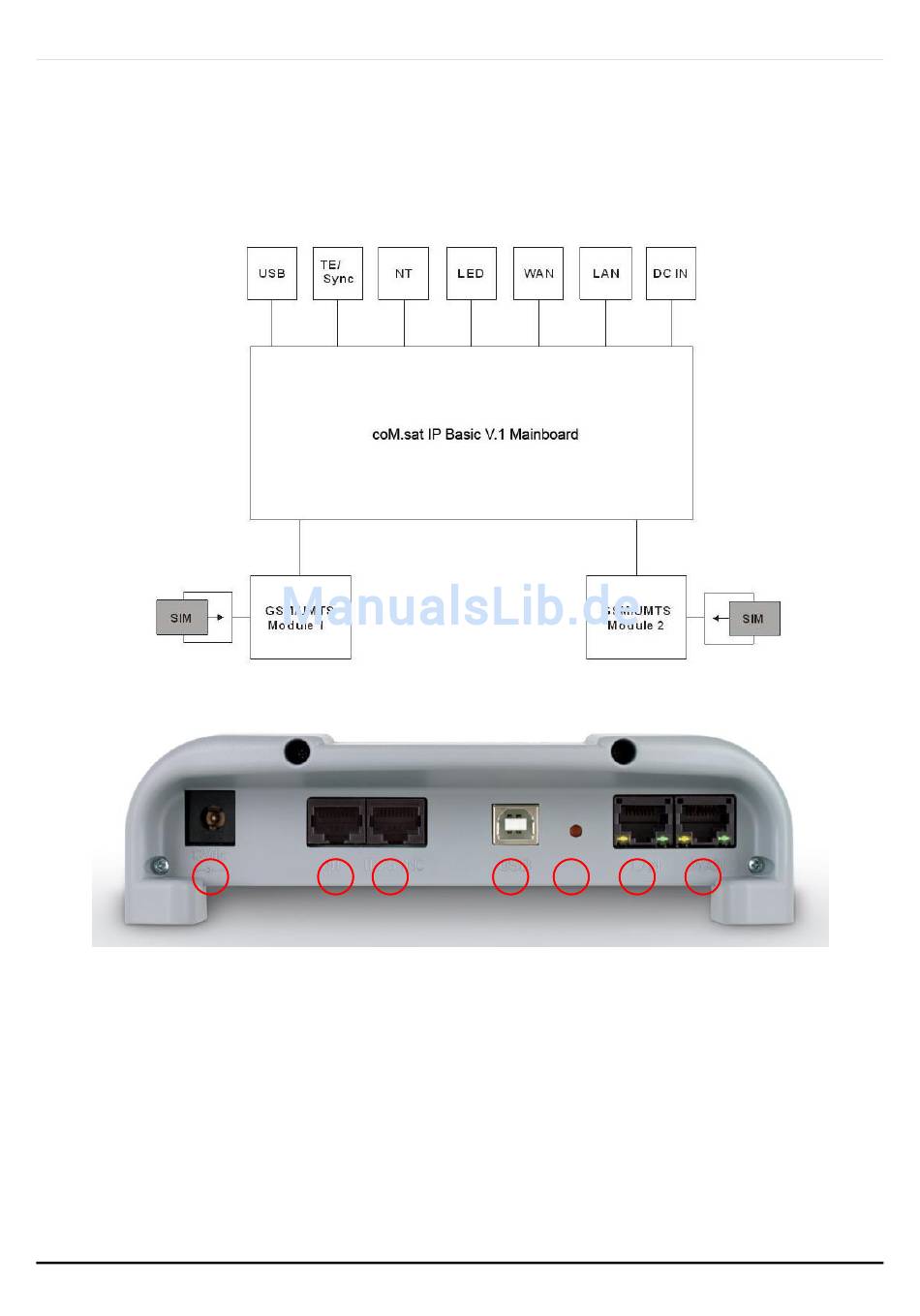

Diese sind in der folgenden Skizze dargestellt.
Abbildung 2: Funktionsgruppen
1
1
Abbildung 3: Vorderseite des coM.sat IP Basic
Auf der Vorderseite sind angeordnet:
1
Buchse für die Stromversorgung
2
Buchse für den NT Anschluss (RJ-45)
3
Buchse für den TE Anschluss oder die Synchronisation (RJ-45)
4
Buchse für die USB-Schnittstelle (USB-B)
5
Der RESET-Taster um den IP Basic zurückzusetzen
6
Buchse für die LAN Verbindung (RJ45)
7
Buchse für die WAN Verbindung (RJ45)
Erstellt:
11/2012
2
2
3
3
Seite:
13
Schutzvermerk nach DIN 34 beachten!
coM.sat IP Basic
4
4
5
5
6
6
2013.12.10 IP Basic IP Hanbuch
7
7
