- Seite 1 IP Basic Kurzanleitung www.comsat.de E-Mail: support@comsat.de Support-Hotline: 0180 5 633343...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung coM.sat IP Basic Inhaltsverzeichnis INHALTSVERZEICHNIS .................. 2 ABBILDUNGSVERZEICHNIS ................2 GERÄTEBESCHREIBUNG ................. 3 INBETRIEBNAHME .................. 3 KONFIGURATION ................... 5 ................5 UGANG ZUR BERFLÄCHE IP-A ..................5 DRESSE ÄNDERN 3.2.1 LAN-Port ....................5 3.2.2 WAN-Port ....................5 PIN-E ....................6 INGABE .................... -

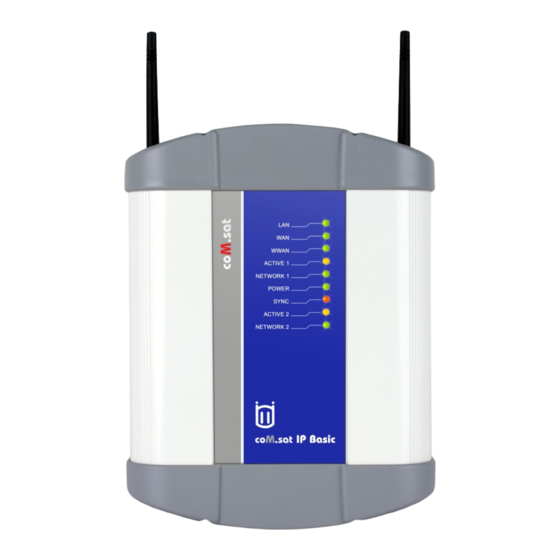

Seite 3: Gerätebeschreibung
Abb. 3: Anschluss des coM.sat IP Basic Sie bitte das Kapitel 3.3 über den Umgang mit der SIM-Karte und der PIN. • Verbinden Sie das 12V-Steckernetzteil mit dem coM.sat IP Basic. • Nach erfolgreicher Konfiguration ist der coM.sat IP Basic betriebsbereit. Erstellt:... - Seite 4 Kurzanleitung coM.sat IP Basic Tabelle 1: LED-Signalisierung Status Bedeutung Port ist nicht angeschlossen Grün - leuchtet Port ist angeschlossen und Gerät erkannt Grün - blinkt Daten werden übertragen Port ist nicht angeschlossen Grün - leuchtet Port ist angeschlossen und Router erkannt Grün - blinkt...
-
Seite 5: Konfiguration
3. Konfiguration Zugang zur Web-Oberfläche Der Benutzer kann alle Parameter des coM.sat IP Basic mit Hilfe der Web- Oberfläche konfigurieren. Es kann notwendig sein, dass der Benutzer die Port- Parameter des Netzwerkes ändern muss. Das ist dann erforderlich, wenn der coM.sat IP Basic als Teil eines Netzwerkes eingerichtet wird und nachfolgend auf... -
Seite 6: Pin-Eingabe
Kurzanleitung coM.sat IP Basic PIN-Eingabe Abb. 4: PIN-Eingabe Die PIN ist eine Sicherheitsfunktion auf der SIM-Karte, die im Gerät genutzt wird, um die auf der SIM-Karte gespeicherten Daten vor Missbrauch zu schützen. Die PIN muss mindestens aus 4 Ziffern und höchstens aus 8 Ziffern bestehen. Ist der PIN der SIM-Karte deaktiviert, dann bleibt das Eingabefeld leer. -
Seite 7: Routingtabelle
Kurzanleitung coM.sat IP Basic 3.4 Routingtabelle In der Routing-Tabelle kann der Benutzer das Routen für verschiedene Zielrufnummern eintragen. Abb. 5: Routing-Tabelle Zielrufnummer: In diesem Eingabefeld wird die Zielrufnummer eingetragen. Die Länge der Zielrufnummer kann zwischen 1 und maximal 24 Zeichen variieren. -
Seite 8: Anschluss Von Ip-Telefonen
Name: Geben Sie den Namen für die SIP-Nebenstelle ein. Dies ist optional. SIP ID: Die SIP ID ist zur Registrierung der SIP-Nebenstelle bei der Registratur des coM.sat IP Basic notwendig. Es ist die Rufnummer, mit der die SIP- Nebenstelle angerufen werden kann. -
Seite 9: Abbildung 7: Konfiguration Sip-Nebenstelle
Verbindung zu einem Mobiltelefon von einem IP-Telefon aus hergestellt wird: Konfiguration der SIP-Nebestelle: Zum Telefonieren aus dem coM.sat IP Basic wird ein IP-Telefon an die LAN- Buchse angeschlossen. Wählen Sie in der linken Menüauswahl das Hauptmenü SIP-Proxy aus. Im Untermenü Settings werden die Einstellungen für die SIP- Telefone vorgenommen. -
Seite 10: Abbildung 8: Gsm-Konfiguration
Kurzanleitung coM.sat IP Basic GSM-Konfiguration: Als Beispiel wird hier der Kanal 1 des coM.sat IP Basic verwendet. In der folgenden Weboberfläche werden die relevanten Parameter angezeigt: Abbildung 8: GSM-Konfiguration Wählen Sie in der linken Menüauswahl das Hauptmenü GSM/UMTS Channel 1 aus. -
Seite 11: Sip-Trunk
Kurzanleitung coM.sat IP Basic 4.2 SIP-Trunk Der coM.sat IP Basic unterstützt 4 SIP-Trunks. In jeden SIP-Trunk kann ein Internet Service-Provider (ISP) eingetragen werden. Diese können unterschiedlich sein. Die folgenden Parameter können eingestellt werden: Abbildung 9: SIP-Trunk • SIP-Trunk aktivieren: Um abgehende und ankommende Anrufe zu tätigen, muss der SIP-Trunk aktiviert werden. - Seite 12 Kurzanleitung coM.sat IP Basic • Gateway Modus: Der coM.sat IP Basic wird alle für SIP-ID und Registratur / Outbound Proxy Server ankommenden Anrufe akzeptieren. Wenn Sie möchten, dass das Gateway den ankommenden Anruf für eine SIP-ID akzeptiert, allerdings nur für die vom Registratur / Outbound Proxy Server programmierten Versionen, sollte dieses Feld aktiviert werden.
-
Seite 13: Funktionsbeschreibung
Kurzanleitung coM.sat IP Basic 5. Funktionsbeschreibung Der coM.sat IP Basic verbindet die Festnetztechnologien ISDN und IP (Netze und Endgeräte) untereinander und mit dem GSM/UMTS-Netz. Der coM.sat IP Basic ist als Version mit zwei UMTS Kanälen verfügbar. Die Verwendung der Sierra Wireless Cellular Engines (MC8792V) ermöglicht nicht nur die Sprachkommunikation sondern auch die Datenübertragung und SMS über einen PC. - Seite 14 Kurzanleitung coM.sat IP Basic Hardware Schnittstellen: • DC-Buchse Anschluss Stromversorgung • Direktzugang, Transparent Mode und SMS-Server • RJ45 WAN für VoIP-Dienste und Programmierung • RJ45 LAN für VoIP-Dienste und Programmierung • RJ45 NT-Port für Anschluss an die ISDN Anlage nach ISO 8877 •...
