6.16 Brustpelotte (Optional)

Für mehr Halt beim Stehtraining ist optional eine Brustpelotte mit
größerer Auflagefläche erhältlich.
Um die Brustpelotte am Stehgerät einfacher zu montieren, kann
die Tischplatte nach vorne gekippt werden.
Sind Seitenführungspelotten an der Brustpelotte befestigt,
müssen diese vor Verstellung der Brustpelotte abmontiert und
anschließend wieder montiert werden (siehe Kapitel „6.12 Sei-
tenführungspelotten (Montage an der Brustpelotte, optional)").
WARNUNG Quetschgefahr! Die Armauflagen dürfen die
Funktion der Not-Halt-Mechanik nicht durch Kollision mit der
Brustpelotte / Seitenführungspelotten einschränken!
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!

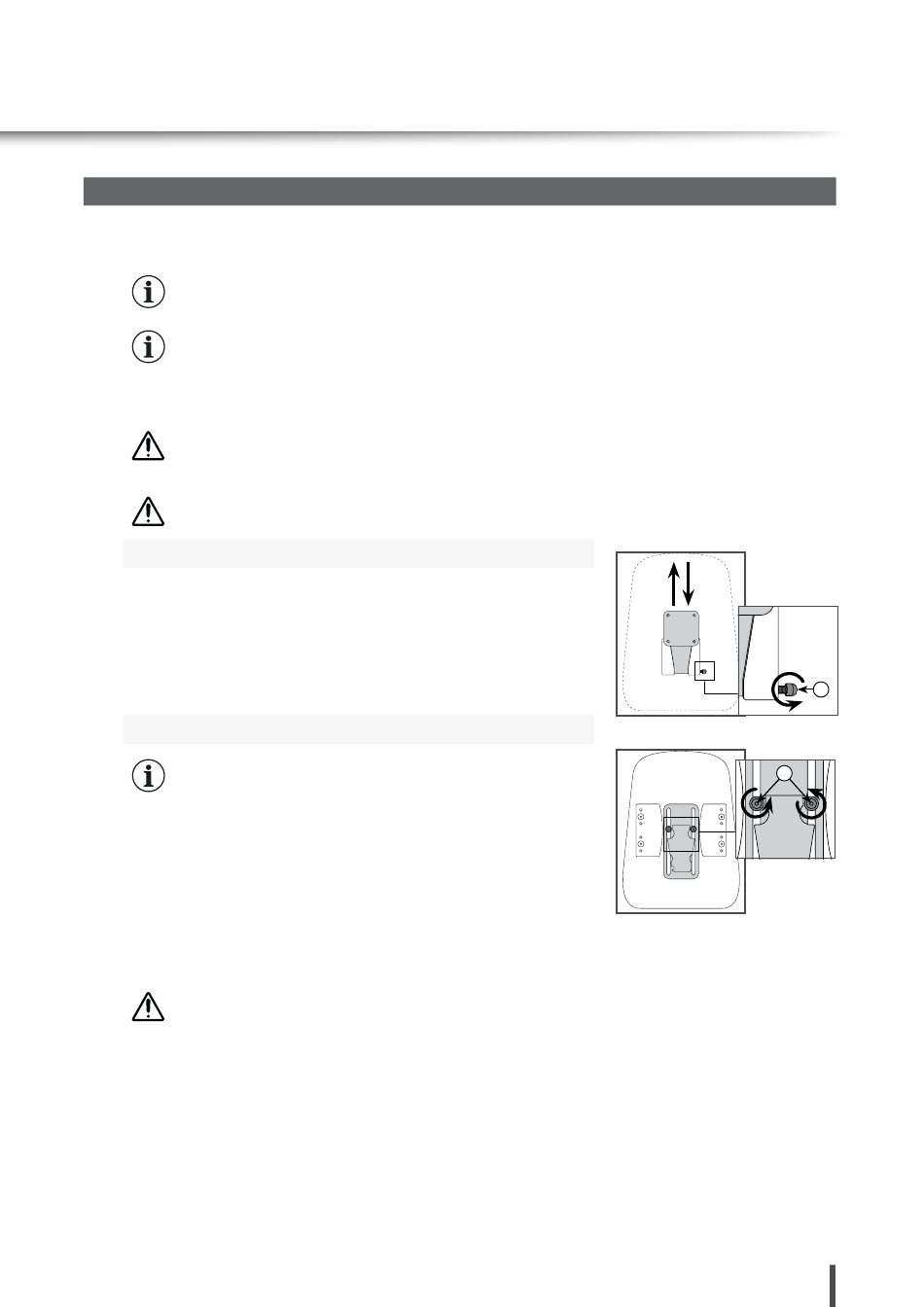

Montage / Austausch
Zur Montage der Brustpelotte ist wie folgt vorzugehen:
[1]
• Schraube gegen den Uhrzeigersinn lösen.
• Brustpelotte aus der Halterung nach oben herausziehen.
• (Neue) Brustpelotte in die Halterung hineinstecken.
[1]
• Schraube im Uhrzeigersinn wieder festdrehen.
Höhenverstellung
Zwecks Verstellung in der Höhe muss die Brustpelotte zuvor vom
Stehgerät abmontiert werden (siehe oben „Montage / Aus-
tausch").
Zum Verstellen der Brustpelotte in der Höhe ist wie folgt vorzugehen:
• Die zwei Schrauben
lösen.
• Brustpelottenhalter in der Höhe verschieben.
[2]
• Schrauben im Uhrzeigersinn wieder festdrehen.
• Brustpelotte am Stehgerät wieder fest anbringen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
1023934_4.0 Technische Änderungen und Druckfehler vorbehalten.
[2]
an der Brustpelotte gegen den Uhrzeigersinn
1
2
