Fußschalen, Steckbar / Verschraubbar - Rehatec Impuls Gebrauchsanweisung

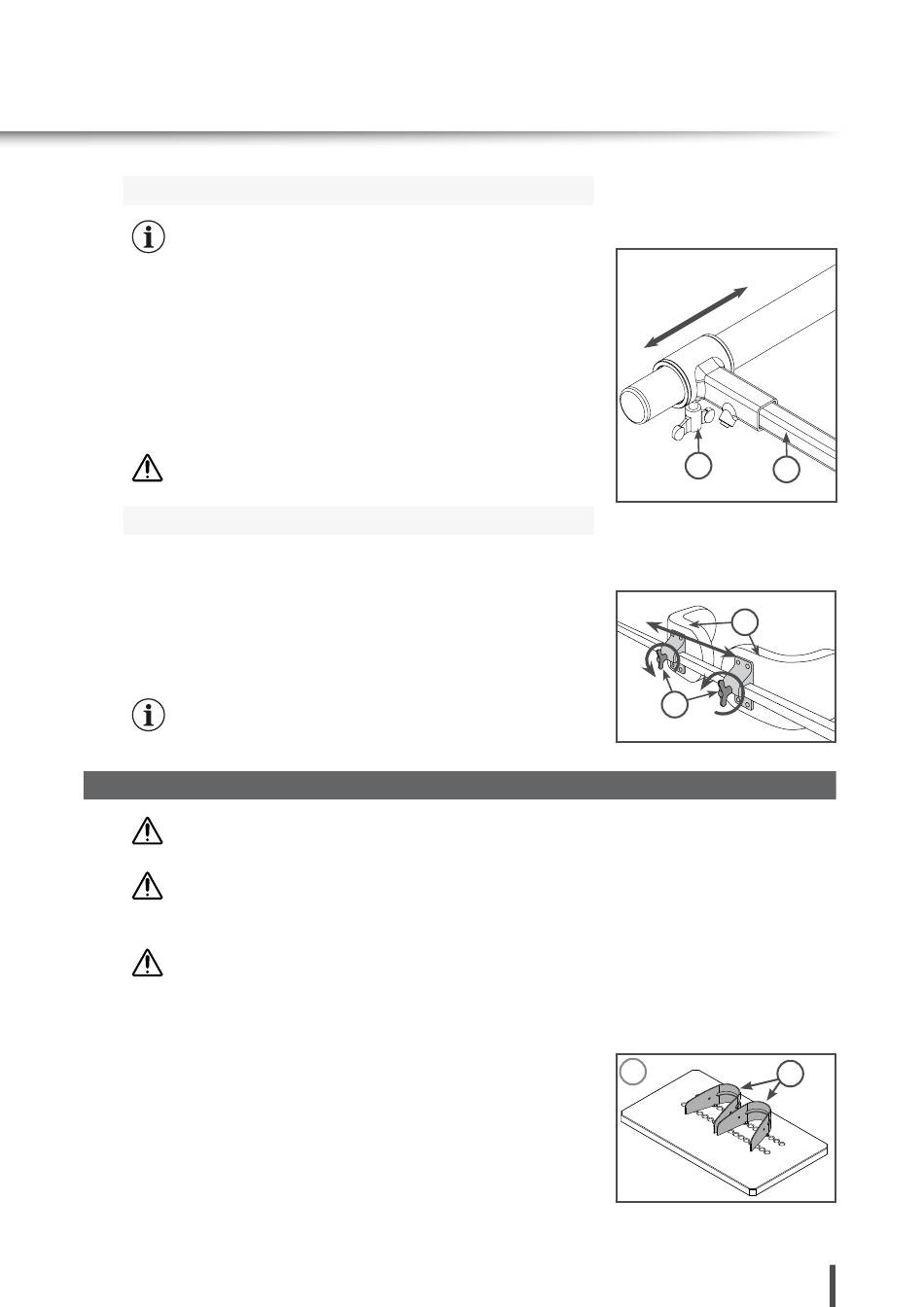

Tiefenverstellung
Die Tiefenverstellung kann nur entlang des Barrenholms ange-
wendet werden, indem die hintere Querstange nach vorne und
nach hinten verstellt wird.
Zum Anpassen der Tiefe von den Beckenpelotten ist (wie bei der Tie-
fenverstellung der hinteren Querstange) wie folgt vorzugehen:
[1]
1. Flügelschrauben
3 volle Umdrehungen ausreichend.
2. Hintere Querstange
3. Flügelschrauben [1]
GEFAHR Verletzungsgefahr! Die Flügelschrauben müssen
anschließend fest angezogen werden!
Breitenverstellung
Zum Anpassen der Breite zwischen den Beckenpelotten ist wie folgt
vorzugehen:
[1]
• Flügelschraube
Hierzu sind 2 bis 3 volle Umdrehungen ausreichend.
• Beckenpelottenhalter
• Flügelschraube [1]
Wiederholen Sie den Vorgang, um die zweite Beckenpelotte
einzustellen.
6.7 Fußschalen, Steckbar / Verschraubbar
GEFAHR! Alle Begurtungen müssen anforderungsgerecht
angelegt und sicher befestigt sein!
GEFAHR! Alle Einstellungen / Positionierungen der Fußschalen
ohne den Patienten durchführen! In stehender Position muss
der Patient immer sicher positioniert und fixiert werden!
WARNUNG Wenn vorhanden, soll der Patient nur mit entspre-
chendem Schuhwerk in dem Gerät stehen!
[1]
Die Fußschalen dienen dazu, die Füße fest auf dem Fußbrett zu
positionieren und mit optionalen Fußriemen
zu sichern.
Für die Positionierung der steckbaren Fußschalen (Bild A)
[1]
Fußschalen aus dem Fußbrett herausheben. Fußschalen
gewünschte Position (beide Stifte jeweils in eine Bohrung stecken)
einstecken.
1023934_4.0 Technische Änderungen und Druckfehler vorbehalten.
gegen den Uhrzeigersinn lösen. Hierzu sind 2 bis
[2]
auf die gewünschte Tiefe verstellen.
im Uhrzeigersinn wieder fest anziehen
gegen den Uhrzeigersinn lösen.
[2]
an die gewünschte Position schieben.
im Uhrzeigersinn wieder fest anziehen.
[3] durch Klettverschluss
[1]
in die
1
2
2
2
1
1
A
1
35 von 80
