10. Technische Daten
Gesamt Gewicht
(für die Grundausstattung)
[Breite]x[Länge]x[Höhe]
(für die Grundausstattung)

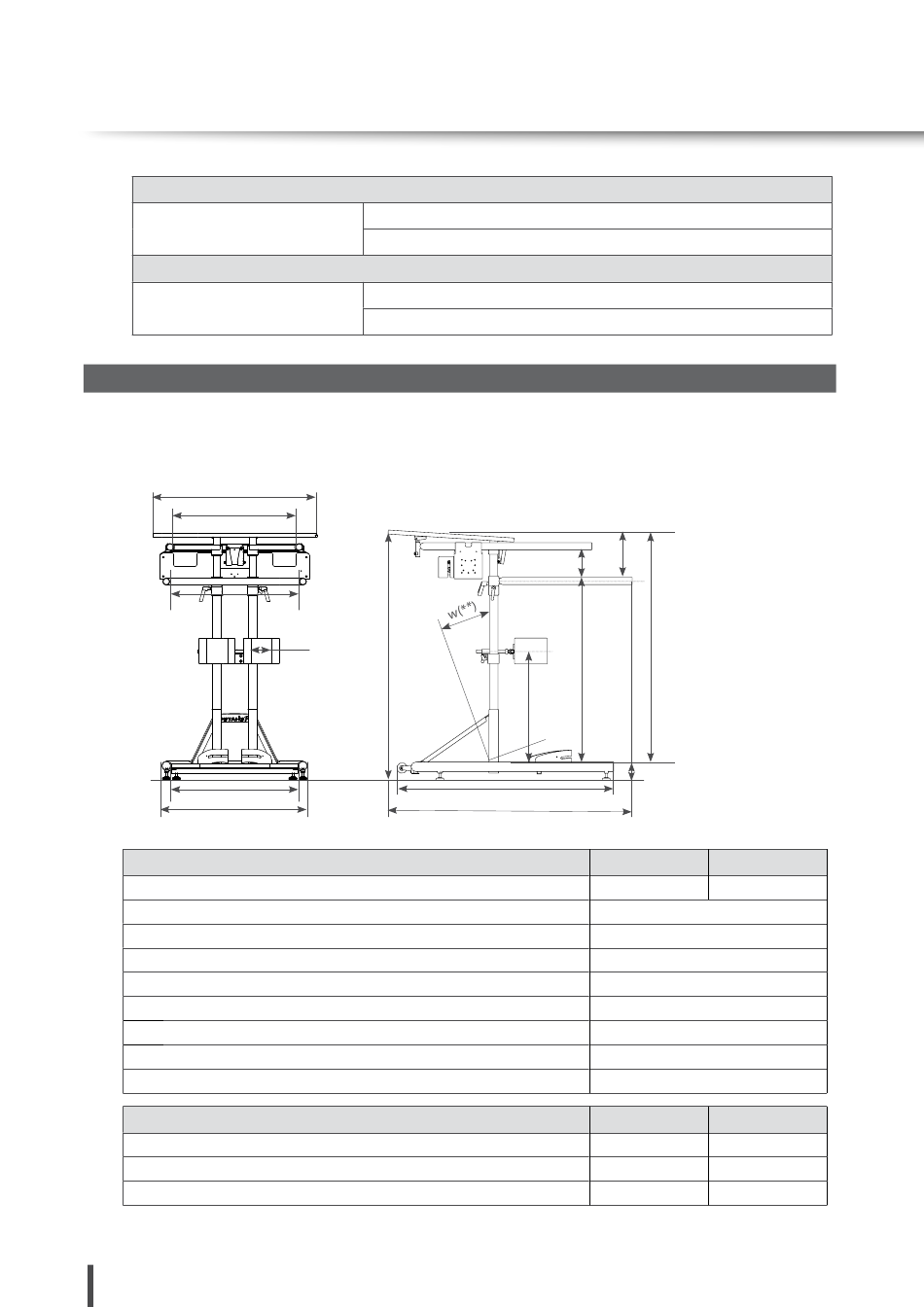

10.2 Mechanische und anthropometrische Daten

Stehgerät Impuls Gr. 1 und Gr. 2
Maßtoleranzen ±3%
Alle Maßen sind nur für die Grundausstattung des Geräts mit Anpassung an Patientenmaße.
GB GB
BR1 BR1
BR2 BR2
R1 R1
Ra Ra
H Tischhöhe (Min – Max)
GL Untergestelllänge (Standard)
RL Untergestelllänge Multi
Ra Untergestell Außenbreite (Standard)
Ri Untergestell Innenbreite
BR1 Tischaufnahme Innenbreite
BR2 Schwenkarmbeckenrahmen Innenbreite
GB Tischbreite
V Einstiegshöhe
Maße Grundmodell/Patientenmaße
a Tischhöhe
b Kniehöhe
c Höhe Beckenmitte
74 von 80
Gewicht
Transportmaße
Größe 1: 77x115x86 cm (in Standardkonfiguration)
Größe 2: 77x115x106 cm (in Standardkonfiguration)
e e H H
Gerätemaße
Größe 1: ab 56 kg
Größe 2: ab 58 kg
Min 17 cm
Min 13 cm
a a
c c
b b
v v
RL RL
GL GL
Gr. 1
84,5/124,5
Gr. 1
70-110 cm
30 - 60cm
55 - 90cm
1023934_ 4.0 Technische Änderungen und Druckfehler vorbehalten.
Gr. 2
105,5/145,5
113,5 cm
102,5 cm
69 cm
60cm
57,5 cm
61 cm
77 cm
10,5 cm
Gr. 2
85 - 125 cm
30 - 65cm
70-110cm
