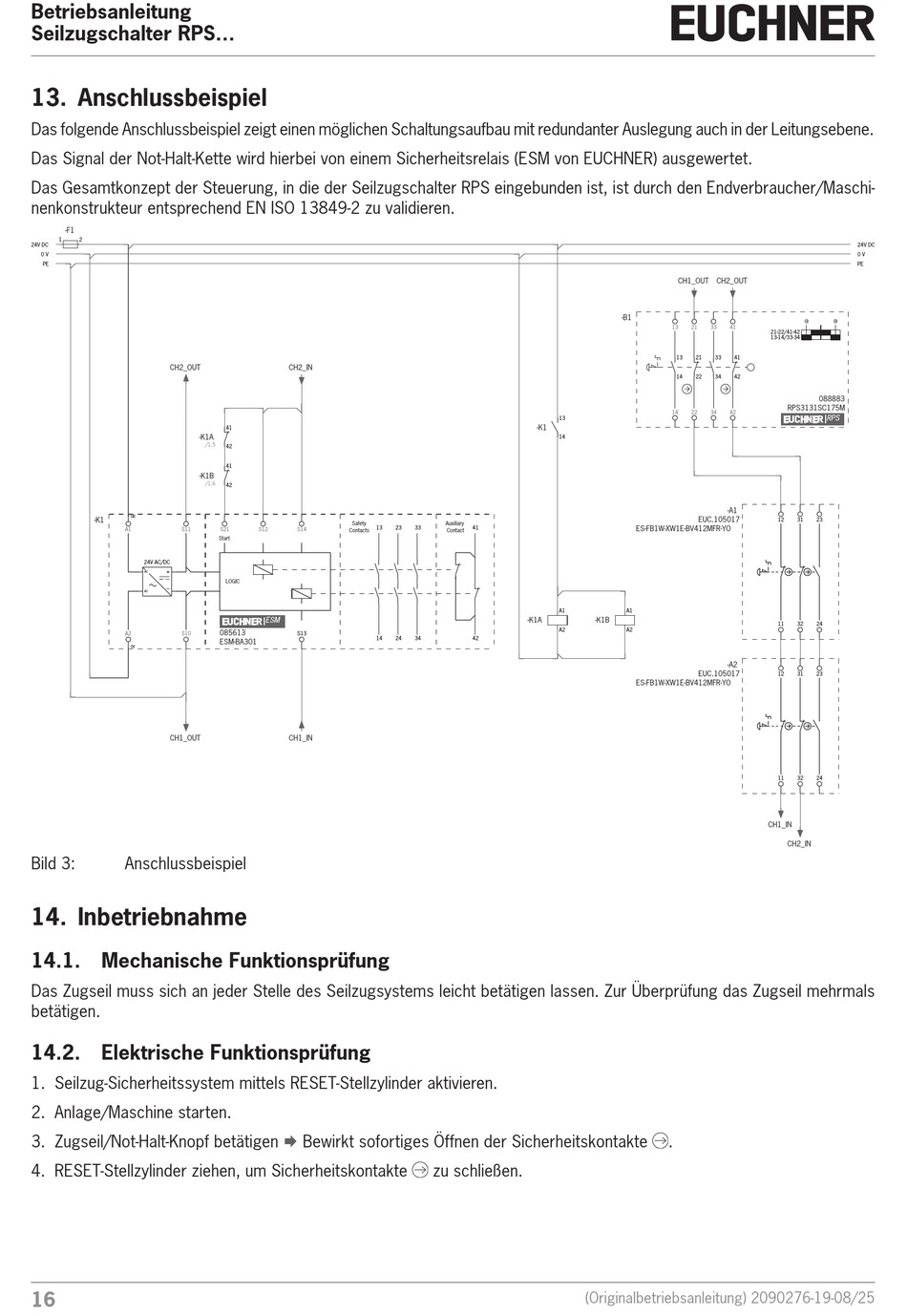

13. Anschlussbeispiel
Das folgende Anschlussbeispiel zeigt einen möglichen Schaltungsaufbau mit redundanter Auslegung auch in der Leitungsebene.
Das Signal der Not-Halt-Kette wird hierbei von einem Sicherheitsrelais (ESM von EUCHNER) ausgewertet.
Das Gesamtkonzept der Steuerung, in die der Seilzugschalter RPS eingebunden ist, ist durch den Endverbraucher/Maschi-
nenkonstrukteur entsprechend EN ISO 13849-2 zu validieren.
-F1
1
2
24V DC
0 V
PE
CH2_OUT
-K1A
-K1B
UB
-K1
A1
S11
24V AC/DC
AC
AC
A2
S10
0V
CH1_OUT
Bild 3:
Anschlussbeispiel
14. Inbetriebnahme
14.1.
Mechanische Funktionsprüfung
Das Zugseil muss sich an jeder Stelle des Seilzugsystems leicht betätigen lassen. Zur Überprüfung das Zugseil mehrmals
betätigen.
14.2.
Elektrische Funktionsprüfung
1. Seilzug-Sicherheitssystem mittels RESET-Stellzylinder aktivieren.
2. Anlage/Maschine starten.
3. Zugseil/Not-Halt-Knopf betätigen
4. RESET-Stellzylinder ziehen, um Sicherheitskontakte
16
CH2_IN
41
/1.5
42
41
/1.6
42
Safety
13
S21
S12
S14
Contacts
Start
LOGIC
ESM
085613
S13
14
ESM-BA301
CH1_IN
Bewirkt sofortiges Öffnen der Sicherheitskontakte
13
-K1
14
Auxiliary
23
33
41
Contact
A1
-K1A
A2
24
34
42
zu schließen.
CH1_OUT
CH2_OUT
-B1
13
21
33
41
13
21
33
41
14
22
34
42
14
22
34
42
-A1
EUC.105017
ES-FB1W-XW1E-BV412MFR-YO
A1
-K1B
A2
-A2
EUC.105017
ES-FB1W-XW1E-BV412MFR-YO
.
(Originalbetriebsanleitung) 2090276-19-08/25
