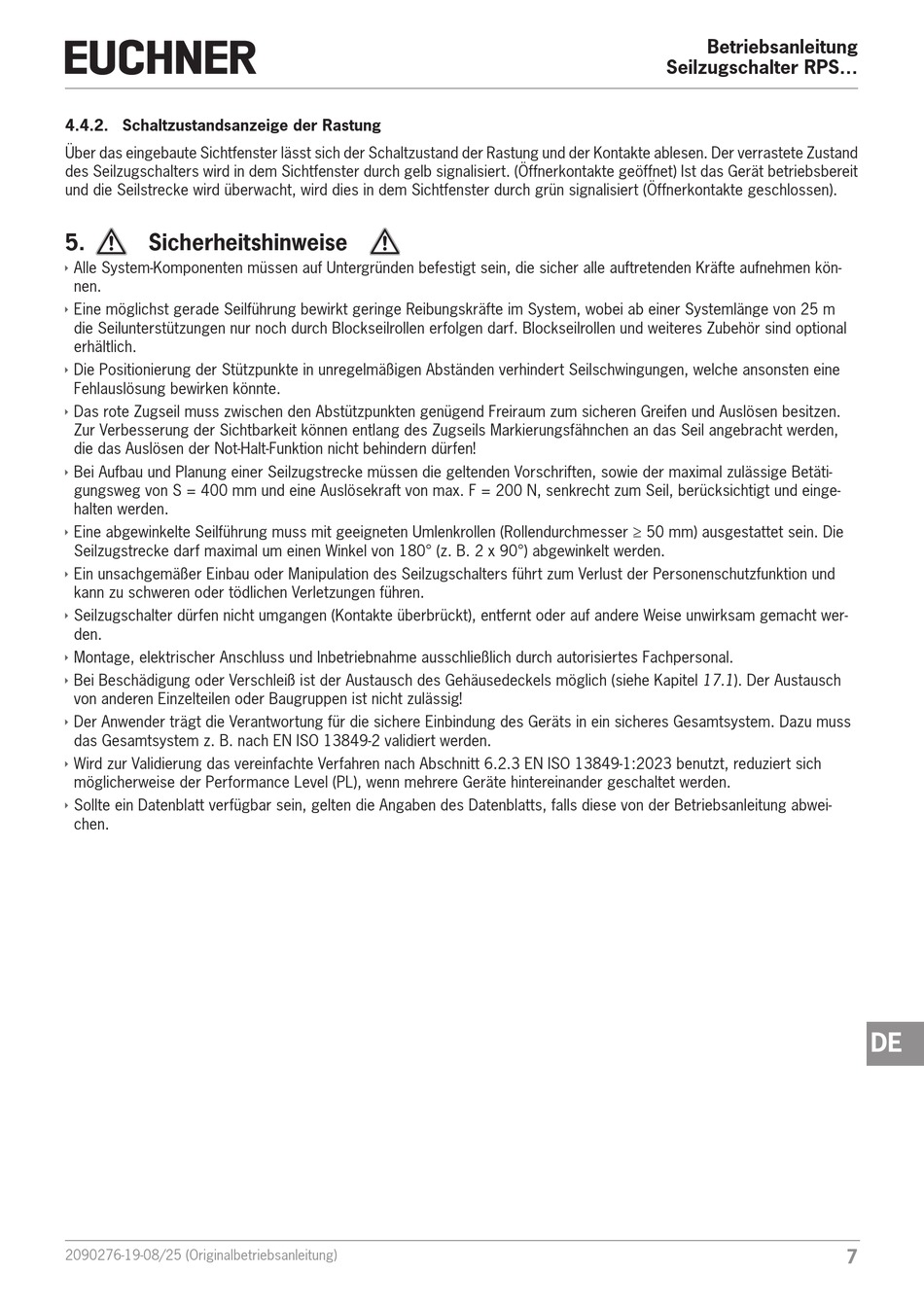

4.4.2. Schaltzustandsanzeige der Rastung

Über das eingebaute Sichtfenster lässt sich der Schaltzustand der Rastung und der Kontakte ablesen. Der verrastete Zustand
des Seilzugschalters wird in dem Sichtfenster durch gelb signalisiert. (Öffnerkontakte geöffnet) Ist das Gerät betriebsbereit
und die Seilstrecke wird überwacht, wird dies in dem Sichtfenster durch grün signalisiert (Öffnerkontakte geschlossen).
5.

Sicherheitshinweise

Ì Alle System-Komponenten müssen auf Untergründen befestigt sein, die sicher alle auftretenden Kräfte aufnehmen kön-
nen.
Ì Eine möglichst gerade Seilführung bewirkt geringe Reibungskräfte im System, wobei ab einer Systemlänge von 25 m
die Seilunterstützungen nur noch durch Blockseilrollen erfolgen darf. Blockseilrollen und weiteres Zubehör sind optional
erhältlich.
Ì Die Positionierung der Stützpunkte in unregelmäßigen Abständen verhindert Seilschwingungen, welche ansonsten eine
Fehlauslösung bewirken könnte.
Ì Das rote Zugseil muss zwischen den Abstützpunkten genügend Freiraum zum sicheren Greifen und Auslösen besitzen.
Zur Verbesserung der Sichtbarkeit können entlang des Zugseils Markierungsfähnchen an das Seil angebracht werden,
die das Auslösen der Not-Halt-Funktion nicht behindern dürfen!
Ì Bei Aufbau und Planung einer Seilzugstrecke müssen die geltenden Vorschriften, sowie der maximal zulässige Betäti-
gungsweg von S = 400 mm und eine Auslösekraft von max. F = 200 N, senkrecht zum Seil, berücksichtigt und einge-
halten werden.
Ì Eine abgewinkelte Seilführung muss mit geeigneten Umlenkrollen (Rollendurchmesser ≥ 50 mm) ausgestattet sein. Die
Seilzugstrecke darf maximal um einen Winkel von 180° (z. B. 2 x 90°) abgewinkelt werden.
Ì Ein unsachgemäßer Einbau oder Manipulation des Seilzugschalters führt zum Verlust der Personenschutzfunktion und
kann zu schweren oder tödlichen Verletzungen führen.
Ì Seilzugschalter dürfen nicht umgangen (Kontakte überbrückt), entfernt oder auf andere Weise unwirksam gemacht wer-
den.
Ì Montage, elektrischer Anschluss und Inbetriebnahme ausschließlich durch autorisiertes Fachpersonal.
Ì Bei Beschädigung oder Verschleiß ist der Austausch des Gehäusedeckels möglich (siehe Kapitel 17.1). Der Austausch
von anderen Einzelteilen oder Baugruppen ist nicht zulässig!
Ì Der Anwender trägt die Verantwortung für die sichere Einbindung des Geräts in ein sicheres Gesamtsystem. Dazu muss
das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden.
Ì Wird zur Validierung das vereinfachte Verfahren nach Abschnitt 6.2.3 EN ISO 13849-1:2023 benutzt, reduziert sich
möglicherweise der Performance Level (PL), wenn mehrere Geräte hintereinander geschaltet werden.
Ì Sollte ein Datenblatt verfügbar sein, gelten die Angaben des Datenblatts, falls diese von der Betriebsanleitung abwei-
chen.
