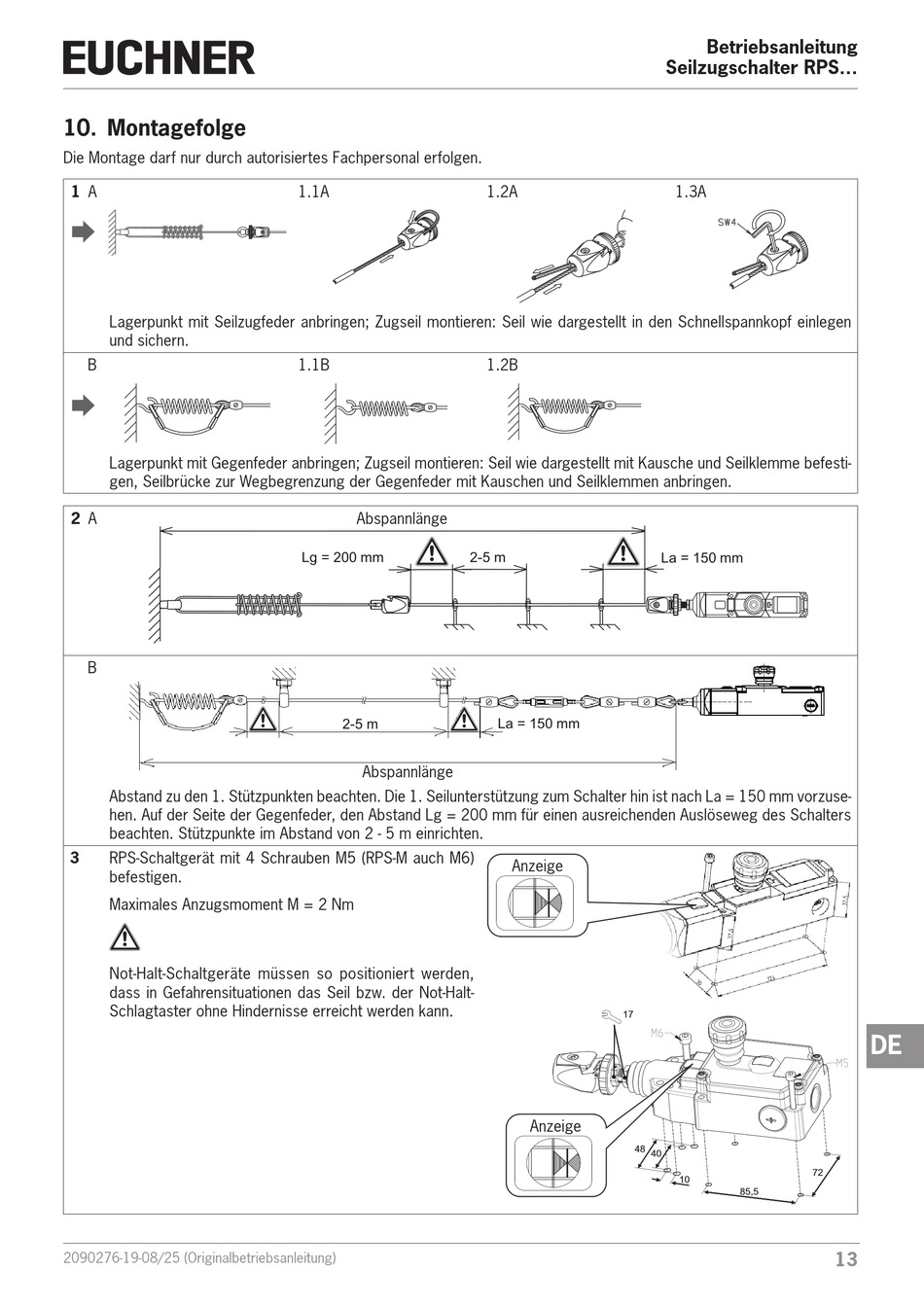

10. Montagefolge

Die Montage darf nur durch autorisiertes Fachpersonal erfolgen.
1 A

Lagerpunkt mit Seilzugfeder anbringen; Zugseil montieren: Seil wie dargestellt in den Schnellspannkopf einlegen
und sichern.
B

Lagerpunkt mit Gegenfeder anbringen; Zugseil montieren: Seil wie dargestellt mit Kausche und Seilklemme befesti-
gen, Seilbrücke zur Wegbegrenzung der Gegenfeder mit Kauschen und Seilklemmen anbringen.
2 A
B
Abstand zu den 1. Stützpunkten beachten. Die 1. Seilunterstützung zum Schalter hin ist nach La = 150 mm vorzuse-
hen. Auf der Seite der Gegenfeder, den Abstand Lg = 200 mm für einen ausreichenden Auslöseweg des Schalters
beachten. Stützpunkte im Abstand von 2 - 5 m einrichten.
3
RPS-Schaltgerät mit 4 Schrauben M5 (RPS-M auch M6)
befestigen.
Maximales Anzugsmoment M = 2 Nm
Not-Halt-Schaltgeräte müssen so positioniert werden,
dass in Gefahrensituationen das Seil bzw. der Not-Halt-
Schlagtaster ohne Hindernisse erreicht werden kann.
