ANSCHLUSSOPTIONEN

Durch den modularen Aufbau können mehrere Module gleichzeitig an den Mec Driver angeschlossen werden.
Verbinden Sie 12 V- oder 24 V Module
mit dem Mec Driver.
Achtung:
Beachten Sie die Spannug und die
maximale Leistung des Mec Drivers!
Hinweise:
Netzteile von 18 bis 72 W geben 12 V
und 24 V ab.
Netzteile mit 90 W und 120 W geben
nur 24 V ab.
Verbindungsleitung nutzen.

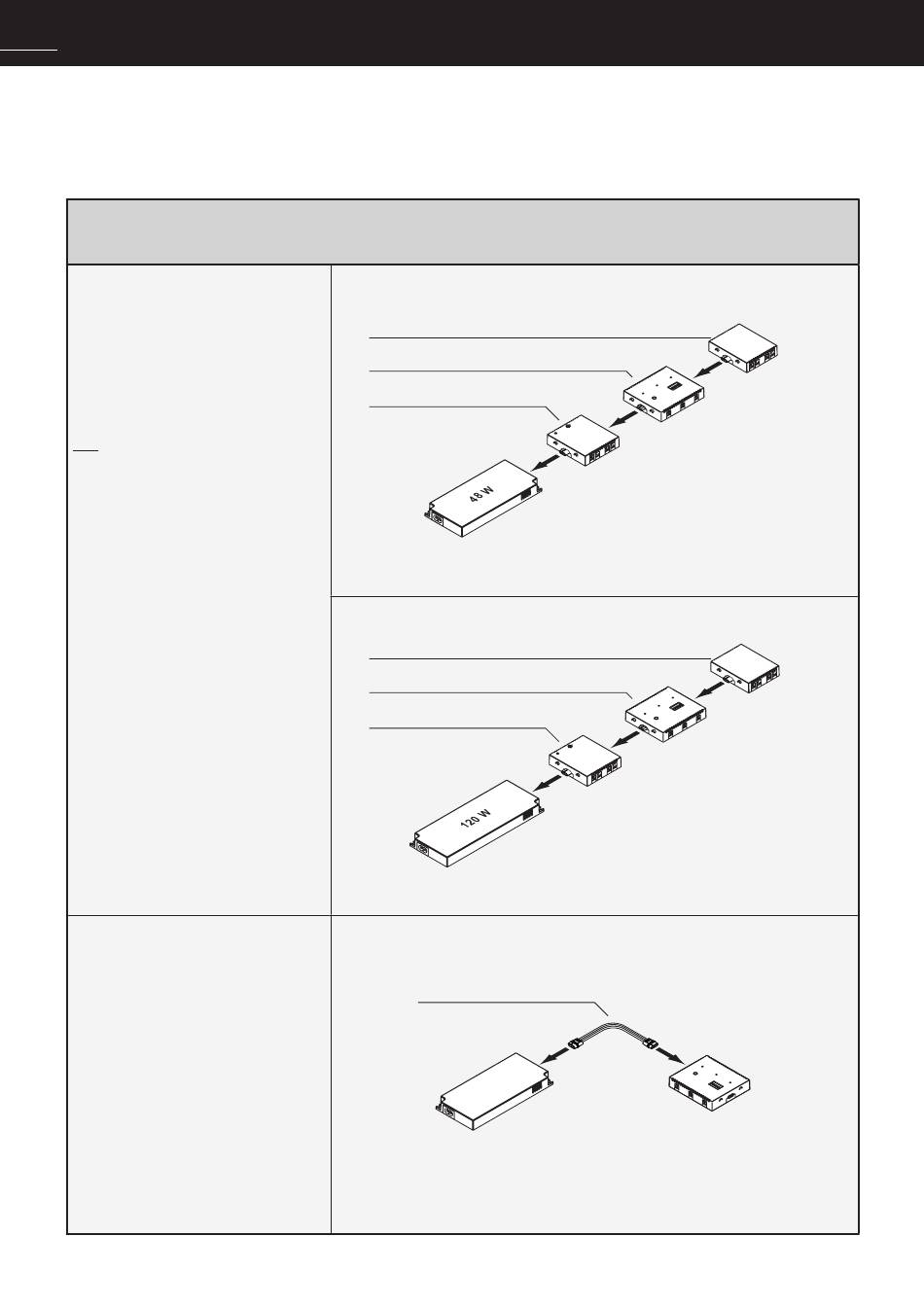

Beispiel 1:
Verteilermodul 12 V
Schaltmodul 24 V
1-Kanal Modul Funk/ZigBee 12 V
Beispiel 2:
Verteilermodul 24 V
Schaltmodul 24 V
1-Kanal Modul Funk/ZigBee 24 V
Verbindungsleitung 12 und 24 V
