Aufbaumontage - L&S Mec Driver System Montage Und Bedienung

Mec Driver - Schaltmodul
2A

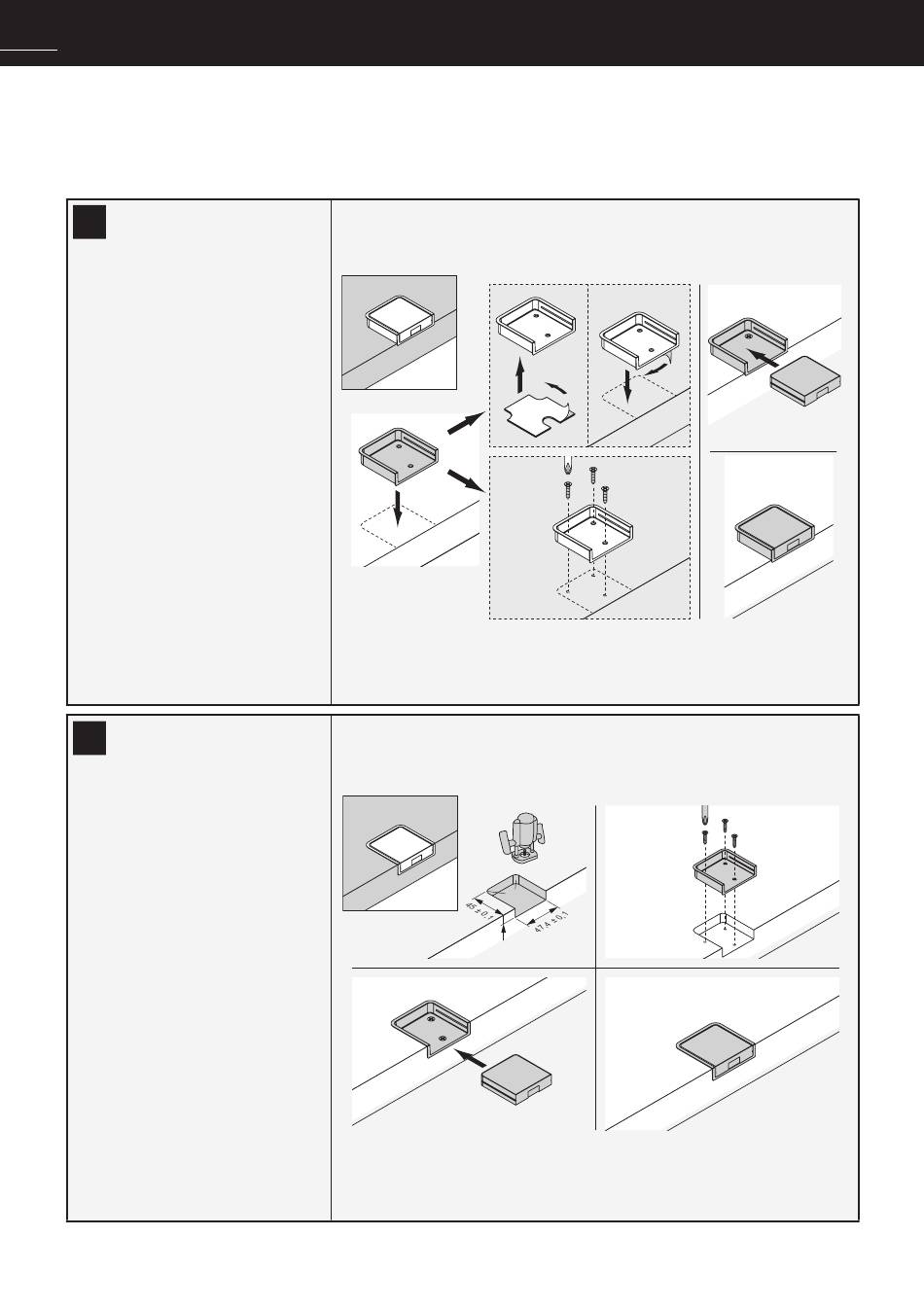

Aufbaumontage

Klebemontage:
Schieben Sie den Sensor aus dem An-
baugehäuse.
Entfernen Sie die Schutzfolie an der
Oberseite des Klebepads und befes-
tigen Sie es am Anbaugehäuse des
Sensors.
Entfernen Sie die Schutzfolie an der
Unterseite des Klebepads und drü-
cken Sie das Anbaugehäuse an die
gewünschte Stelle.
Schieben Sie den Sensor in das An-
baugehäuse.
Schraubmontage:
Schrauben Sie das Anbaugehäuse an
die gewünschte Stelle.
Schieben Sie den Sensor in das An-
baugehäuse.
2B
Einbaumontage
Fräsen Sie den Bereich aus, in den der
Sensor eingesetzt werden soll, mit
den angegebenen Maßen aus:
Schrauben Sie das Anbaugehäuse
fest.
Schieben Sie den Sensor in das An-
baugehäuse.
2.
1
?
1
R = 6
1 1 ,
5 ±
3
43
1.
2.
1.
2
0 , 1
4
2
3
