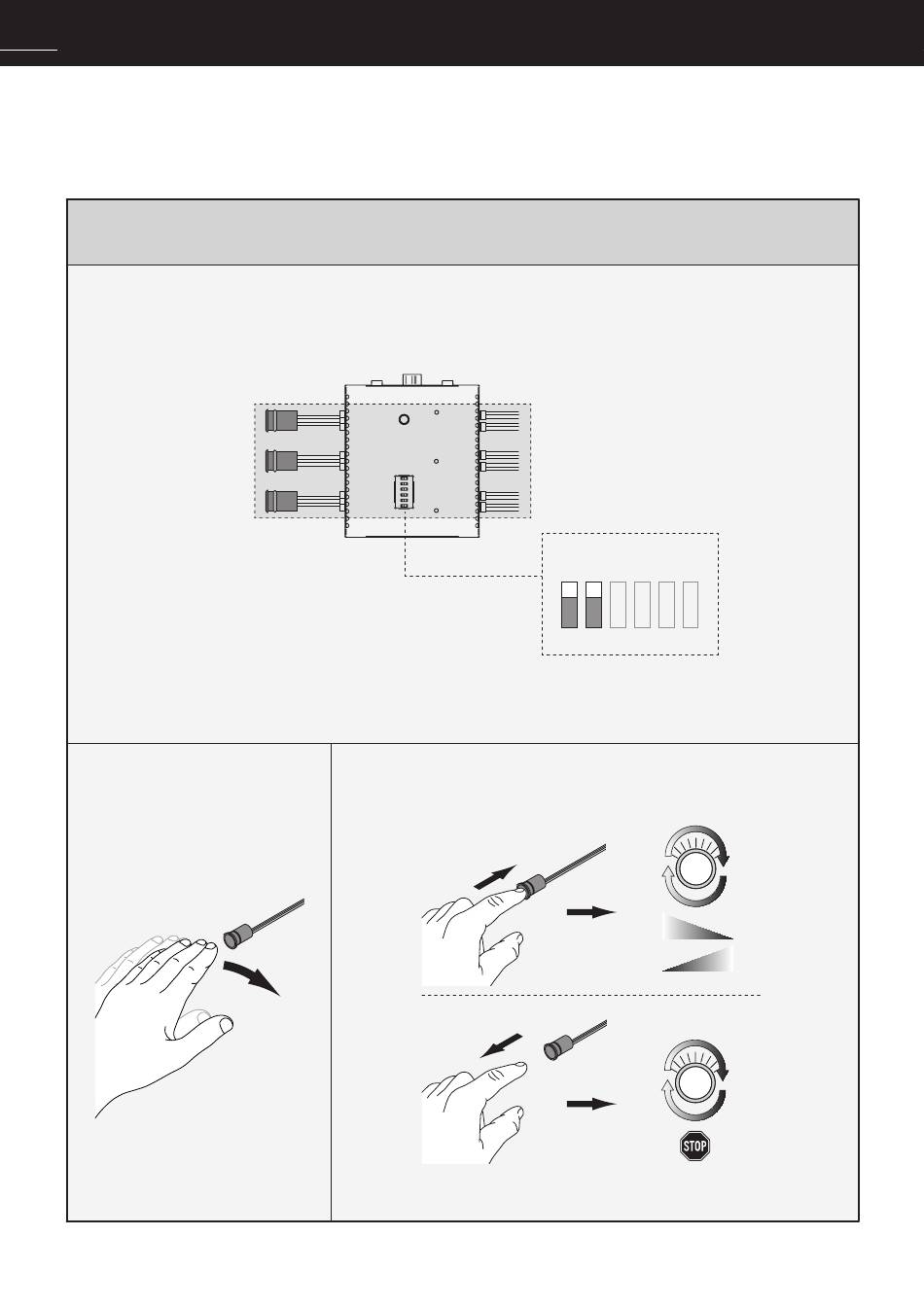

Mec Driver - Schaltmodul
Kreuzschaltung
Alle Leuchtengruppen werden gemeinsam geschaltet. Jeder Sensor kann schalten und dimmen (Sensorabhängig).
Sensoren
Beispiel:
Sensor 1 wird betätigt. Alle Leuchten werden angeschaltet.
Danach wird Sensor 2 betätigt. Alle Leuchten werden ausgeschaltet
AN/AUS
Bewegen Sie die Hand einmal am
Sensor vorbei, um ein- oder auszu-
schalten.
Mec Driver
Mec Driver
Mec Driver
Dimmen
Halten Sie die Sensor solange bedeckt, bis die gewünschte Dimmstufe er-
reicht ist.
1x
1x
1x
Leuchtengruppe
Position der Dip-Schalter
1 2 3
