Mec Driver - Schaltmodul

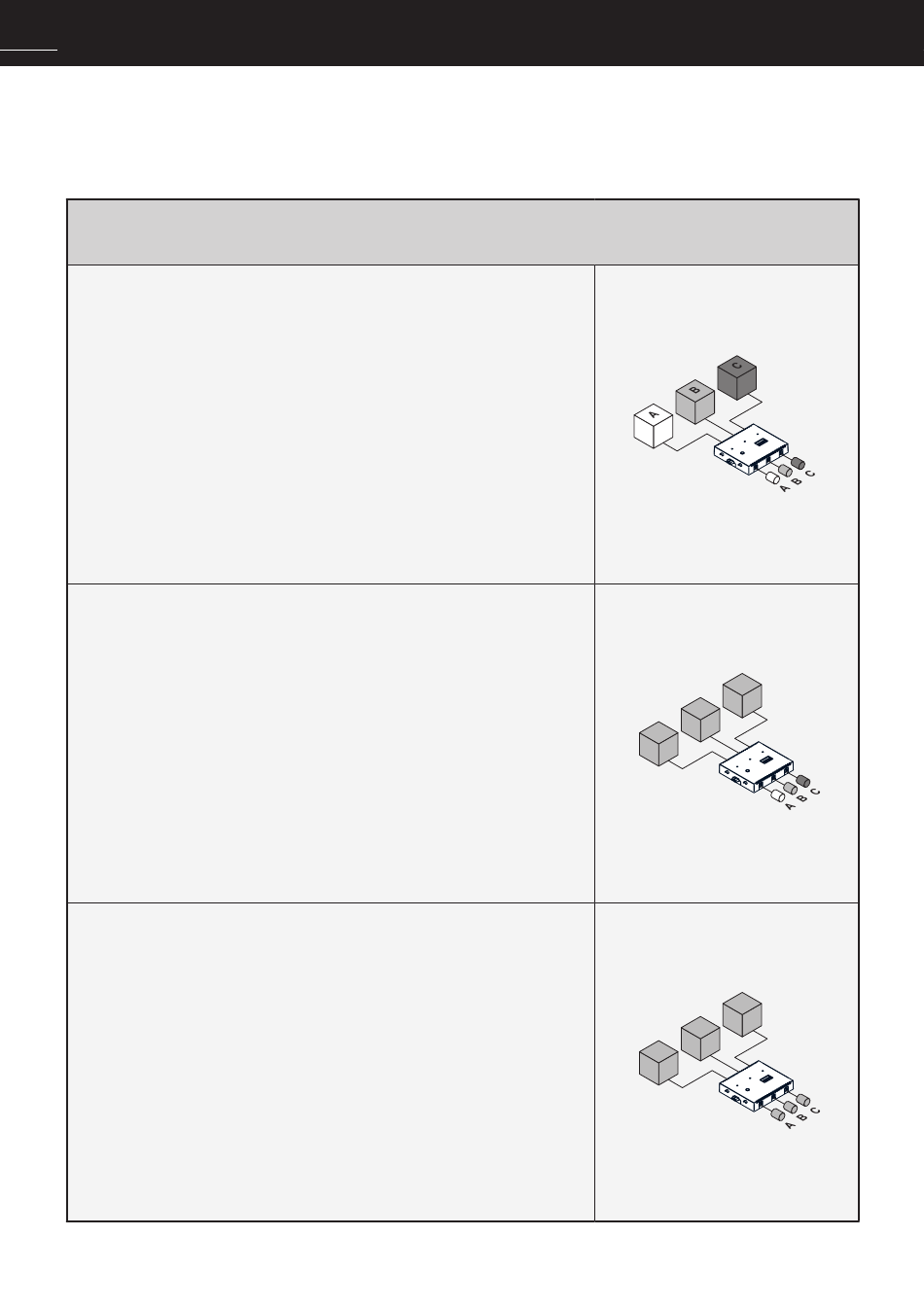

FUNKTIONSMODI

Das Sensormodul verfügt über vier Funktionsmodi für die Steuerung von IR Sensor und Türkontaktschalter bzw. Be-
wegungsmelder:
Gruppenschaltung
Jede Leuchtengruppe wird über den dazugehörigen Sensor geschaltet und
gedimmt (Sensorabhängig).
Geeignet für: IR-Sensor
Türkontaktschalter
Bewegungsmelder Wippenschalter
Kap-Sensor
Beispiel:
Sensor A steuert Leuchtengruppe A, Sensor B steuert Leuchtengruppe B und
Sensor C steuert Leuchtengruppe C.
Oder-Schaltung
Alle Leuchtengruppen werden gemeinsam geschaltet, egal welcher Sensor
betätigt wird.
Geeignet für: Türkontaktschalter
Bewegungsmelder
Beispiel:
Aktivierung von Sensor A schaltet alle Leuchtengruppen an. Bei Betätigung
von Sensor B oder C bleiben die Leuchtengruppen aktiv. Erst wenn alle Senso-
ren deaktiviert werden, werden die Leuchtengruppen ausgeschaltet.
Kreuzschaltung
Alle Leuchtengruppen werden gemeinsam geschaltet. Jeder Sensor kann
schalten und dimmen (Sensorabhängig).
Geeignet für: IR Sensor
Kap-Sensor
Beispiel:
Am Sensor A werden alle Leuchten angeschaltet, über Sensor C gedimmt und
über Sensor B ausgeschaltet.
24
