Kapazitiver Sensor - L&S Mec Driver System Montage Und Bedienung

Mec Driver - Schaltmodul

KAPAZITIVER SENSOR

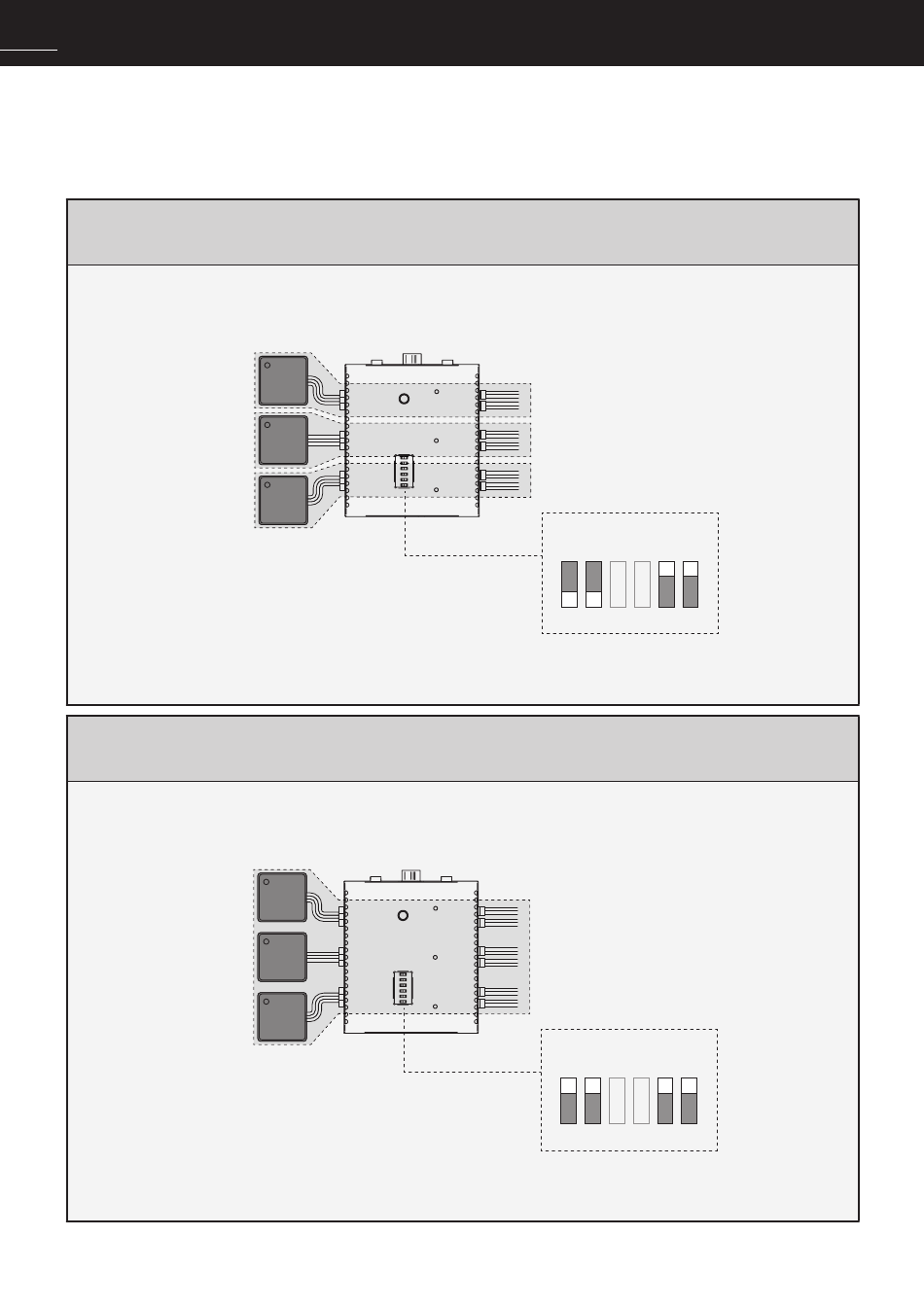

Gruppenschaltung
Jede Leuchtengruppe wird über den dazugehörigen Sensor geschaltet.
Sensor 1
Sensor 2
Sensor 3
Hinweis: Hinweis: Hinweis:
Stellen Sie Dip-Schalter 5 und 6 auf „ON". Damit wird die Timereinstellung deaktiviert. Stellen Sie Dip-Schalter 5 und 6 auf „ON". Damit wird die Timereinstellung deaktiviert. Stellen Sie Dip-Schalter 5 und 6 auf „ON". Damit wird die Timereinstellung deaktiviert.
Kreuzschaltung
Alle Leuchtengruppen werden gemeinsam geschaltet. Jeder Sensor kann AN oder AUS schalten.
Sensoren
Hinweis:
Stellen Sie Dip-Schalter 5 und 6 auf „ON". Damit wird die Timereinstellung deaktiviert.
Mec Driver
Leuchtengruppe 1
Leuchtengruppe 2
Leuchtengruppe 3
Position der Dip-Schalter
Mec Driver
Leuchtengruppe 1
Leuchtengruppe 2
Leuchtengruppe 3
Position der Dip-Schalter
39
1 2 3 4 5 6
1 2 3 4 5 6
LED
