L&S MEC DRIVER SYSTEM Montage Und Bedienung Seite 36

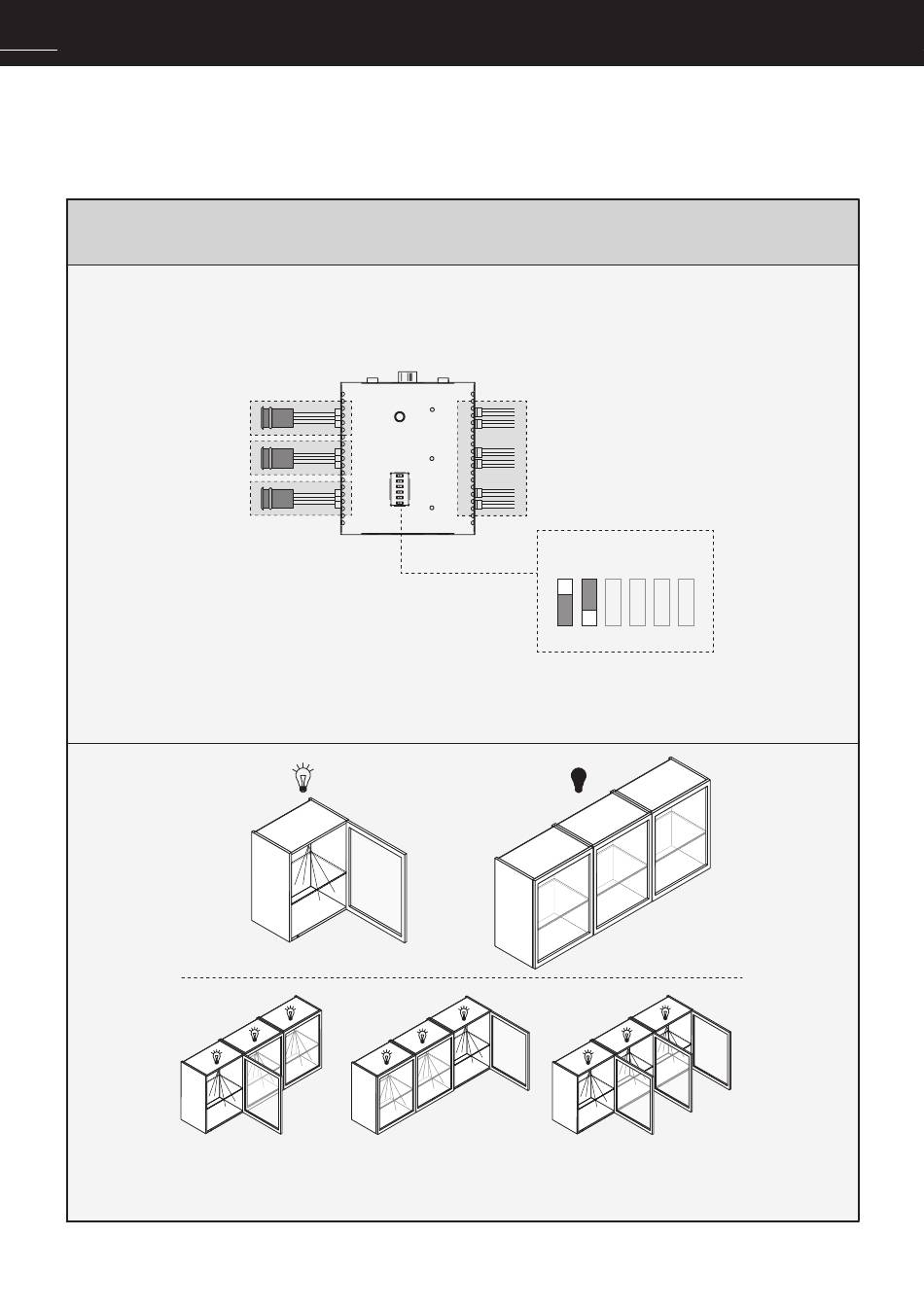

Mec Driver - Schaltmodul
Oderschaltung
Alle Leuchtengruppen werden gemeinsam geschaltet, egal welcher Sensor betätigt wird.
Sensor 1
Sensor 2
Sensor 3
Wenn eine TÜr geöffnet wird, geht
das Licht an. Erst wenn die letzte Tür
geschlossen wird, geht das Licht aus.
Beispiele: Tür 1 ist auf.
Alle Leuchten sind an.
Mec Driver
Mec Driver
AN
Tür ist auf.
Alle Leuchten sind an.
Leuchtengruppe
Position der Dip-Schalter
1 2 3
1 2
AUS
Tür 1, 2 und 3 sind auf.
Alle Leuchten sind an.
36
4 5 6
3 4 5 6
