L&S Mec Driver Bedienungsanleitung

Funk / zigbee steuerung
Vorschau ausblenden Andere Handbücher für Mec Driver:
Diese Anleitung herunterladen
Inhaltsverzeichnis
DE

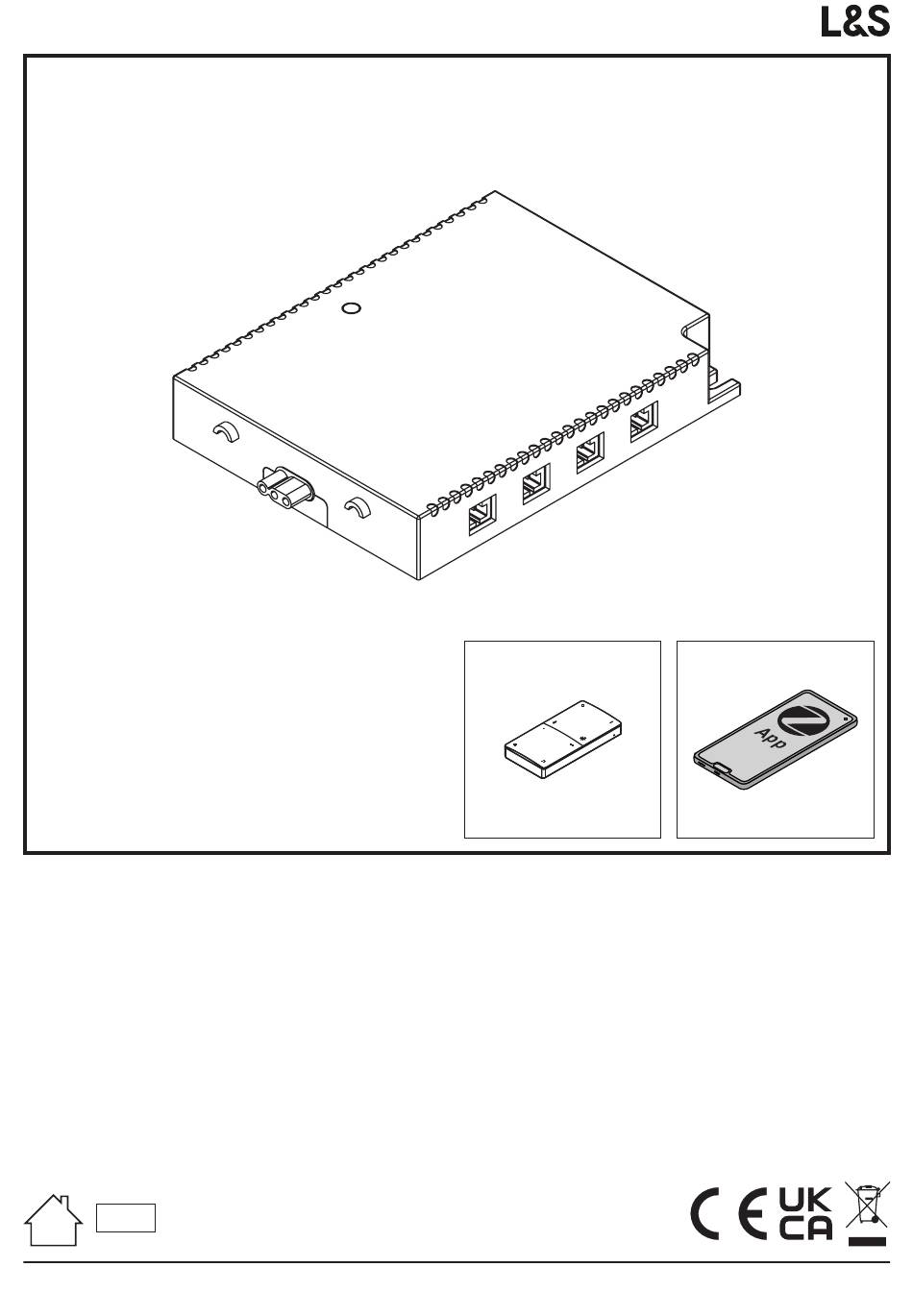

Mec Driver - Funk / Zigbee Steuerung
Frequenzbereich: 2.4-2.4835 GHz
Sendeleistung:
10 db
IP20
L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de
MA 755400025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für L&S Mec Driver

Inhaltszusammenfassung für L&S Mec Driver

  • Seite 1 Mec Driver - Funk / Zigbee Steuerung Frequenzbereich: 2.4-2.4835 GHz Sendeleistung: 10 db IP20 L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de MA 755400025...
  • Seite 2 DE - adrese: HR - Pojednostavljena Izjava o sukladnosti s propisima Europske unije GB - HU - FR - SK - NL - SI - ES - RS - IT - TR - GR - PL - PT - BG – SE - EE - DK -...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Abmessungen ..............................4 Emotion / Single Color ..........................5 Anschluss der Komponenten ........................6 Direkte Verbindung (ohne ZigBee Netzwerk) ....................8 Verbindung mit ZigBee Bridge (Smart Home) ..................12 Werkseinstellungen ...........................18 Fehlersuche ...............................20 L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 4: Kanal Empfängermodul

    Abmessungen r e l r e l t s - i t s h e i r h e h e r i s e i s e S i c S i c h i n h i n r e l r e l i t s...

  • Seite 5: Emotion / Single Color

    Emotion / Single Color Einstellung für Emotion bzw. Single Color LEDs über DIP Schalter Achtung! Vor Inbetriebnahme prüfen und einstel- len! Bei späterer Änderung muss der Empfänger kurz von der Netzspannung getrennt werden. Verfügbare Module Beliebig erweiterbar Der modulare Aufbau erlaubt eine beliebige Erweiterung des Systems mit gleichen oder verschiedenen Modulen.

  • Seite 6: Anschluss Der Komponenten

    Anschluss der Komponenten L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...
  • Seite 7 Anschluss der Komponenten L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 8: Direkte Verbindung (Ohne Zigbee Netzwerk)

    Direkte Verbindung (ohne ZigBee Netzwerk) L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 9: Direkte Verbindung

    Direkte Verbindung Fernbedienung anlernen 1. Legen Sie Empfängermodul und Fernbedienung nah aneinander. Der Abstand muss weniger als 15 cm betragen, solange der Anlern- vorgang dauert. 2. Wählen Sie den Kanal, den Sie anlernen möchten: Kanal 1: Taster 2x kurz drücken Kanal 2: Taster 3x kurz drücken Kanal 3: Taster 4x kurz drücken Kanal 4: Taster 5x kurz drücken...
  • Seite 10 Direkte Verbindung grün ~ 10 Sek. 4. Drücken Sie die AN Taste solange (ca. 10 Sek.), bis die Status-LED an der Fernbedienung einmal grün Fernbedienung und der gewählte Kanal des Empfängermoduls sind jetzt verbunden. Hinweis: Sie können mehrere Leuchtengruppen an einen Kanal der Fernbedienung anlernen. Wiederholen Sie dafür die Schritte 1-4.

  • Seite 11: Fernbedienung Von Leuchtengruppe Trennen

    Fernbedienung von Leuchtengruppe trennen 1x grün ~ 5 Sek. Drücken Sie die Taste der gewählten Leuchtengruppe solange (ca. 5 Sek.), bis die Status-LED an der Fernbedienung einmal grün getrennt. Empfänger zurücksetzen Drücken und halten Sie den Taster am Empfänger ca. 5 Sek. ~ 5 Sek.

  • Seite 12: Verbindung Mit Zigbee Bridge (Smart Home)

    Verbindung mit ZigBee Bridge (Smart Home) L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 13: Fernbediennung In Den Anlernmodus Versetzen

    Verbindung mit ZigBee Bridge (Smart Home) Empfänger zurücksetzen Drücken und halten Sie den Taster am Empfänger ca. 5 Sek. ~ 5 Sek. ~ 5 Sek. Die angeschlossenen LEDs blinken einmal. Fernbediennung in den Anlernmodus versetzen ~ 5 - 11 Sek. ~ 5 - 11 Sek.

  • Seite 14: Mit App Verbinden

    Verbindung mit ZigBee Bridge (Smart Home) Mit App verbinden Suchen Sie neue Leuchten. Folgen Sie hierzu den Anweisungen in der App. Lampeneinstellung Leuchte hinzufügen Suche Einstellungen Warten Sie bis Fernbedienung und Empfänger erkannt werden: - Die Status-LED der Fernbedienung blinkt einmal grün auf und erlischt, sobald die Fernbedienung erkannt wird.
  • Seite 15 Verbindung mit ZigBee Bridge (Smart Home) 3. Drücken Sie die Taste der gewählten Leuchtengruppe an der Fernbedie- nung. grün green ~ 10 Sek. / sec. 4. Drücken Sie die AN Taste solange (ca. 10 Sek.), bis die Status-LED an der Fernbedienung einmal grün Die gewählte Leuchtengruppe kann jetzt auch von der Fernbedienung gesteuert werden.
  • Seite 16 Verbindung mit ZigBee Bridge (Smart Home) Fernbedienung von Leuchtengruppe trennen 1x grün 1x grün ~ 5 Sek. ~ 5 Sek. Drücken Sie die Taste der gewählten Leuchtengruppe solange (ca. 5 Sek.), bis die Status-LED an der Fernbedienung einmal grün wieder verbinden (siehe 4: Empfänger und Fernbedienung verbinden). Empfänger zurücksetzen Drücken und halten Sie den Taster am Empfänger ca.
  • Seite 17 L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 18: Werkseinstellungen

    Werkseinstellungen L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 19: Fernbedienung Auf Werkseinstellung Zurücksetzen

    Fernbedienung auf Werkseinstellung zurücksetzen 60 Sek. 60 Sek. ~ 5 Sek. ~ 5 Sek. Drücken Sie die AUS Taste ca. 5 Sekunden. Die Status-LED an der Fernbedienung blinkt für 60 Sekunden rot. Warten Sie, bis die Status-LED erlischt. Jetzt ist die Fernbedienung auf Werksein- stellung zurückgesetzt.

  • Seite 20: Fehlersuche

    Fehlersuche Allgemein / Direkte Verbindung Fehler Ursache Lösung Fernbedienung und Empfänger lassen Abstand zwischen Empfänger und Fern- Verringern Sie den Abstand auf max. sich nicht verbinden. bedienung zu groß. 15 cm. Anlernvorgang nicht korrekt durch- Drücken Sie auf der Fernbedienung geführt.
  • Seite 21 Fehlersuche Verbindung mit ZigBee Bridge (Smart Home) Fehler Ursache Lösung Empfänger wird in der App nicht ge- Entfernung zur ZigBee Bridge ist zu Verringern Sie den Abstand zwischen funden. groß. Empfänger und ZigBee Bridge. Empfänger wurde nicht zurückgesetzt. Drücken Sie die Taste am Empfänger für ca.
  • Seite 22 Fehlersuche Leuchte reagiert nicht (Fernbedienung). Störquellen zwischen Empfänger und Entfernen Sie potentielle Störquellen. Fernbedienung. Falsche Leuchtengruppe gewählt. Wählen Sie die Leuchtengruppe an der Fernbedienung aus, die angelernt wurde. Lampe wurde in der App gelöscht. Führen Sie die Suche in der App erneut aus und verbinden Sie anschließend den Empfänger mit der Fernbedienung.
  • Seite 23 L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...

  • Seite 24: Bedienung

    Bedienung Status-LED Variante Status-LED Taste Funktion Kurzer Druck Langer Druck Ausgewählte Gruppe AUS Ausgewählte Gruppe AN Stufenweiser Stufenloser Farbtemperatur ändern Farbwechsel Stufen Stufenloses Dimmen Stufen Dimmen Leuchtengruppe auswählen Gruppe wählen L&S Deutschland GmbH . Daimlerring 34 . D-32289 Rödinghausen . www.ls-deutschland.de...
