Azdome PG17 Max Bedienungsanleitung Seite 44

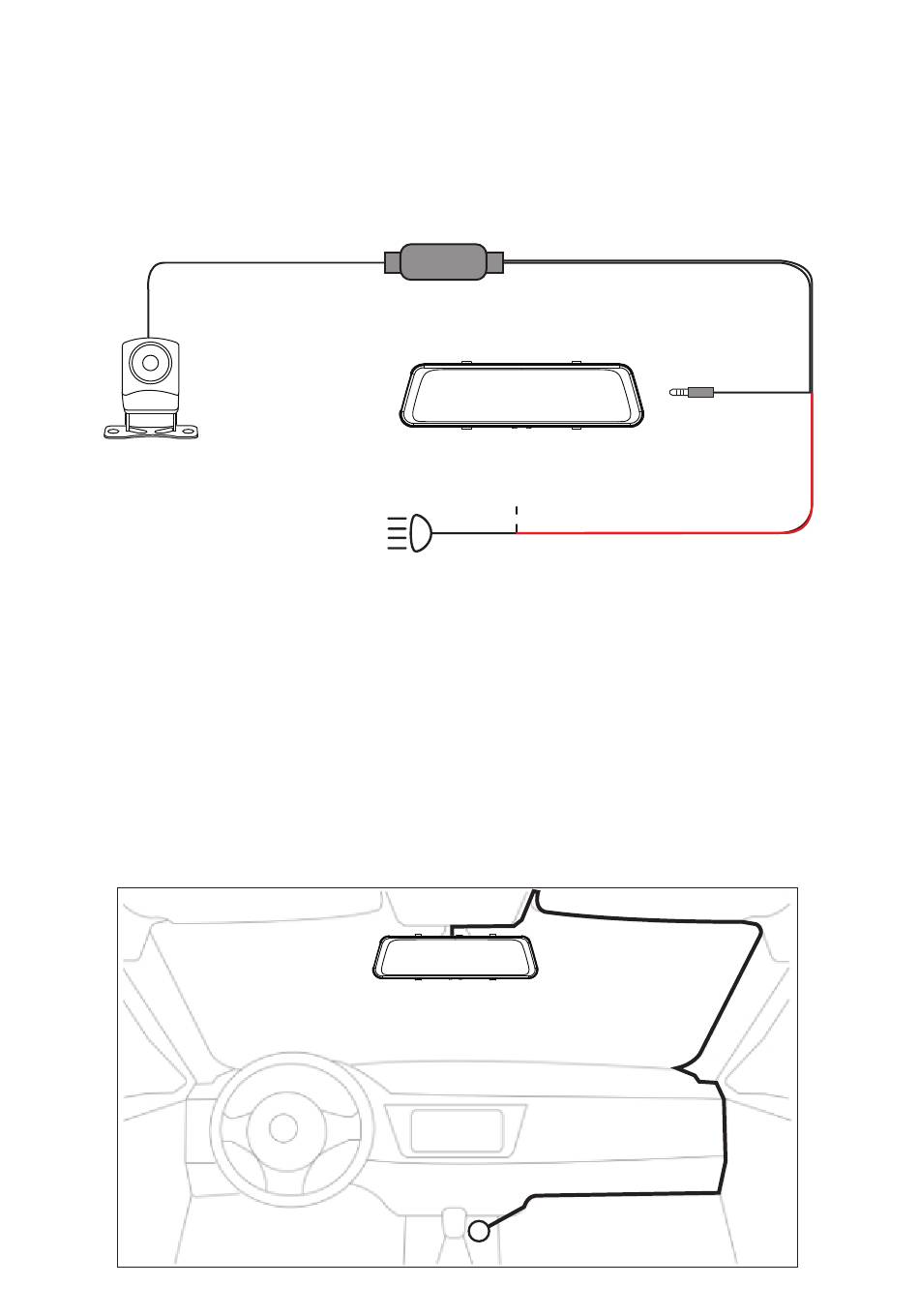

Anleitung für die Verdrahtung des Rückwärtsauslösers
Um die Rückwärtsfunktion zu nutzen, installieren Sie die
Rückkamera in Position B und verbinden Sie das rote Kabel des
Verlängerungskabels der Rückkamera mit dem Pluspol der
Rückleuchte des Autos.
Rückkamera
Rückseite
Rote
Linie
Rückfahrlampe
Positiver Anschluss der Rückfahrlampe
Verdrahtungslayout im Fahrzeug
1. Stecken Sie das Autoladegerät in die Spiegel-Dashcam und
verbinden Sie es mit dem Zigarettenanzünder.
2. Schließen Sie das GPS-Modul an den GPS-Port an, entfernen Sie
den Aufkleber und platzieren Sie es auf Ihrem Armaturenbrett.
3. Starten Sie die Zündung Ihres Autos und beobachten Sie, wie
die Dashcam automatisch eingeschaltet wird.
DE-44
