Brunner HKD 13 + Aufbauanleitung Seite 44

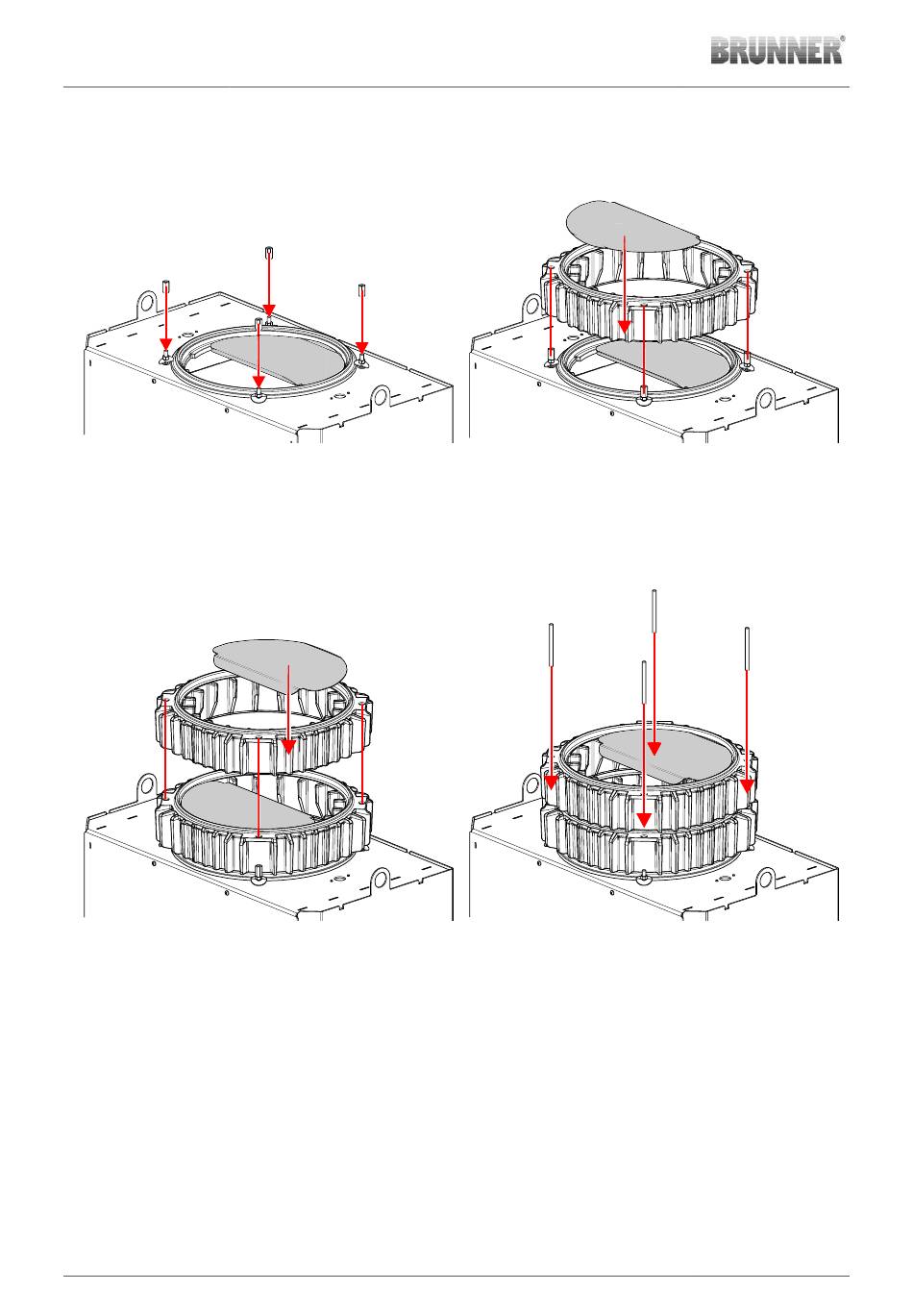

1: Langmuttern aufschrauben
Abb. 6: Langmuttern
3: Zweiten Wärmetauscherring Guss mit Umlen-
kung Wärmetauscher aufsetzen. Auf Lage der
Durchgangsbohrungen achten!
Abb. 8: Zweiter Wärmetauscherring mit Umlenkung
Nun wieder Langmuttern auf die Gewindestangen, analog Schritt 1, montieren und wie in den Schritten 2 - 4
die nächsten Wärmetauscherringe aufsetzen.
44 Aufbauanleitung HKD 13 / HKD 13 Tunnel (1.4)
2: Ersten Wärmetauscherring Guss mit Umlenkung
Wärmetauscher aufsetzen. Auf Lage der Durch-
gangsbohrungen zu Langmuttern achten!
Abb. 7: Erster Wärmetauscherring Guss mit Umlenkung
4: Gewindestangen einschrauben.
Abb. 9: Gewindestangen
