Die Bauteile sollten langsam aufgeheizt und auf Betriebstemperatur gebracht werden. Erst durch dieses
Tempern bekommen die Bauteile die endgültigen, optimalen Eigenschaften.
Während des Temperns den Aufstellraum gut belüften!

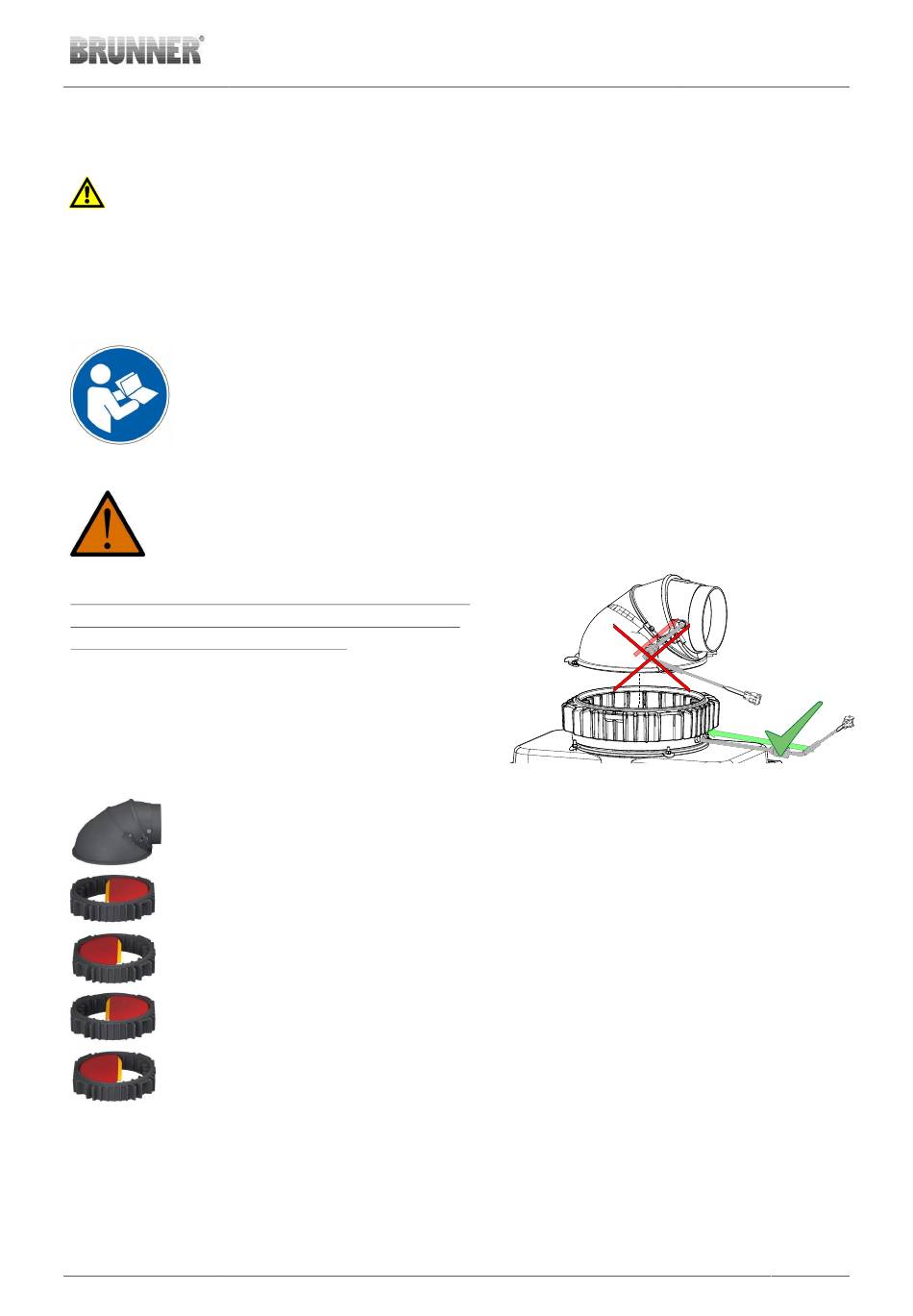

15.6 MONTAGE WÄRMETAUSCHERRINGE
Beachten Sie die beiliegende Montageanleitung!
Ist geplant die Wärmetauscherringe Guss auf einem Gerät der HKD -Serie in Kombination mit
einer EAS / EOS zu verwenden, so wird unbedingt der Zwischenring MAS 440 (Teilenummer
10077) zwischen KAT-Aufnahmering und erstem Wärmtauscherring benötigt.
Das Thermoelement muss in diesem Fall in die Auf-
nahme am Zwischenring und nicht am Stutzen der
Gusskuppel eingeschraubt werden!
Wir empfehlen den Einbau des Zwischenrings generell
bei einem Aufbau der Wärmetauscherringe auf einem Ge-
rät der HKD-Serie um eine spätere Nachrüstung mit einer
EAS / EOS zu ermöglichen.
Die Umlenkungen Wärmetauscher sind so einzulegen dass das Heizgas einen möglichst
langen Weg im Wärmetauscher zurücklegt; d.h. der Durchbrand im oberen Wärmetauscher-
ring Guss ist so zu legen dass dieser gegenüber dem Austritt der Heizgase z.B. aus der
Gusskuppel liegt. Die darunterliegenden Umlenkungen Wärmetauscher jeweils mit gegen-
überliegenden Ausbrand einlegen.
Die Aufkantung der geraden Seite der Umlenkung Wärmetauscher innerhalb der Wärme-
tauscherringe Guss muss nach unten zeigen!
