Pfaff 1171 Einstellanleitung Seite 331

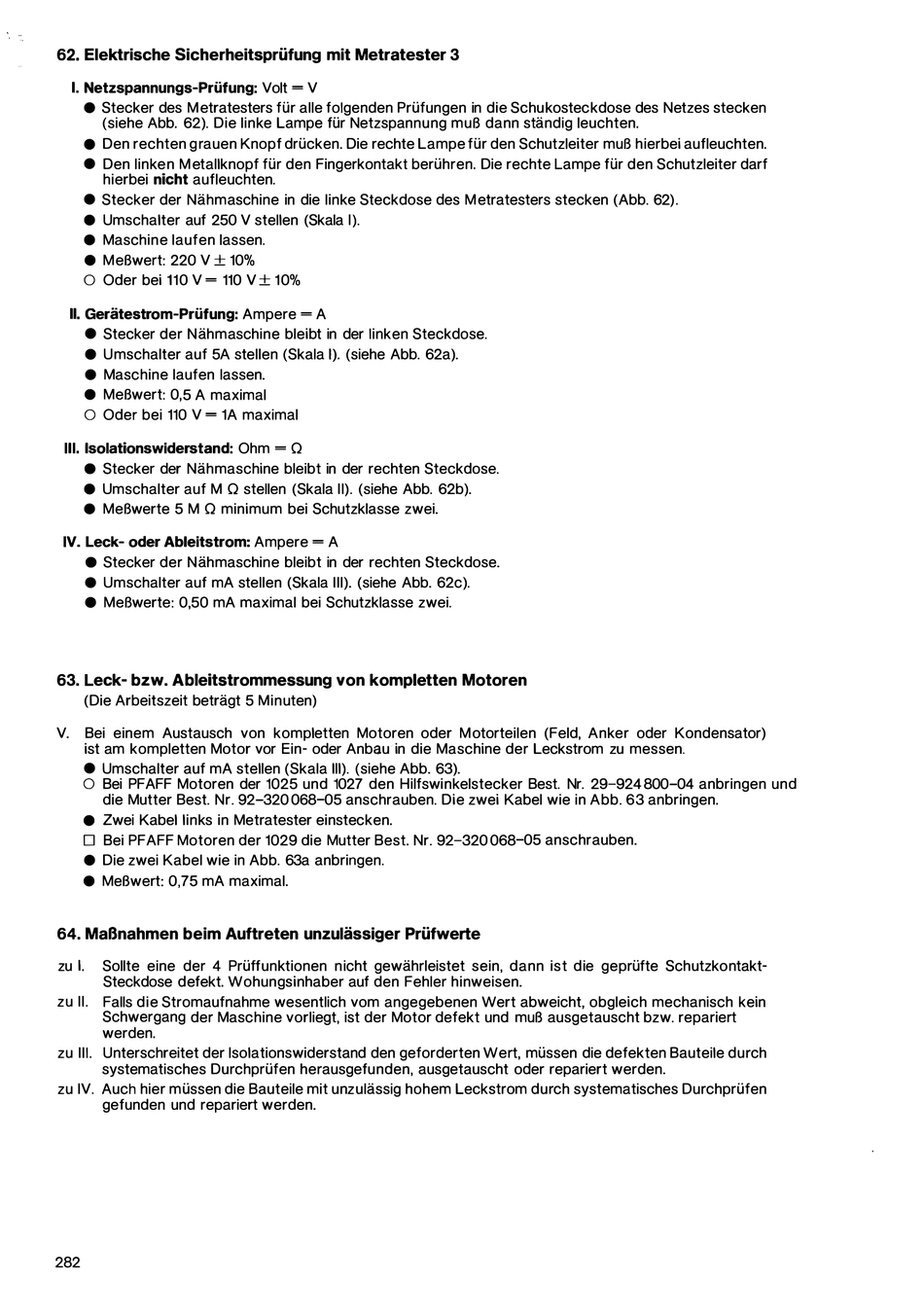

62. Elektrische Sicherheitsprufung mit Metratester 3
I.
Netzspannungs-Prufung:
e
Stecker des M etratesters fUr aile folgenden Pri.ifungen in die Schu kosteckdose des Netzes stecken
(siehe Abb. 62). Die Iinke Lampe fUr Netzspann u ng m u B dann standig leuchten.
e
Den rechten g rauen Knopf dri.icken. Die rechte Lampe fUr den Schutzleiter muB h ierbei aufleuchten.
e
Den linke n M etallknopf fUr den Fingerkontakt beri.ihren. Die rechte Lampe fUr den Schutzleiter darf
hierbei nicht aufleuchten.
e
Stecker der Nahmaschine in die Iinke Steckdose des M etratesters stecken (Abb. 62) .
e
Umschalter auf 250 V stellen (Skala
e
Maschi n e Iauten lassen.
e
M eBwert: 220 V ± 10%
0
Oder bei 1 1 0 V = 110 V ± 1 0%
II.
Geratestrom-Prufung:
e
Stecker der N ahmaschine bleibt in der linken Steckdose.
e
U mschalter auf 5A stellen (Skala
e
Maschine Iauten lassen.
e
MeBwert: 0,5 A maximal
0
Oder bei 110 V = 1A maximal
Ill. lsolationswiderstand:
•
Stecker der Nahmaschine bleibt in der rechten Steckdose.
e 0
Umschalter auf M
e 0
MeBwerte 5 M minimum bei Schutzklasse zwei.
IV. Leek- oder Ableitstrom:
•
Stecker der N ahmaschine bleibt in der rechten Steckdose.
e
Umschalter auf mA stellen (Skala I ll). (siehe Abb. 62c).
e
MeBwerte: 0,50 mA maximal bei Schutzklasse zwei.
63. Leek- bzw. Ableitstrommessung von kompletten Motoren
(Die Arbeitszeit betragt 5 M i n uten)
V. Bei einem Austausch von kompletten Motoren oder M otorteilen (Feld, Anker oder Kondensator)
ist am kompletten Motor vor Ein- oder Anbau in die Maschine der Leckstrom zu messen.
e
0
Umschalter auf mA stellen (Skala Ill). (siehe Abb. 63).
Bei PFAFF Motoren der 1025 und 1027 den H ilfswi nkelstecker Best. Nr. 29-924 800 - 04 anbringen und
die Mutter Best. Nr. 92 - 320 068 - 05 anschrauben. Die zwei Kabel wie in Abb. 63 anbringen.
e
Zwei Kabel links in Metratester einstecken.
D
Bei PFAFF Motoren der 1029 die Mutter Best. Nr. 92-320 068 - 05 anschrauben.
e
Die zwei Kabel wie in Abb. 63a anbringen.
e
MeBwert: 0,75 mA maximal.
64. MaBnahmen beim Auftreten unzulassiger Prufwerte
zu I. Sollte eine der 4 Pri.iffunktionen n icht gewahrleistet sein, dann ist d ie gepri.ifte Schutzkontakt­
Steckdose defekt. Wohungsinhaber auf den Fehler h i nweisen.
z u I I .
Falls d i e Stromaufnahme wesentlich vom angegebenen Wert abweicht, obgleich mechanisch kein
Schwergang der Maschine vorliegt, ist der Motor defekt und muB ausgetauscht bzw. repariert
werden.
zu I l l . Unterschreitet der lsolationswiderstand den geforderten Wert, mi.issen die defekten Bauteile d u rch
systematisches Durchpri.ifen herausgefu nden, ausgetauscht oder repariert werden.
zu IV. Auch hier m i.issen die Bauteile mit unz ulassig hohem Leckstrom d u rch systematisches Durchpri.ifen
gefunden und repariert werden.
282
Volt = V
1).
Ampere = A
1).
(siehe Abb. 62a).
0
Ohm =
stellen (Skala I I). (siehe Abb. 62b).
Ampere = A
