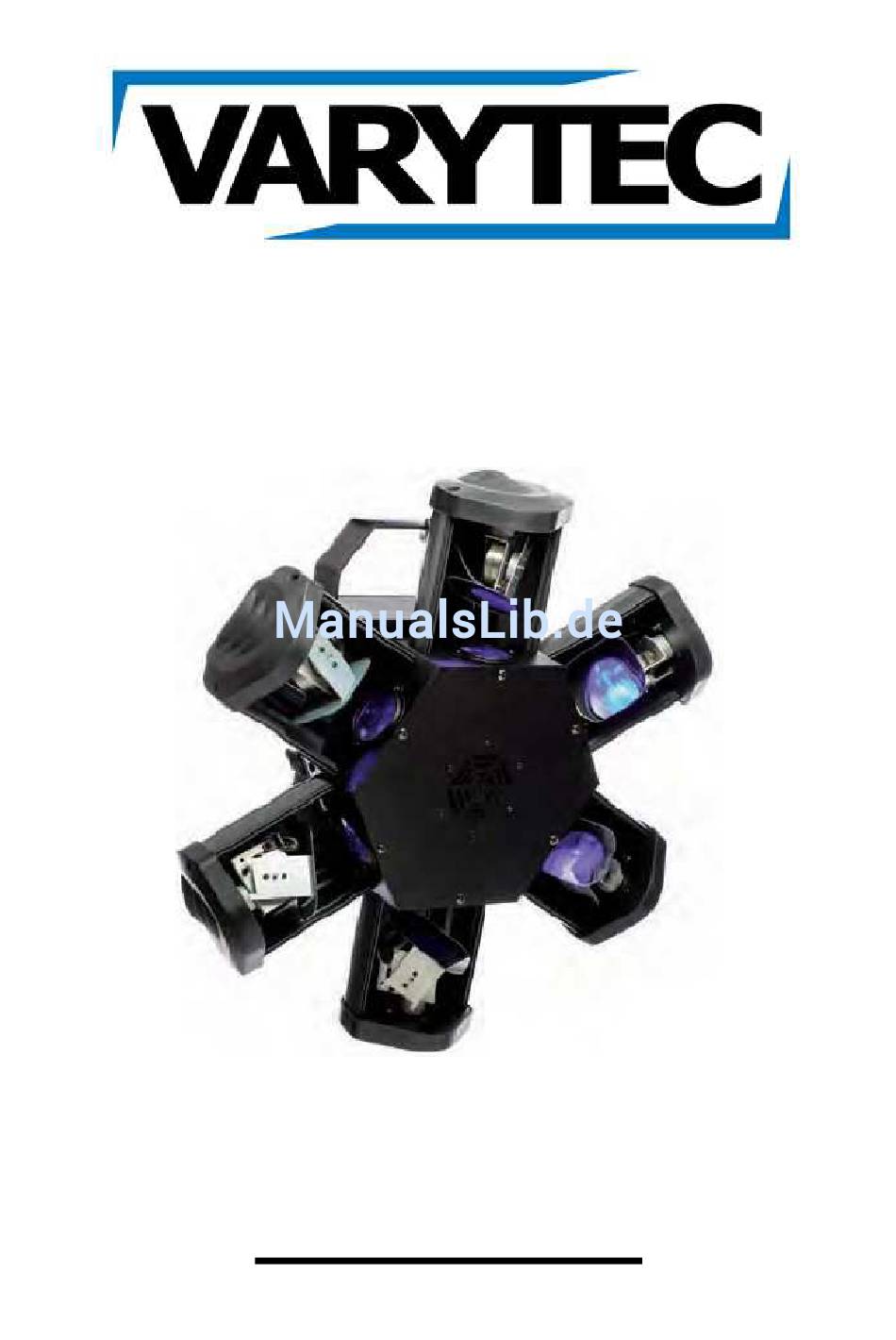

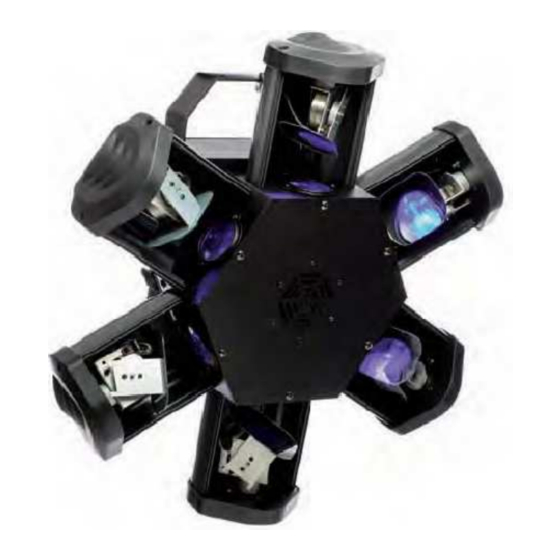

- Seite 1 Bedienungsanleitung LED Nucular...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Technische Informationen ........................ 4 DMX Modus ............................4 3.1. DMX Tabelle ..........................4 Bedienung des Menüs........................10 4.1. Menüstruktur .......................... 10 4.2. Beschreibung zum Menü ....................... 12 Master Slave Konfiguration ...................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Technische Informationen
ACHTUNG! Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur übernimmt für Folgeschäden die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen entsprechend der europäischen Sicherheitsnormen montiert sein. - Seite 5 51 – 70 Farbmakro 3 71 – 91 Farbmakro 4 92 – 111 Farbmakro 5 112 – 132 Farbmakro 6 133 – 153 Farbmakro 7 154 – 173 Farbmakro 8 174 – 194 Farbmakro 9 195 – 214 Farbmakro 10 215 –...
- Seite 6 186-193 CONGOBLAU 194-201 PASTELLGELBGRÜN 202-208 MOSSGRÜN 209-216 URSPRÜNGLICHES GRÜN 217-224 DOUBLE CTB 225-231 FULL CTB 232-239 HALF CTB 240-247 BLAU DUNKEL 248-255 WEIß 0 – 255 Spiegel 2 Pan 0 – 255 Spiegel 2 Tilt Farbmakros LED 2 0 - 255 Siehe Kanal 3 0 –...
- Seite 7 32-38 GALLO GOLD 39-46 GOLDEN AMBER 47-54 ROT HELL 55-62 ROT MITTEL 63-69 PINK MITTEL 70-77 BROADWAY PINK 78-85 FOLLIES PINK 86-92 LAVENDELBLAU HELL 93-100 SPEZIELLES LAVENDELBLAU 101-108 LAVENDELBLAU 109-116 INDIGOBLAU 117-123 HEMSLEYBLAU 124-131 TIPTONBLAU 132-139 STAHLBLAUBLAU HELL 140-147 HIMMELBLAU HELL 148-154 HIMMELBLAU 155-162...
- Seite 8 0 - 255 Siehe Kanal 3 0 – 255 Spiegel 5 Pan 0 – 255 Spiegel 5 Tilt Farbmakros LED 5 0 - 255 Siehe Kanal 3 0 – 255 Spiegel 6 Pan 0 – 255 Spiegel 6 Tilt Farbmakros LED 6 0 - 255 Siehe Kanal 3...
- Seite 9 Sollten sie Kabellängen über 100m benutzen, so stecken sie einen Endwiderstand in den DMX Out des letzten Gerätes in ihrer Kette. Benutzen sie ausschließlich Kabel mit einer 110Ohm Schirmung als DMX Kabel. Als Stecker sollten XLR Verbinder zum Einsatz kommen! Die Belegung ist wie folgt: Wenn sie einen DMX Terminator selbst anfertigen wollen, so müssen sie, wie in der unteren Zeichnung einen Endwiderstand einfügen.
-
Seite 10: Bedienung Des Menüs
4. Bedienung des Menüs 4.1. Menüstruktur Addr DMX 512 Adresse einstellen ChNd Kanal Modus 18Ch 22Ch SLNd NASt Master Modus SL 1 Slave Modus normal SL 2 Slave Modus 2 Light Show ShNd Show Modus 1 – 18 Sh18 SoUn Sound Modus AN Sound Modus Off 10 / 15... - Seite 11 bLNd Blackout Modus ON Blackout Modus OFF LED An LED Aus dISP dISP Display normal dSIP Display gedreht tESt Selbsttest Modus Nanu Manueller Testmodus rEd1 bLu6 FhrS Arbeitsstunden des Gerätes Version der Software rSEt Auf Werkseinstellungen zurück setzen. 11 / 15...
-
Seite 12: Beschreibung Zum Menü
4.2. Beschreibung zum Menü Addr DMX Adresse einstellen 1. Drücken sie die UP/DOWN Knöpfe, bis Addr im Display steht. 2. Drücken sie jetzt ENTER 3. Es wird nun 1 blinkend angezeigt. Drücken sie die UP/DOWN Knöpfe um eine Adresse zwischen 1 und 512 einzustellen. 4. - Seite 13 Display abschalten nach 10 Sekunden 9. Drücken sie die UP/DOWN Knöpfe, bis LED im Display steht. 10. Drücken sie jetzt ENTER 11. Benutzen sie nun die UP/DOWN Tasten, Zwischen on und oFF zu wählen. On bedeutet dauerhaft An und OFF bedeutet nach 10s AUS. 12.
-
Seite 14: Master Slave Konfiguration
5. Master Slave Konfiguration Wenn sie die mehrere Geräte miteinander steuern wollen, können sie diese im Master Slave Modus betreiben. Hierfür verbinden sie bitte alle zu steuernden Geräte (bis zu 16 Stück) per DMX Kabel, wie wenn sie die Geräte per DMX steuern wollten. Das erste Gerät in der Linie ist grundsätzlich der Master und gibt seine Einstellungen zu den anderen Geräten weiter. - Seite 15 Importeur: B & K Braun GmbH Industriestraße 1 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 15 / 15...
