Inhaltszusammenfassung für Varytec LED Typhoon PAR Outdoor 12x10

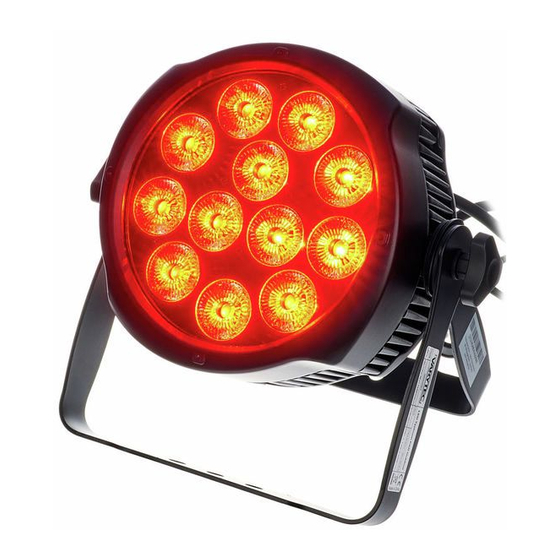

- Seite 1 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 28.04.2020, ID: 386284_420255 (V3)
-
Seite 3: Inhaltsverzeichnis
Anschlüsse und Bedienelemente....................27 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Hauptmenü............................33 7.3 Menüübersicht..........................41 7.4 Funktionen im 3-Kanal-DMX-Modus..................43 7.5 Funktionen im 6-Kanal-DMX-Modus..................43 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 4 7.6 Funktionen im 8-Kanal-DMX-Modus..................44 7.7 Funktionen im 10-Kanal-DMX-Modus..................46 7.8 Funktionen im 13-Kanal-DMX-Modus..................51 Technische Daten............................ 59 Stecker- und Anschlussbelegungen....................64 Fehlerbehebung............................66 Reinigung..............................68 Umweltschutz............................69 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 5 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 6: Allgemeine Hinweise
Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 7: Weitere Informationen
Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 8: Darstellungsmittel
Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 9: Symbole Und Signalwörter
Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 10: Bedeutung
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 11 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor heißer Oberfläche. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 12: Sicherheit
Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 13 Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 14 Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 15 Die Oberfläche des Geräts kann im Betrieb sehr heiß werden. Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen und warten Sie nach dem Ausschalten mindestens 15 Minuten. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 16: Stromversorgung
Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 17: Leistungsmerkmale
Stabiler Doppelbügel für sichere Befestigung an Traversen oder festen Stand am Boden Anschlüsse für Energieversorgung und DMX-Steuerung mittels – LED Typhoon PAR Outdoor 12x10 (Artnr. 386284): fest angeschlossene Kabel mit spritzwassergeschützten verschraub- und verriegelbaren Steckern und Kupplungen – LED Typhoon True PAR 12x10 Outdoor (Artnr. 420255): spritzwassergeschützte ver‐... - Seite 18 Sonnenlicht und UV-Strahlen). Die Dichtungen und Verschraubungen der Geräte müssen regelmäßig überprüft werden, um einen störungsfreien Betrieb sicherzustellen. Ziehen Sie im Zweifelsfall rechtzeitig eine Fach‐ werkstatt hinzu. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 19: Installation
Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 20: Überhitzungsgefahr
Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 21 In offene Verbinder (Stecker und Kupplungen) von DMX- oder Stromversorgungs‐ kabeln eindringende Feuchtigkeit kann zu Kurzschlüssen führen. Verschließen Sie nicht benutzte Verbinder mit dafür vorgesehenen Endkappen (www.thomann.de). LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 22 Achten Sie dabei darauf, dass der flexible Dichtungsring vollständig anliegt. Drehen Sie die Überwurfmutter gerade auf das Gewinde der Kupplung. Ziehen Sie die Überwurfmutter handfest an. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 23 Das Sicherheitsfangseil muss am Bügel (bei Artnr. 386284) bzw. an der Fangseilöse (Artnr. 420255) befestigt werden. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 24: Inbetriebnahme
Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 25 Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 26 Programmieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 27: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente LED Typhoon PAR Outdoor 12x10 (Artnr. 386284) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 28 Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. [DOWN] Verringert den angezeigten Wert um eins. [UP] Erhöht den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 29 4 Zweiteiliger Bügel zum Aufhängen oder Aufstellen und zur Befestigung des Sicherheitsfangseils 5 [DMX OUT] DMX-Ausgang 6 [DMX IN] DMX-Eingang 7 [POWER IN] Anschluss Versorgungsspannung ankommend (Power Twist IP65) 8 Druckausgleichselement LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 30 Anschlüsse und Bedienelemente LED Typhoon True PAR 12x10 Outdoor (Artnr. 420255) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 31 Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. [DOWN] Verringert den angezeigten Wert um eins. [UP] Erhöht den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 32 6 [POWER OUT] Anschluss Versorgungsspannung abgehend (Power Twist IP65) 7 [POWER IN] Anschluss Versorgungsspannung ankommend (Power Twist IP65) 8 [DMX IN] DMX-Eingang, ausgeführt als 5-poliger XLR-Einbaustecker 9 Druckausgleichselement LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 33: Bedienung
Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät vom Stromnetz trennen. Um mit den Standardwerten neu zu starten, benutzen Sie die Funktion „RESET“ . Die folgende Tabelle zeigt die Einstellmöglichkeiten im Menü. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 34: Bedeutung
„SET UP“ „ID number“ Einstellen einer individuellen Geräte-ID. Damit können Gruppen von Geräten mit gleicher DMX-Adresse über DMX-Kanal 13 einzeln angesteuert werden. „OFF“ Keine ID zugeteilt LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 35 Maximaltemperatur, deren Überschreitung im Display gemeldet werden soll „002“ … „120“ Temperatur in °C „Dimmer RED“ „0“ … „255“ Maximale Intensität Rot (0 % bis 100 %) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 36 „INFORMATION“ „Software Vx.y.z“ Firmware-Version des Geräts anzeigen „Hardware Hx.y.z“ Hardware-Version des Geräts anzeigen „Fix times xh ym“ Betriebsstundenanzeige „AUTO“ Vorprogrammierte automatische Show „SPEED“ „0“ … „31“ LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 37 Anteil Weiß (0 % bis 100 %) „AMB“ „0“ … „255“ Anteil Bernsteinfarben (0 % bis 100 %) „UV“ „0“ … „255“ Anteil UV (0 % bis 100 %) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 38 „STAT STROB“ „01“ … „70“ Stroboskop-Effekt mit ansteigender Geschwindig‐ keit „EDIT“ Definieren selbst erstellter automatischer Shows „PRO1“ … „PRO11“ Auswahl der Show, die definiert werden soll. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 39 Anteil Blau (0 % bis 100 %) „WHITE“ „0“ … „255“ Anteil Weiß (0 % bis 100 %) „AMB“ „0“ … „255“ Anteil Bernsteinfarben (0 % bis 100 %) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 40 Geräte mit dem Master und drücken Sie [ENTER], um die Daten zu übertragen. „RESET“ Rücksetzen auf Werkseinstellungen. Drücken Sie [ENTER], um den Reset zu starten. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 41: Menüübersicht
Bedienung 7.3 Menüübersicht LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 42 Bedienung LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 43: Funktionen Im 3-Kanal-Dmx-Modus
Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 44: Funktionen Im 8-Kanal-Dmx-Modus
Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernsteinfarben (0 % bis 100 %) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 45 Intensität UV (0 % bis 100 %) Dimmerkurven mit Nachglimm-Effekt 0…49 Standard 50…99 Dimmer-Modus 1 (leichtes Nachglimmen) 100…149 Dimmer-Modus 2 150…199 Dimmer-Modus 3 200…255 Dimmer-Modus 4 (starkes Nachglimmen) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 46: Funktionen Im 10-Kanal-Dmx-Modus
Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernsteinfarben (0 % bis 100 %) 0…255 Intensität UV (0 % bis 100 %) Farbauswahl 0…19 Keine 20…23 24…27 Grün LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 47 32…35 Gelb 36…39 Cyan 40…43 Magenta 44…47 Weiß 48…51 Orange 52…55 Pink 56…59 Violett 60…63 Aquamarin 64…67 Himmelblau 68…71 Minzweiß 1 72…75 Zartes Pink 76…79 Hellblau LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 48 Gelb 2 92…95 Stroh 96…99 RGB-Weiß 100…103 Hellrosé 104…107 Dunkles Pink 108…111 Magenta 2 112…115 Türkis 116…119 Mittleres Blaugrün 120…123 Blaugrün 124…127 Helles Pink 128…131 Mittleres Blau LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 49 Heller Lavendel 144…147 Apricot 148…151 Dunkler Lavendel 152…155 Schokolade 156…159 Einfaches Blau 160…163 Überraschungspink 164…167 Scarlet 168…171 Überraschungs Pfirsichfarben 172…175 Schmutzigweiß 1 176…179 English Rose 180…183 Mauve LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 50 Urban Blue 200…203 Kaltlbau 204…207 Hell Lachsfarben 208…211 Schmutzigweiß 2 212…215 Cherry Rose 216…219 Fleischfarben 220…223 Skeleton Exotic Sangria 224…255 Leuchtendes Rosé Farbmakros 0…6 Keine Funktion LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 51: Funktionen Im 13-Kanal-Dmx-Modus
Helligkeit (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 52 Keine Funktion 11…90 Farbmakro 1…8 91…100 Pulseffekt Grün/Rot 101…110 Pulseffekt Blau/Rot 111…120 Pulseffekt Blau/Grün 121…130 Pulseffekt Gelb/Blau 131…140 Pulseffekt Hellblau/Rot 141…150 Pulseffekt Grün/Pink 151…160 Farbwechsel Mint/Gelb/Magenta LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 53 Weiß 1 206…210 Weiß 2 211…215 Weiß 3 216…220 Weiß 4 221…225 Weiß 5 226…230 Weiß 6 231…235 Weiß 7 236…240 Weiß 8 241…245 Weiß 9 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 54 9…10 Farbwechsel RGBWA/UV 11…20 Farbwechsel mit 22 Farben 21…30 Ramp-Effekt Up/Down 31…40 Fade-Programm mit 22 Farben 41…50 Multicolor-Strobe-Effekt mit sechs Farben 51…60 Farbwechsel mit 24 Farben LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 55 Selbst erstellte automatische Show 6 151…160 Selbst erstellte automatische Show 7 161…170 Selbst erstellte automatische Show 8 171…180 Selbst erstellte automatische Show 9 181…190 Selbst erstellte automatische Show 10 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 56 Zuordnung der IDs bei Geräten mit gleicher DMX-Adresse gemäß folgender Tabelle. Wenn am Gerät eine ID eingestellt ist, reagiert es nur, wenn diese ID mit Kanal 13 angewählt wird. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 57 ID 10 ID 27 ID 44 ID 61 110…119 ID 11 ID 28 ID 45 ID 62 120…129 ID 12 ID 29 ID 46 ID 63 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 58 ID 64 140…149 ID 14 ID 31 ID 48 ID 65 150…159 ID 15 ID 32 ID 49 ID 66 160…169 ID 16 ID 33 ID 50 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 59: Technische Daten
Artnr. 420255 Lichtquelle 12 × 6-in-1-RGBAW-UV-LED, je 10 W Optische Eigenschaften Abstrahlwinkel 15° Ansteuerung Tasten und Display am Gerät Anzahl der DMX-Kanäle 3, 6, 8, 10 13 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 60 Kabel mit gangsbuchse spritzwasserge‐ Power Twist TR1 schütztem ver‐ IP65 schraub- und ver‐ riegelbarem Stecker DMX-Ansteuerung fest angeschlos‐ XLR-Einbaustecker senes Kabel mit (IP65), 5-polig DMX-IP65-Steck‐ verbinder LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 61 Kupplung DMX-Ansteuerung fest angeschlos‐ XLR-Einbaukupp‐ senes Kabel mit lung (IP65), 5-polig DMX-IP65-Steck‐ verbinder Leistungsaufnahme 120 W Versorgungsspannung 100 – 240 V 50/60 Hz Schutzart IP65 LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 62 Abmessungen (B × H × T) 305 mm × 143 mm × 288 mm Gewicht 4,54 kg Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen Relative Luftfeuchte 50 %, nicht kondensierend LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 63 Flat PAR Flat PAR Anzahl der LEDs Farbmischung RGBAW-UV RGBAW-UV LED-Typ x-in-1 x-in-1 Bodengehäuse Lüfterlos Fernbedienung nicht möglich nicht möglich Kabelloses DMX Nein Nein Gehäusefarbe Schwarz Schwarz LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 64: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 65 DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 66: Fehlerbehebung
Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 67 Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
-
Seite 68: Reinigung
Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... -
Seite 69: Umweltschutz
Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR... - Seite 70 Notizen LED Typhoon PAR Outdoor 12x10, LED Typhoon True PAR 12x10 Outdoor LED outdoor PAR...
- Seite 72 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
