Inhaltszusammenfassung für Varytec BAT.PAR 144 RGBW

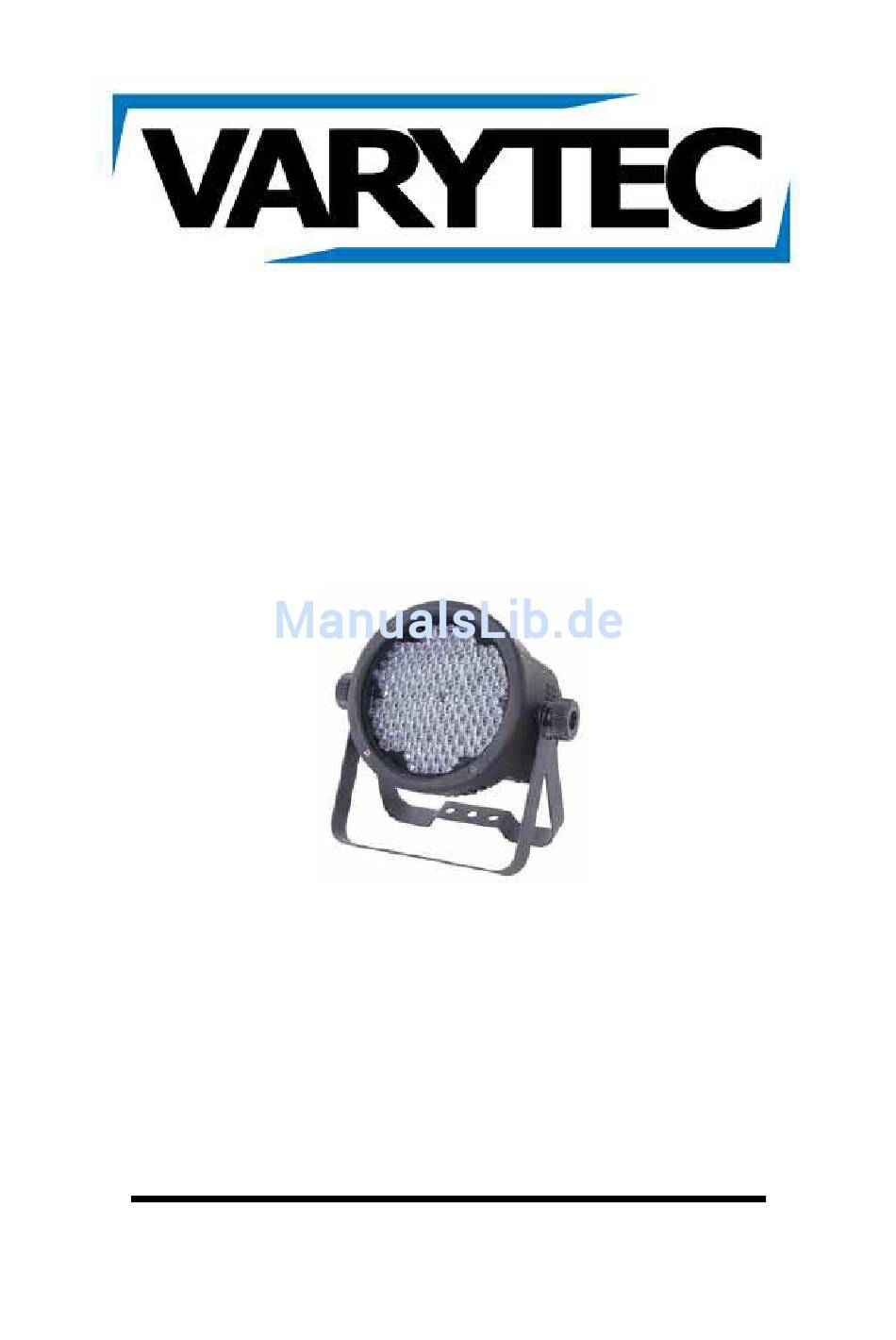

- Seite 1 Bedienungsanleitung BAT.PAR 144 RGBW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 3.2. Abmessungen .......................... 7 Verbindungen ........................... 8 4.1. DMX Verbindungen ......................... 8 4.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im nur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. Freien) zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf der BAT.PAR 144 RGBW. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 3.2. Abmessungen 7 / 16... -
Seite 8: Verbindungen
4. Verbindungen 4.1. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. Achten Sie darauf immer geschirmte Kabel zu benutzen 3Pin oder 5Pin XLR Kabel eignen sich dafür. Wenn Sie einen Controller mit 5Pin Ausgang benutzen wollen, benötigen Sie einen Adapter von 5Pin auf 3Pin. -
Seite 9: Bedienung
5. Bedienung Drücken Sie MENU, um in das Menü zu gelangen. Mit UP/DOWN können Sie das gewünschte Untermenü auswählen. Bestätigen Sie ihre Auswahl mit ENTER- Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie ihre Auswahl mit ENTER. Durch Drücken von MENU gelangen Sie zurück zum Hauptmenü. -
Seite 10: Dmx Tabelle
6. DMX Tabelle 6.1. DMX Modus 1 (1 Kanal) Kanal Wert von Wert bis Funktion Keine Funktion Farbe 1 Farbe 2 Farbe 3 Farbe 4 Farbe 5 Farbe 6 Farbe 7 Farbe 8 Farbe 9 Farbe 10 Farbe 11 Farbe 12 Farbe 13 Farbe 14 Farbe 15... -
Seite 11: Dmx Modus 2 (4 Kanäle)
Farbe 41 Farbe 42 Farbe 43 Farbe 44 Farbe 45 Farbe 46 Farbe 47 Farbe 48 Farbe 49 Farbe 50 Farbe 51 6.2. DMX Modus 2 (4 Kanäle) Kanäle Wert von Wert bis Funktion Dimmer rot 0 – 100% Dimmer grün 0 – 100% Dimmer blau 0 –... - Seite 12 Automatikprogramm 10 Automatikprogramm 11 Automatikprogramm 12 Automatikprogramm 13 Sound-to-Light Modus 1 Sound-to-Light Modus 2 Einstellen der Geschwindigkeit für Kanal 6 und die Werte 16 – 223. Einstellen der Mikrofonempfindlichkeit für Kanal 6 und die Werte 224 – 255. Strobo langsam – schnell, wenn Kanal 6 nicht aktiviert ist.
-
Seite 13: Akku
7. Akku 1. An der Oberseite des Gerätes befindet sich eine Ladestandsanzeige. 2. Das Gerät kann während des Ladevorgangs genutzt werden. • Stecken Sie die Akkus in die dafür vorgesehenen Steckplätze (es können maximal 2 Akkus gleichzeitig geladen werden) und entfernen Sie diese nicht bevor der Ladevorgang beendet ist. -
Seite 14: Fernbedienung
8. Fernbedienung 14 / 16... -
Seite 15: Technische Daten
9. Technische Daten Stromversorgung Spannung 100 – 240 V / 50-60 Hz mit mitgeliefertem Netzteil Akku Lichtquelle LM Typ 144x 10mm LEDs Farbspektrum 36x rot, 48x grün, 36x blau, 24x Weiß Anschlüsse Strom in Anschluss für Netzteil XLR in/out 3pol Controlling Sound-to-Light Automatik... - Seite 16 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 16 / 16...
