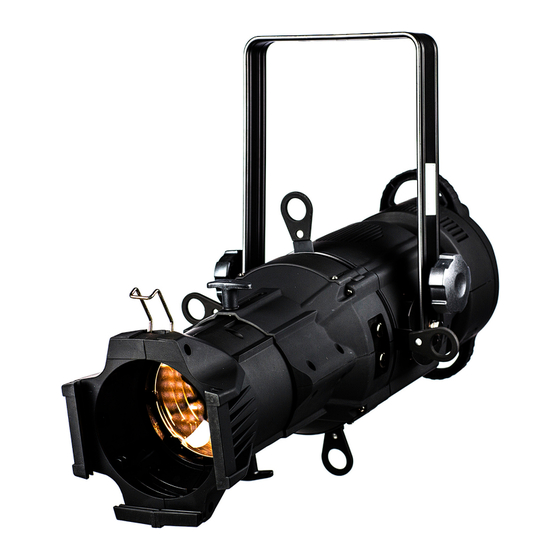

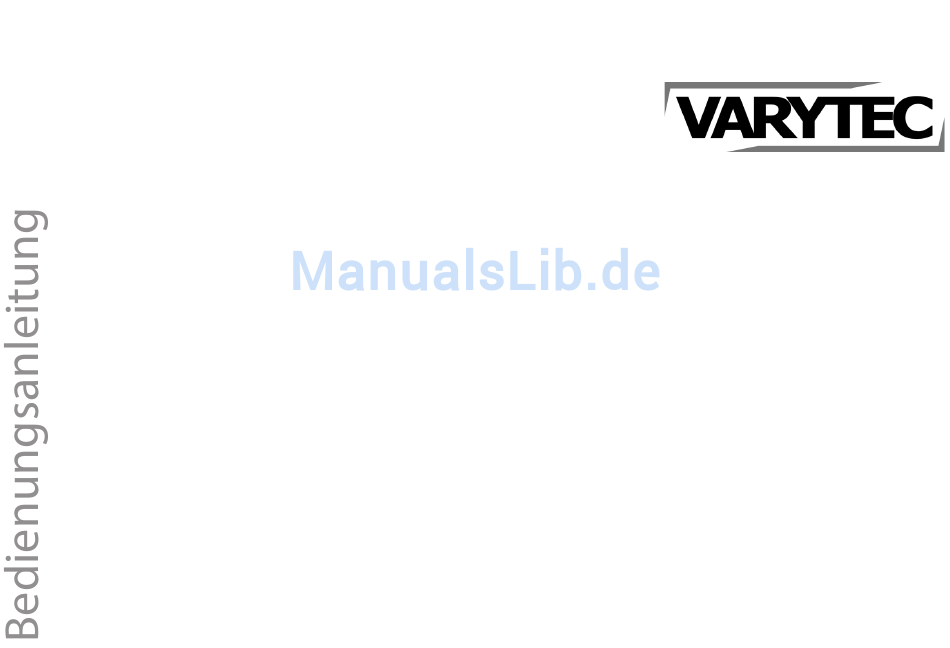

- Seite 1 LED Profile 150W 3200K LED-spotlight...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 12.01.2018, ID: 373481...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................24 Bedienung..............................29 7.1 Gerät starten............................29 7.2 Hauptmenü............................29 7.3 Menüübersicht..........................31 7.4 Funktionen im DMX-Modus......................31 Technische Daten............................ 32 LED Profile 150W 3200K LED-spotlight... - Seite 4 Inhaltsverzeichnis Stecker- und Anschlussbelegungen....................33 Fehlerbehebung............................34 Reinigung..............................36 Umweltschutz............................37 LED Profile 150W 3200K LED-spotlight...
- Seite 5 LED Profile 150W 3200K LED-spotlight...
-
Seite 6: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. LED Profile 150W 3200K LED-spotlight... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. LED Profile 150W 3200K LED-spotlight... -
Seite 8: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. LED Profile 150W 3200K LED-spotlight... - Seite 9 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Profile 150W 3200K LED-spotlight...
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Profile 150W 3200K LED-spotlight...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. LED Profile 150W 3200K LED-spotlight... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. LED Profile 150W 3200K LED-spotlight...
- Seite 13 Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. LED Profile 150W 3200K LED-spotlight...
- Seite 14 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. LED Profile 150W 3200K LED-spotlight...
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. LED Profile 150W 3200K LED-spotlight... -
Seite 16: Leistungsmerkmale
1 × Warmweiß-LED, 150 W Farbtemperatur: 3200 K Betrieb im Stand-Alone oder DMX-Modus Bedienung über Tasten und Display am Gerät Robustes platzsparendes Kunststoffgehäuse mit Montagebügel Geeignet für den Einsatz in Clubs, Bars, Bühnen, Ausstellungen usw. LED Profile 150W 3200K LED-spotlight... -
Seite 17: Installation
WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. LED Profile 150W 3200K LED-spotlight... - Seite 18 Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. LED Profile 150W 3200K LED-spotlight...
- Seite 19 Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. LED Profile 150W 3200K LED-spotlight...
- Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Profile 150W 3200K LED-spotlight...
-
Seite 21: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Profile 150W 3200K LED-spotlight... - Seite 22 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. LED Profile 150W 3200K LED-spotlight...
- Seite 23 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. LED Profile 150W 3200K LED-spotlight...
-
Seite 24: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente LED Profile 150W 3200K LED-spotlight... - Seite 25 4, 5 [UP], [DOWN] Erhöht bzw. verringert den angezeigten Wert um eins. 6 [MENU] Aktiviert das Hauptmenü bzw. ein Untermenü. 7 [DMX OUT] DMX-Ausgang 8 Feststellschrauben für den Bügel. 9 [DMX IN] DMX-Eingang 10 Netzkabel LED Profile 150W 3200K LED-spotlight...
- Seite 26 11 Sicherungshalter. Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs. 12 Hauptschalter. Schaltet das Gerät ein und aus. 13 Bügel zum Aufhängen oder Aufstellen. 14 Griff zum Schwenken des Geräts. LED Profile 150W 3200K LED-spotlight...
- Seite 27 Anschlüsse und Bedienelemente LED Profile 150W 3200K LED-spotlight...
- Seite 28 16 Arretierungsschraube für Fokus. 17, 18 Schrauben zur Feineinstellung des Fokus. Zum Einstellen lösen Sie die Schrauben auf beiden Seiten und bewegen Sie die Linse in die gewünschte Position. 19 Halter für Farbfolien oder Filter. LED Profile 150W 3200K LED-spotlight...
-
Seite 29: Bedienung
Display den gewünschten Parameter bzw. Wert anzeigt, drücken Sie [ENTER], um in das jeweilige Untermenü zu gelangen oder einen neuen Wert zu bestätigen. Um ohne Ände- rungen zur vorherigen Menüebene zurückzukehren, drücken Sie [MENU]. LED Profile 150W 3200K LED-spotlight... - Seite 30 Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen und anschließend [MENU], um wieder in das übergeordnete Menü zu kommen. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie ohne vorhe- rige Bestätigung [MENU]. LED Profile 150W 3200K LED-spotlight...
-
Seite 31: Menüübersicht
Bedienung 7.3 Menüübersicht 7.4 Funktionen im DMX-Modus Kanal Wert Funktion 0 … 255 Intensität Warmweiß (0 % bis 100 %) LED Profile 150W 3200K LED-spotlight... -
Seite 32: Technische Daten
230 V 50 Hz Leistungsaufnahme 175 W Sicherung 5 mm × 20 mm, 5 A, 250 V, flink Abmessungen (B × H × T ) 270 mm × 290 mm × 590 mm Gewicht 6,5 kg LED Profile 150W 3200K LED-spotlight... -
Seite 33: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) LED Profile 150W 3200K LED-spotlight... -
Seite 34: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Profile 150W 3200K LED-spotlight... - Seite 35 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Profile 150W 3200K LED-spotlight...
-
Seite 36: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie- bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! LED Profile 150W 3200K LED-spotlight... -
Seite 37: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Profile 150W 3200K LED-spotlight... - Seite 38 Notizen LED Profile 150W 3200K LED-spotlight...
