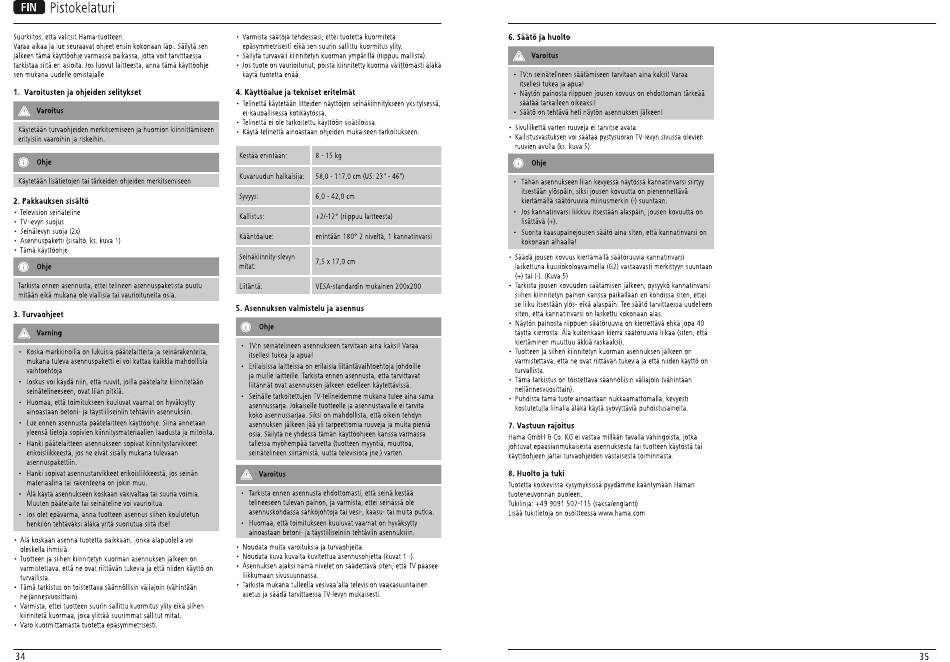

Hama 00108728 Bedienungsanleitung Seite 18

Pistokelaturi
FIN
Suurkiitos, että valitsit Hama-tuotteen
Varaaaikaaja ue seuraavat o hjeetensinkokonaanäpi. Säilytäsen
jä keen tämäkäyttöohje varmassa paikassa, jottavoittarvittaessa
tarklstaasiitä eri asioita JosIuovutIaitteesta,annatämä käyttöohje
sen mukanauudele omistajale
1. Varoitusten ja ohjeiden selitykset
Varoitus
Käytetään turvaohjeidenmerkitsemiseen j a huomionkiinnittämiseen
erityisiinvaaroihinja riskeihin
Ohje
n Käytetää lisätietojen tai tärkeiden ohjeiden merkitsemiseen
2. Pakkauksen sisältö
• Television sanäteline
• TV evynsuojus
• Seinälevyn suoja(2K)
• Asennuspaketti (sisältö,ks kuva 1)
• Tämäkäyttöohje
Ohje
Tarkista ennenasennusta, e tteitelineenasennuspaketista p uutu
mitään eikä mukana ole viallisia tai vaurioituneita osia
3. Turvaohjeet
Varning
• Koskamarkkinoilla on Iukuisiapäätelaitteita ja seinärakenteita,
mukanatulevaasennuspaketti ei voi kattaakaikkiamahdollisia
vaihtoehtoja
• Joskus v oikäydä niin,ettäruuvit, j oilla päätelaite k iinnitetåän
seinätelineeseen, ovatIiian pitkiä
• Huomaa,ettätoimitukseenkuuluvatvaarnaton hyväksytty
ainoastaanbetoni-ja täystiiliseiniintehtäviinasennuksiin
• Lueennenasennusta päätelaitteenkäyttöohje Siinäannetaan
yleensä tietoja sopivienkiinnitysmateriaalien I aadusta ja mitoista
• Hankipäätelaitteenasennukseen s opivatkiinnitystarvikkeet
erikoisliikkeestä, jos ne eivätsisällymukana tulevaan
asennuspakettiin
• Hanki s opivat asennustarvikkeet erikoisliikkeestä, josseinän
materiaalinatai rakenteenaon jokin muu
• Äläkäytä asennukseen koskaan v äkiva taataisuuria voimia
Muuten päätelaitetai seinäteline voi vaurioitua.
• Josolet epävarma, a nna tuotteenasennussiihen koulutetun
henkilöntehtäväksi ä läkäyritä suoriutuasiitä itse!
• Aä koskaan asennatuotetta paikkaan, j onka aapuolela voi
Oleskela ihmisiä
• Tuotteen ja siihenkiinnitetynkuormanasennuksen jälkeenon
varmistettava, e ttä neovat riittäväntukeviaja että niidenkäyttöon
turvallista
• Tämä tarkistuson toistettavasäännöllisin väliajoin(vähintään
nejännesvuositta n)
• Varmista , etteituotteen suurin sallittukuormitus y lityeikäsiihen
kiinnitetäkuormaa,joka ylittää suurimmat s allitut mitat
• Varokuormittamasta tuotetta epäsymmetrisesti
34
• Varmista säätöjätehdessäsi, e tteituotetta kuormiteta
epäsymmetrisesti eikäsensuurin sallittu kuormitus ylity
• Säilytå turvavåli kiinnitetyn kuorman ympäril ä (riippuu mallista)
• Jostuote on vaurioitunut,poistakiinnitettykuormavälittömästiäläkä
käytätuotetta enää
4. Käyttöalue ja tekniset eritelmät
• Telinettä k äytetään l itteiden näyttöjen s einäkiinnitykseen yksityisessä,
ei-kaupallisessa k otikäytössä
• Telinettäeiole tarkoitettukäyttöönsisätiloissa
• Käytå telinettä ainoastaan ohjeiden mukaiseen tarkoitukseen
Kuvaruudun halkaisija: 58,0 117,0 (US:23" - 46")
Syvyys: - 42,0 cm
+2/-120(riippuu Iaitteesta)
Kallistus:
Kääntöalue: enintään 1800 2 niveltä, I kannatinvarsi
Seinäkiinnityslevyn
mitat:
VESA standardin mukainen 200x200
Liitäntä:
5. Asennuksenvalmistelu ja asennus
(0
Ohje
• TV•.n seinätelineen asennukseen tarvitaan aina kaksi! Varaa
itsellesi t ukeaja apua!
• Erilaisissa Iaitteissa on erilaisiaIiitäntävaihtoehtoja johdoille
ja muille Iaitteille Tarkista ennenasennusta, e ttä tarvittavat
Iiitännätovatasennuksen jälkeenedelleenkäytettävissä
• Seinälle tarkoitettujenTVtelineidemmemukanatuleeainasama
asennussarja. Jokaiselle tuotteelleja asennustavalle e i tarvita
kokoasennussarjaa Siksion mahdoIIi5ta, että oikeintehdyn
asennuksen jälkeenjää yli tarpeettomiaruuvejaja muita pieniä
osia. Säilytäne yhdesså tämänkäyttöohjeen kanssa varmassa
tallessamyöhempää tarvetta (tuotteenmyyntiä,muuttoa,
seinätelineen siirtämistä,uutta televisiota jne ) varten
Varoitus
• Tarkista ennen asennusta ehdottomasti, että seinä kestää
telineeseen tulevanpainon,ja varmista,etteiseinässä ole
asennuskohdassa sähköjohtoja tai vesi-, k aasu- tai muitaputkia
• Huomaa, e ttä toimitukseenkuuluvatvaarnaton hyväksytty
ainoastaanbetoni-ja täystiiiseiniintehtäviin asennuksiin
• Noudatamuitavaroituksia ja turvaohjeita
• Noudatakuvakuvata kuvitettuaasennusohjetta (kuvatI -)
• Asennuksen ajaksi n an-lä nivelet o nsäädettävä siten, e ttäTVpääsee
iikkumaan sivusuunnassa
• Tarkista mukana tul eella vesivaa'al a television vaakasuuntainen
asetus ja säädä tarvittaessa TV evyn mukaisesti
6. Säätö ja huolto
Varoitus
• TV:n seinätelineen säätämiseen tarvitaan
itsellesi t ukeaja apua!
• Näytön painosta riippuen jousen kovuus o n ehdottoman tärkeää
säätää tarkalleen oikeaksi!
• Säätöon tehtäväheti näytönasennuksen jälkeen!
• Sivuliikettä vartenruuvejaeitarvitseavata
• Kallistusvastuksen voi säätääpystysuoran TV evynsivussa olevien
ruuvienavul a (ks kuva 5)
Ohje
• Tähän asennukseen Iiiankevyessä näytössä kannatinvarsi siirtyy
itsestään y öspäin,siksijousenkovuuttaon pienennettävä
kiertämällä säätöruuvia miinusmerkin (-) suuntaan.
• Jos kannatinvarsi Iiikkuu itsestään a laspäin, jousen kovuutta on
lisättävä (+)
• Suoritakaasupainejousen s äätöaina siten,että kannatinvarsi o n
kokonaan alhaalla!
• Säädäjousenkovuuskiertämälläsäätöruuvia kannatinvarsi
askettunakuusiokoloavaimel a (G2)vastaavasti m erkittyyn suuntaan
( ) tai (-) (Kuva5)
.1
• Tarkista jousenkovuudensäätämisen jä keen,pysyykökannatinvarsi
siihen kiinnitetynpainonkanssa paikalaan eri kohdissa siten,ettei
se Iiikuitseståånylös eikäa aspäin.Teesäätötarvittaessauudeleen
siten, että kannatinvarsi on Iaskettu kokonaan alas
• Näytönpainostariippuensäätöruuvia on kierrettävä ehkäjopa40
täyttä kierrosta Alä kuitenkaankierräsååtöruuvia Iiikaa(siten,ettå
kiertäminen muuttuu äkkiä raskaaksi)
• Tuotteen ja siihen kiinnitetynkuormanasennuksen jälkeenon
varmistettava, e ttä ne ovatriittäväntukeviaja että niidenkäyttöon
turvallista
• Tämätarkistuson toistettavasäännöllisin Väiajoin (vähintään
neljånnesvuosittain)
• Puhdista t ämätuoteainoastaan nukkaamattomal a,kevyesti
kostutetullaIiinallaäläkäkäytäsyövyttäviä puhdistusaineita
7. Vastuun rajoitus
HamaGmbH8 Co KGeivastaamillääntavallavahingoista,jotka
johtuvat e päasianmukaisesta asennuksesta
käyttöohjeen ja/tai turvaohjeidenvastaisesta toiminnasta
8. Huolto ja tuki
Tuotettakoskevissa kysymyksissä pyydämme kääntymään Haman
tuoteneuvonnan puoleen
Tukilinja:+49 9091 502-115(saksa/eng anti)
Lisäätukltietoja on osoitteessa wvw.hama com
