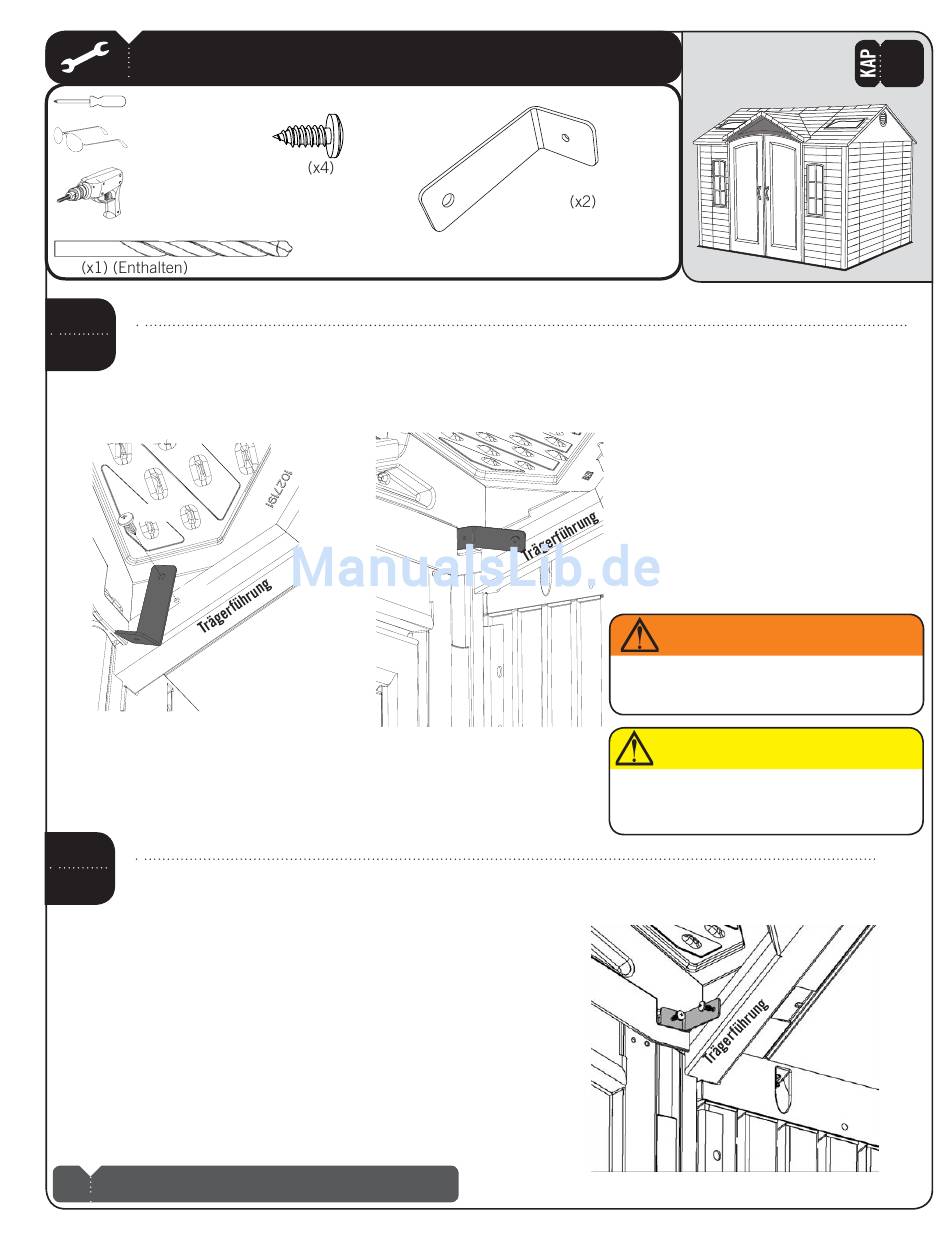

Lifetime 60005 Gebrauchsanleitung Seite 68

WERKZEUGE UND ZUBEHÖRTEILE, DIE FÜR DIESE SEITE BENÖTIGT WERDEN:
ARA
KAP
Befestigen Sie eine Eingangsgiebel-Halterung (AQZ) mit einer Schraube (ADX) locker am Träger an der vorgegebenen
9.18
Stelle. Drehen Sie die Eingangsgiebel-Halterung in die gewünschte Stellung und benutzen Sie das Loch als
Führung für den 1/8 Zoll Bohrereinsatz (ARA). Bohren Sie vorsichtig durch den Giebel und in Türangel (versichern
Sie sich, dass der Bohreinsatz ganz bis in die Röhre der Angel hineinbohrt, aber nicht ganz durch).
ADX
Giebel
AQZ
Türe
Innenansicht
KAP
Schieben Sie zwei (2) Nr. 10 x 1/2 Zoll Flachkopfschrauben (ADX) durch die Halterung in den Giebel und die Türangel.
9.19
Wiederholen Sie die Schritte 9.20 - 9.21 am anderen Ende des Eingangsgiebels.
!
Anmerkung: Die Vorderseite des Paneels passt über den Giebel.
ADX
(Nicht nach Maßstab)
Giebel
Türe
Innenansicht
AQZ
Während dieses Arbeitsvorganges sollten
alle Personen zur Vermeidung ernsthafter
Augenverletzungen Schutzbrillen tragen.
Bohren Sie nicht ganz durch den Giebel.
Bohren Sie nur in die Röhre der Türangel
hinein.
Giebel
Türe
Innenansicht
68
WARNUNG
VORSICHT
9
