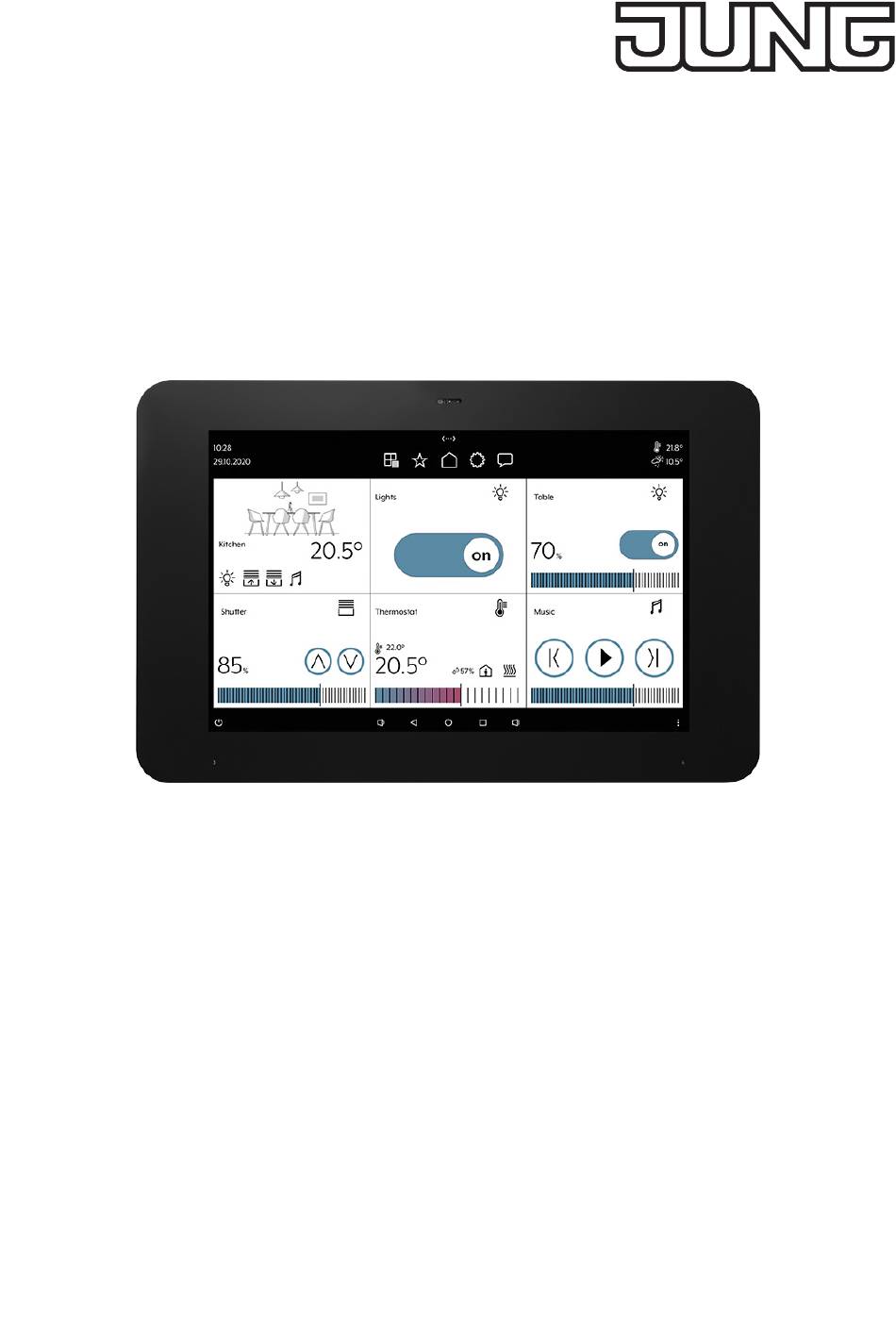

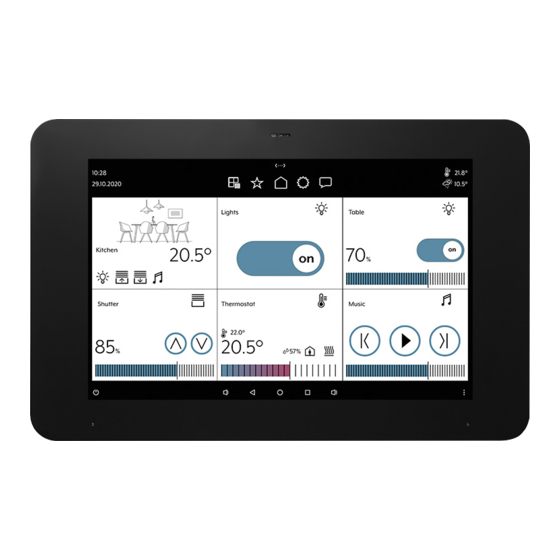

Produktdokumentation
KNX Smart Panel 8
Art.-Nr.: SP 0081 U
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Tel. +49 2355 806-0
Fax +49 2355 806-204
kundencenter@jung.de
www.jung.de
05/2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung KNX Smart Panel 8

Inhaltszusammenfassung für Jung KNX Smart Panel 8

  • Seite 1 Produktdokumentation KNX Smart Panel 8 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 Art.-Nr.: SP 0081 U 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de www.jung.de 05/2021...

  • Seite 2: Inhaltsverzeichnis

    5.3 Geräteeinstellungen ....................5.4 Bedienung über Apps im Hauptmenü ..............5.5 Apps für Gebäudeautomation .................. 5.6 App-Verknüpfung im Hauptmenü erstellen ............. 5.7 App „JUNG Smart Vision“ ..................5.7.1 Status- und Navigationsleiste ...................... 5.7.2 Visualisierungsbereich ......................... 5.7.3 Menü „Einstellungen“ ........................SP 0081 U...
  • Seite 3 6.3 App „JUNG Smart Vision“ – Erweiterte Einstellungen ........... 6.3.1 Erweiterte Einstellungen konfigurieren ..................6.3.2 Anwesenheitssimulation konfigurieren (wiedergeben, aufnehmen und bearbeiten)....6.3.3 Sequenztaster konfigurieren (koppeln mit physischem Taster) ........... 6.3.4 Smart Panel mit mobilem Endgerät (Client) koppeln ..............6.4 App „JUNG Smart Vision“ – Mobiles Endgerät (Client) ......... 6.4.1 Herunterladen und Installieren ..................... 6.4.2 Bedienung ............................ 6.4.3 Mobiles Endgerät (Client) mit Smart Panel koppeln ..............7 Kommunikationsobjekte ................81 7.1 Datenpunkttypen ......................

  • Seite 4: Sicherheitshinweise Und Geräteaufbau

    Sicherheitshinweise und Geräteaufbau Sicherheitshinweise und Geräteaufbau 1.1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten.

  • Seite 5: Produkteigenschaften

    - PIN-Schutz für Räume / Elemente - Backup und Wiederherstellung - Mobile App (Zugriff lokal) - App-Anwender pro Installation: max. 10 2.4 Lieferumfang - KNX SMART PANEL 8 - Smart Panel Adapter für Wandmontage - Bedienungsanleitung SP 0081 U Seite 5 von 95...

  • Seite 6: Voraussetzungen

    Optional: - lokales Netzwerk (LAN) - mobile Endgeräte (Smartphone, Tablet, ...) mit iOS- oder Android-Betriebssystem Erläuterung: Dieses Handbuch beschreibt das Produkt KNX Smart Panel 8 und die Anwendung JUNG SMART VISION. JUNG Smart Vision ist auf dem JUNG KNX Smart Panel 8 als App vorinstalliert und dient zum Visualisie- ren und Bedienen von Anlagenzuständen innerhalb der KNX Gebäudeautomation. Zur Projektierung und Inbetriebnahme von JUNG Smart Vision wird eine PC Version der Software für Windows Betriebssysteme genutzt, den JUNG KNX SMART PANEL DESIGNER. Mit dem JUNG KNX Smart Panel Designer gestalten Sie die Benutzeroberfläche der JUNG Smart Vision App nach Ihren Wünschen. Die Programmierung des Gerätes erfolgt anschließend ausschließlich über ETS 5.7.4 und höher sowie zugehöriger DCA (Device Con-...

  • Seite 7: Montage Adapter

    Montage und elektrischer Anschluss 3.3 Montage Adapter Abb. 2: Montage Adapter 1 Arretierungsschrauben Adapter 2 Befestigungshaken • Adapter mit insgesamt vier Arretierungsschrauben (1) auf Einbaugehäuse montieren. (Abb. 2) Bei Montage auf eine Gerätedose muss der Adapter auf die Wand montiert werden. Der Adapter muss da- bei so platziert werden, dass sich die Gerätedose in der Ausbuchtung des Adapters befindet. Die Geräte- dose befindet sich dadurch nicht vertikal mittig im Adapter, sondern mit einem Versatz nach unten. SP 0081 U Seite 7 von 95...

  • Seite 8: Anschluss

    Montage und elektrischer Anschluss 3.4 Anschluss Abb. 3: Anschluss 3 Spannungsversorgung 5 LAN/Ethernet 4 USB 6 KNX-Bus Voraussetzungen: - KNX/EIB-Busverbindung - Spannungsversorgung über Netzteil Art.-Nr.: NT 2415 REG VDC - Für Firmware-Updates, Support, IP-Kameras oder Bedienung über mobile Endgeräte: Ethernetverbindung • Spannungsversorgung (3) und KNX (6) anschließen. (Abb. 3) • Optional LAN (5) anschließen. i An den Busausgang keine anderen Produkte und Lasten außerhalb des KNX-Standards anschließen. Die Buskommunikation kann hierdurch beeinflusst werden. SP 0081 U Seite 8 von 95...

  • Seite 9: Montage Smart Panel

    Inbetriebnahme 3.5 Montage Smart Panel Abb. 4: Montage Smart Panel 8 Aufhängungsöffnungen 9 Arretierungsschrauben Smart Panel • Aufhängungsöffnungen (8) am Smart Panel auf Befestigungshaken (2) am Adapter setzen. (Abb. 2 und Abb. 4) Dazu die Aufhängungsöffnungen oberhalb der Haken ansetzen und nach unten einrasten. • Smart Panel auf der Unterseite mit insgesamt zwei Arretierungsschrauben (9) am Adapter befestigen. (Abb. 4) Inbetriebnahme 4.1 Einschalten Nach dem Anschließen wird das Gerät automatisch eingeschaltet und das Betriebssystem gestartet. Nach dem Startvorgang müssen Sie Einstellungen zur Inbetriebnahme vornehmen. 4.2 Einstellungen – Übersicht Menüstruktur - Allgemein - Sprache - Datum/Uhrzeit...

  • Seite 10: Einstellungen Öffnen

    Inbetriebnahme 4.3 Einstellungen öffnen • JUNG-Logo im Hauptmenü (JUNG Launcher) auswählen. Passworteingabe öffnet sich. • System-Passwort eingeben. Das voreingestellte System-Passwort ist „0000“. Einstellungen öffnen sich. 4.4 Sprache auswählen • Einstellungen öffnen. • Menü „Allgemein“ auswählen. • Untermenü „Sprache“ auswählen. Verfügbare Sprachen werden angezeigt. • Sprache auswählen. Sprache ist ausgewählt. 4.5 Datum und Uhrzeit auswählen • Einstellungen öffnen.

  • Seite 11: Bedienung

    Lautsprecher zur Wiedergabe von Signaltönen Mikrofone zur Aufnahme von Sprache HOME-Button um zum Hauptmenü (JUNG Launcher) zurückzugelangen und zum Ausschalten/Einschalten des Geräts Hauptmenü anzeigen • HOME-Button 1 x kurz drücken. Hauptmenü (JUNG Launcher) wird angezeigt. Gerät ausschalten/einschalten • HOME-Button 5 Sekunden gedrückt halten. Das Betriebssystem wird heruntergefahren und das Gerät ausgeschaltet. • HOME-Button 1 x kurz drücken.

  • Seite 12: Steuerelemente

    Steuerelemente Aus/Neustart zum Neustarten oder Ausschalten des Geräts Leiser zum Verringern der Lautstärke Zurück führt zurück zum vorherigen Menü Hauptmenü führt direkt zum Hauptmenü (JUNG Launcher) App-Übersicht öffnet eine Übersicht aller gestarteten Apps Lauter zum Erhöhen der Lautstärke Kontextmenü öffnet das Kontextmenü Statusleiste öffnen • Wischbewegung vom oberen Rand des Touchscreens zur Mitte ausführen Statusleiste öffnet sich.

  • Seite 13: Geräteeinstellungen

    Bedienung 5.3 Geräteeinstellungen Neben den Einstellungen zur Inbetriebnahme des Geräts können zusätzliche Geräteeinstellungen vor- genommen werden. Die Geräteeinstellungen werden über den JUNG Launcher im Hauptmenü aufgerufen (siehe „Einstellungen öffnen“ im Kapitel Inbetriebnahme auf Seite 10). Übersicht Menüstruktur - Allgemein - Sprache - Datum/Uhrzeit - Netzwerk und Verbindungen - Navigationsbenachrichtigung anzeigen - Navigationsleiste anzeigen - Virtuellen Power-Button anzeigen - Design - Bildschirmausrichtung - Motiv - Hintergrund - Dashboard - App-Bereich...

  • Seite 14: Bedienung Über Apps Im Hauptmenü

    Abb. 7: Hauptmenü (JUNG Launcher) 5.5 Apps für Gebäudeautomation Auf dem Gerät sind Softwareanwendungen für Gebäudeautomation bereits als Apps vorinstalliert. Abhängig vom verwendeten System können nur bestimmte Apps eingesetzt werden. Die Apps dienen der Visualisierung von Anlagenzuständen und der Steuerung einzelner Komponenten. Vorinstallierte Apps auf dem KNX Smart Panel 8: - JUNG Smart Vision - JUNG Kamera - QuickSupport - System Update - Screencleaner i Das Gerät wird mit allen benötigten Apps zur Steuerung der KNX-Gebäudeautomation ausgeliefert. Die...

  • Seite 15: App-Verknüpfung Im Hauptmenü Erstellen

    Bedienung 5.6 App-Verknüpfung im Hauptmenü erstellen Abb. 8: App-Verknüpfung im Hauptmenü erstellen • Bereich/Kachel im Hauptmenü lange berühren. App-Liste wird angezeigt. • App auswählen. Abfrage Symbol und Bezeichnung öffnet sich. • Symbol und Bezeichnung ändern oder beibehalten. • Einstellungen mit Schaltfläche „Zuweisen“ bestätigen. App-Verknüpfung wird im Hauptmenü angezeigt. SP 0081 U Seite 15 von 95...

  • Seite 16: App „Jung Smart Vision

    Bedienung 5.7 App „JUNG Smart Vision“ JUNG Smart Vision ist auf dem KNX Smart Panel 8 als App vorinstalliert und dient zum Visualisieren und Bedienen von Anlagenzuständen innerhalb der KNX Gebäudeautomation. Abb. 9: App „JUNG Smart Vision“ Bezeichnung Funktion Status- und Naviga-...

  • Seite 17: Status- Und Navigationsleiste

    Bedienung 5.7.1 Status- und Navigationsleiste Abb. 10: JUNG Smart Vision – Status- und Navigationsleiste In der Status- und Navigationsleiste werden bis zu fünf Navigationsicons angezeigt. Symbol Bezeichnung Erläuterung Plugins Erweiterungen für Sonderfunktionen Favoriten Schnellzugriff auf häufig verwendete Funktionen Home / Raumansicht Hauptmenü / Übersicht aller Räume Einstellungen öffnet das Menü für die Einstellungen der App...

  • Seite 18: Visualisierungsbereich

    Hier werden die angelegten Räume und/oder die Elemente eines Raumes sowie besondere Einstellungssei- ten wie z.B. Bearbeiten von Zeitplanungen, der Anwesenheitssimulation oder Szenarios angezeigt. WICHTIG: Es können max. 300 Elemente (Räume oder Funktionen) angelegt werden. Es können max. 1.000 Kommunikationsobjekte verknüpft werden. Raumübersicht Abb. 11: JUNG Smart Vision – Visualisierungsbereich Raumübersicht Diese Ansicht ist definiert als die Startseite der Visualisierung, die immer über das Haussymbol in der oberen Leiste zugänglich ist. Die ersten 6 Räume werden in entsprechenden Kacheln durch Name, Hintergrund und Zentralfunktionen dargestellt. Durch Scrollen nach unten/oben können weitere Räume erreicht werden. Über einen Klick auf eine Kachel kann die Detailansicht des Raumes oder einer gewünschten Funktion erreicht werden.
  • Seite 19 Scrollen nach unten oder oben erreicht werden. Über seitliches Scrollen geschieht der Wechsel zu weiteren Räume auf der derselben Ebene. Abb. 12: JUNG Smart Vision – Visualisierungsbereich Raumansicht - Die Raumdarstellung zeigt bis zu 5 der ersten Elemente des jeweiligen Raumes. - Das erste Element zeigt den Raum samt Namen und Zentralfunktionen. - Vertikales Scrollen: Navigation zu weiteren Elementen - Horizontales Scrollen: Navigation zum nächsten oder vorherigen Raum (nach rechts) oder zum letzten...
  • Seite 20 Bedienung Detailansicht Die Detailansicht eines Elements ist der tiefste Navigationspunkt innerhalb der Hierarchieebene. Hier wird jedes Element mit all seinen Funktionen zur Bedienung angeboten. Abb. 13: JUNG Smart Vision – Visualisierungsbereich Detailansicht Folgende Funktionsicons haben alle Elemente gemeinsam (sofern aktiviert): Symbol Bezeichnung Erläuterung Zeitplanung Detailansicht der Zeitplanung öffnen/bearbeiten Sequenz Detailansicht der Sequenz öffnen/bearbeiten Favorit Element zu Favoriten hinzufügen Detailansicht schließen Detailansicht wird geschlossen, Raum wird angezeigt SP 0081 U Seite 20 von 95...

  • Seite 21: Menü „Einstellungen

    Bedienung 5.7.3 Menü „Einstellungen“ Abb. 14: JUNG Smart Vision – Menü „Einstellungen“ Das Menü wird über das Zahnradsymbol in der Status- und Navigationsleiste aufgerufen. Das Bearbeiten oder Ändern von Einstellungen kann nur mit Anmeldung als Administrator vorgenommen werden. Bei Anmeldung als Administator oder als Nicht-Standardbenutzer wird das Zahnradsymbol farbig angezeigt. Symbol Bezeichnung Erläuterung Einstellungen öffnen Menü „Einstellungen“ wird geöffnet (erneut Betätigen zum Schließen) Einstellungen als Admi- Menü „Einstellungen“ ist geöffnet, Anmeldung als Administrator ist nistrator (blaues Symbol) erfolgt, erweiterte Funktionen und Untermenüs werden angezeigt Einstellungen schließen Menü „Einstellungen“ wird geschlossen SP 0081 U...
  • Seite 22 Bedienung Benutzer als Administrator anmelden Abb. 15: JUNG Smart Vision – Passworteingabe für Anmeldung als Administrator • „Login“ im Menü „Einstellungen“ auswählen. Passworteingabe öffnet sich. • Administrator-Passwort eingeben. Das voreingestellte Administrator-Passwort lautet: 74269 • Eingabe mit „OK“ bestätigen. Benutzer ist als Administrator angemeldet. Zahnradsymbol wird blau angezeigt. Erweiterte Funktionen und Untermenüs werden angezeigt.

  • Seite 23: Konfiguration

    Räume, Elemente, Zeitplanungen, Szenarien, Logiken usw. angelegt und bearbeitet, bis das gewünschte Resultat fertiggestellt ist. Anschließend wird diese Konfiguration im KNX Smart Panel Designer unter „Konfi- guration → Export/Import → Export“ in einen gewünschten Ordner auf dem PC exportiert. Die resultierende Projektdatei hat die Endung *.ksp (siehe Untermenü „Export/Import“ auf Seite 56). 6.1.1 Herunterladen, Installieren und Starten Die Software steht als kostenloser Download auf unserer Webseite zur Verfügung. Installieren Sie den KNX Smart Panel Designer auf Ihrem Laptop oder PC und starten Sie die Anwendung. WICHTIG: Es wird der KNX Smart Panel Designer in der Version 1.0.16 oder höher benötigt! 6.1.2 Bedienung Die Bedienung der Software entspricht der Bedienung der App „JUNG Smart Vision“. Eine Übersicht über die Bereiche der App befindet sich auf Seite 13. Weitere Grundlagen der Bedienung sind hier zu finden: Einstellungen öffnen Beschreibung siehe Seite 21 Benutzer als Administrator anmelden Beschreibung siehe Seite 22 Das voreingestellte Administrator-Passwort lautet: 74269 Konfigurationsmodus aktivieren Nach dem Starten des KNX Smart Panel Designers wird der Benutzer automatisch als Administrator ange- meldet und der Konfigurationsmodus ist bereits aktiviert. Das manuelle Aktivieren des Konfigurationsmodus...

  • Seite 24: Erstellen Von Neuen Projekten Oder Importieren Von Bestehenden Projekten

    Konfiguration 6.1.3 Erstellen von neuen Projekten oder Importieren von bestehenden Projekten Nach dem Starten des KNX Smart Panel Designers wird automatisch ein neues Projekt angelegt. Neue Pro- jekte enthalten keine Räume, Elemente oder Funktionen. Bereits vorhandene Projektdateien können als Basis für neue Projekte verwendet werden. Die Projektdatei- en mit der Dateiendung .ksp müssen über das Menü „Konfiguration → Export/Import → Import“ importiert werden (siehe Untermenü „Export/Import“ auf Seite 56). 6.1.4 Räume anlegen und konfigurieren Abb. 17: Smart Panel Designer – Räume anlegen und konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. • Neuen Raum mit dem Pluszeichen hinzufügen. Menü...
  • Seite 25 Konfiguration Menü „Raum hinzufügen“ - Hintergrundbild: Für jeden Raum kann unter „Raum hinzufügen → Hintergrund → Bild“ eine Raumskizze definiert werden. Derzeit stehen 15 verschiedenen Raumskizzen zu Verfügung: i Eigene Skizzen können nicht eingebunden werden. Die Bibliothek wird kontinuierlich ausgebaut und mit künftigen Updates erweitert. - Zentralfunktionen: Für jeden Raum können unter „Raum hinzufügen → Zentralfunktionen“ bei Bedarf verschiedene Zentral- funktionen (Licht/Jalousie/Musik/Raumtemperatur) zugewiesen werden. Beschreibung siehe Seite 19 - Sichtbarkeit: Zusätzlich kann die Sichtbarkeit auch für Unberechtigte, d. h. für Nutzer denen das Steuern der Zentral- funktionen aufgrund Ihrer Benutzerrechte nicht möglich ist, trotzdem sichtbar gemacht werden. Standard- gemäß ist die Sichtbarkeit für Unberechtigte nicht aktiv. Abb.

  • Seite 26: Elemente Anlegen Und Konfigurieren

    Konfiguration 6.1.5 Elemente anlegen und konfigurieren Abb. 19: Smart Panel Designer – Elemente anlegen und konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. • Neues Element mit dem Pluszeichen hinzufügen. Menü „Element hinzufügen“ wird angezeigt. SP 0081 U Seite 26 von 95...
  • Seite 27 Konfiguration Menü „Element hinzufügen“ - Parameter: Je nach Elementtyp stehen unter „Parameter“ weitere Einstellungsmöglichkeiten zur Verfügung. Für ge- wisse Elemente können bspw. Icons oder Symbole zur weiteren Personalisierung aus der internen Biblio- thek herangezogen werden. Zudem verfügen einige Elemente über individuelle Einstellungsmöglichkeiten hinsichtlich Bedienung und KNX-Funktionalität. - Berechtigungen: Bei Bedarf kann ein Element mit unterschiedlichen Zugriffsrechten versehen werden. Unter „Element hin- zufügen → Allgemein“ werden Zugriffsrechte einzelner Benutzer für ein Element individualisiert. Beschreibung siehe Seite 44 - Sichtbarkeit: Beschreibung siehe Seite 28 - Sperren: Beschreibung siehe Seite 29 Abb. 20: Smart Panel Designer – Menü „Element hinzufügen“ • Name für Element eingeben. •...
  • Seite 28 Konfiguration Element unsichtbar machen Ein Element kann bei Bedarf sichtbar/unsichtbar geschaltet werden. Das Element ist dann nur innerhalb der Projektierungssoftware sichtbar und wird transparent dargestellt Dies gilt nicht für die spätere Darstellung auf dem Display. Das Element muss somit allerdings nicht neu erstellt werden. Es wird bei der Darstellung auf dem Display versteckt. Abb. 21: Smart Panel Designer – Element unsichtbar machen • Menü „Allgemein“ in den Einstellungen des jeweiligen Elements auswählen. • Sichtbarkeit mit dem Umschalter deaktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sichtbarkeit werden übernommen. Element wird halbtransparent angezeigt. Abb. 22: Smart Panel Designer – Unsichtbares Element SP 0081 U Seite 28 von 95...
  • Seite 29 • Im Menü „Element hinzufügen“ Sperre des jeweiligen Elements mit dem Umschalter aktivieren. • Optional Wertsperre invertieren. • Optional Verhalten bei Sperre konfigurieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sperre werden übernommen. Element wird in JUNG Smart Vision mit Schlosssymbol angezeigt. Abb. 24: JUNG Smart Vision – Gesperrtes Element SP 0081 U Seite 29 von 95...
  • Seite 30 Konfiguration Räume/Elemente bearbeiten, kopieren oder löschen Abb. 25: Smart Panel Designer – Räume/Elemente ändern, kopieren oder löschen • Raum/Element mit lang gedrückter linker Maustaste oder mit Klick auf rechte Maustaste auswählen. Symbole zum Bearbeiten werden angezeigt. • Raum/Element bearbeiten, kopieren, löschen oder verschieben. Zum Verschieben linke Maustaste am Rand des Raums / Elements gedrückt halten bis Rand farbig an- gezeigt wird.

  • Seite 31: Zeitplanung Für Ein Element Konfigurieren

    Konfiguration 6.1.6 Zeitplanung für ein Element konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. Zeitplanung aktivieren Abb. 26: Smart Panel Designer – Zeitplanung aktivieren • Menü „Allgemein“ in den Einstellungen des jeweiligen Elements auswählen. • Zeitplanung mit dem Umschalter aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Zeitplanung werden übernommen. Zeitplanung erstellen Abb.
  • Seite 32 Konfiguration Aufgabe zu Zeitplanung hinzufügen Abb. 28: Smart Panel Designer – Aufgabe zu Zeitplanung hinzufügen • Zeitplanung mit dem Pluszeichen zum Element hinzufügen. „Zeitplanung: Aufgabenliste“ wird angezeigt. Aufgabe für Zeitplanung erstellen Abb. 29: Smart Panel Designer – Aufgabe für Zeitplanung erstellen • Name für Aufgabe eingeben und Zeitraum für Gültigkeit auswählen. • Aufgabe mit dem Pluszeichen zur Zeitplanung hinzufügen. „Zeitprogramm: Details“ wird angezeigt.
  • Seite 33 Konfiguration Zeitpunkt für Ausführung der Aufgabe auswählen Abb. 30: Smart Panel Designer – Zeitpunkt für Ausführung der Aufgabe auswählen • Zeitpunkt für Ausführung der Aufgabe auswählen. Dazu entweder Uhrzeit und Wiederholungen auswählen oder Sonnenaufgang/-untergang auswählen. i Sonnenaufgang/-untergang steht nur zur Auswahl, wenn die astronomische Uhr aktiviert wurde. Beschreibung siehe Seite 48 • Aktionsliste auswählen. „Zeitplanung: Aktionsliste“ wird angezeigt. Aktion zu Zeitplanung hinzufügen Abb.
  • Seite 34 Konfiguration Zeitplanung bearbeiten, deaktivieren oder löschen Abb. 32: Smart Panel Designer – Zeitplanung bearbeiten, deaktivieren oder löschen • Zeitplanung zum Bearbeiten direkt auswählen, mit Umschalter deaktivieren oder mit Minussymbol löschen. SP 0081 U Seite 34 von 95...

  • Seite 35: Sequenzen Für Ein Element Konfigurieren

    Konfiguration 6.1.7 Sequenzen für ein Element konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. Sequenz für ein Element aktivieren Allgemein können in Sequenzen nur Elemente einbezogen werden, die dafür aktiviert worden sind. Die Akti- vierung geschieht im Menü „Allgemein“ im jeweiligen Element. Abb. 33: Smart Panel Designer – Sequenz für ein Element aktivieren • Menü „Allgemein“ in den Einstellungen des jeweiligen Elements auswählen. • Sequenzen mit dem Umschalter aktivieren. •...
  • Seite 36 Konfiguration Sequenz erstellen Abb. 34: Smart Panel Designer – Sequenz erstellen • In der Raumansicht des jeweiligen Raumes ein neues Element vom Typ „Sequenz“ mit dem Pluszeichen hinzufügen. • Detailansicht des neuen Elements anzeigen. • Sequenzsymbol auswählen. „Sequenz konfigurieren“ wird angezeigt. Sequenz konfigurieren Abb. 35: Smart Panel Designer – Sequenz konfigurieren • Elemente mit dem Pluszeichen zur Sequenz hinzufügen. Die Elemente müssen für Sequenzen aktiviert sein. Beschreibung siehe Seite 35 • Optional Verzögerung und weitere Einstellungen der Elemente konfigurieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sequenz werden übernommen. SP 0081 U Seite 36 von 95...

  • Seite 37: Erweiterte Einstellungen Konfigurieren

    Konfiguration 6.1.8 Erweiterte Einstellungen konfigurieren Ergänzend zur Gestaltung der Benutzeroberfläche stehen unter „Einstellungen“ weitere zusätzliche Optionen für Sonderfunktionen, Logiken, Mitteilungen, Zeitpläne sowie eine Benutzerverwaltung bereit. Diese Einstel- lungsmöglichkeiten werden in den folgenden Unterkapiteln erläutert. Voraussetzungen: Benutzer ist als Administrator angemeldet. Konfigurationsmodus ist aktiviert. Übersicht Menüstruktur - Konfiguration - Visualisierung - Design - Logiken - Mitteilungen - Benutzerverwaltung - Benutzer - Benutzerverwaltung - Plugins - Astronomische Uhr - Synchronisierung Datum/Uhrzeit - Anwesenheitssimulation - Sequenztaster - Export/Import - Export...
  • Seite 38 Konfiguration Untermenü „Design“ Einstellungen → Konfiguration → Visualisierung → Design Datum und Uhrzeit: Unter dem Menüpunkt „Design“ können Datum und Uhrzeit innerhalb der oberen Status- und Navigations- leiste ein- oder ausgeblendet werden. Standardmäßig sind beide eingeblendet. Die Temperaturwerte für die Innen- und Außentemperatur können ebenfalls aktiviert/deaktiviert werden. Für beide wird je ein Kommuni- kationsobjekt in der Projektdatei zur späteren Verknüpfung innerhalb der ETS angelegt, sofern die Anzeige aktiviert wurde. Einzelraummodus: Durch Aktivieren/Deaktivieren des Einzelraummodus wird die Raumstruktur aufgelöst und alle Räume bzw. Funktionen werden in einem Raum zusammengefasst. Der Einzelraummodus ist standardmäßig deaktiviert. WICHTIG: Nach Aktivieren des Einzelraummodus verschwinden die angelegten Zentralfunktionen! Abb. 36: Smart Panel Designer – Untermenü „Design“ Folgende Einstellungen können vorgenommen werden: - Datum/Zeit-Anzeige zeigen - Außentemperatur - Innentemperatur - Einzelraum •...
  • Seite 39 Konfiguration Untermenü „Logiken“ Einstellungen → Konfiguration → Logiken Der KNX Smart Panel Designer verfügt über einen internen Logikeditor mit dem einfache „If-Then-Else“-An- weisungen für die JUNG Smart Vision App realisiert und später in das Gerät geladen werden können. Mit dem Plussymbol können neuen Logiken erstellt werden. Über das Lupensymbol können bereits angelegten Logiken gesucht und bearbeitet werden. Zusätzliche Auslöser („If“) können über das kleine Plussymbol hinzugefügt werden. Logiken können durch langes Drücken oder per Rechtsklick auf die Benamung innerhalb der Listenansicht wieder gelöscht werden. Abb. 37: Smart Panel Designer – Untermenü „Logiken“ • Neue Logik mit dem Pluszeichen hinzufügen. Untermenü „Neue Logik“ wird angezeigt. SP 0081 U Seite 39 von 95...
  • Seite 40 Konfiguration Untermenü „Neue Logik“ Einstellungen → Konfiguration → Logiken → Neue Logik Abb. 38: Smart Panel Designer – Untermenü „Neue Logik“ • Name für Logik eingeben. • Typ der Logik auswählen. • „If-Then-Else“-Anweisungen für Logik definieren. • Optional „AND“/„OR“-Anweisungen mit dem kleinen Pluszeichen hinzufügen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Logik werden übernommen. Logiktypen Erläuterung Bei Bedarf Logik wird z.B. durch eine Zeitplanung angesteuert. Auslöser Logik wird bei jedem neuen Telegramm in Verbindung mit einem eingesetzten Datenpunkt ausgewertet.
  • Seite 41 Konfiguration Untermenü „Mitteilungen“ Einstellungen → Konfiguration → Mitteilungen Die Software ermöglicht das Erstellen und Ausgeben von Mitteilungen auf dem Gerät. Mitteilungen können im Menü „Mitteilungen“ (global) aktiviert/deaktiviert werden. Einzelne Mitteilungen werden mit dem Plussym- bol erstellt. Über das Lupensymbol können bereits angelegten Mitteilungen gesucht und bearbeitet werden. Mitteilungen können durch langes Drücken oder per Rechtsklick auf die Benamung innerhalb der Listenan- sicht wieder gelöscht werden. Jede Mitteilung kann über das Textfeld mit einer Nachricht versehen werden. Ergänzend kann ein Popup auf dem Display sowie ein Signalton ausgegeben werden. Abb. 39: Smart Panel Designer – Untermenü „Mitteilungen“ • Neue Mitteilungen mit dem Pluszeichen hinzufügen. Untermenü „Neue Mitteilungen“ wird angezeigt. SP 0081 U Seite 41 von 95...
  • Seite 42 Konfiguration Untermenü „Neue Mitteilungen“ Einstellungen → Konfiguration → Mitteilungen → Neue Mitteilungen Abb. 40: Smart Panel Designer – Untermenü „Neue Mitteilungen“ • Name für Mitteilung eingeben. • Typ der Mitteilung auswählen. • Nachricht der Mitteilung eingeben. • Optional Parameter Popup und akkustische Signalisierung aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Mitteilungen werden übernommen. Mitteilungstypen Die Typen Info, Warnung und Alarm stehen für entsprechende Wichtigkeitsstufen in wachsender Reihen- folge. Mit jeder Wertigkeit ist ein anderer akustischer Signalton verbunden, der bei Bedarf abgespielt werden kann. Mitteilungen können in Logiken eingebunden werden.
  • Seite 43 Menü deaktiviert sind. - Benachrichtigungen (Mitteilungen) auf Benutzerebene, die bei benutzerdefinierten Ereignissen erscheinen. Diese Art der Benachrichtigung kann über das Menü aktiviert oder deaktiviert werden. Infolgedessen wird auch das Symbol in der oberen Leiste ein- oder ausgeblendet. Eine Benachrichtigung auf Benutzerebene kann mit einem Signalton kombiniert und mit einem Popup-Fens- ter ausgeben werden. Die Mittelung erscheint anschließend nach dem Auslösen im Benachrichtigungsfens- ter de JUNG Smart Vision App. Abb. 41: Smart Panel Designer – Mitteilungsfenster SP 0081 U Seite 43 von 95...
  • Seite 44 Konfiguration Untermenü „Benutzerverwaltung“ Einstellungen → Konfiguration → Benutzerverwaltung Standardmäßig gibt es zwei Zugriffsebenen innerhalb der Software. Zum einen die Administrator-Ebene mit dem Standard PIN-Code 74269 und die Benutzerebene, welche ohne PIN-Eingabe die Visualisierung be- dienen kann. Alle Benutzerzugriffe mit PIN-Code werden nach einem Standard-Timeout von 15 Minuten automatisch ab- gemeldet. Nach 15 Minuten ohne Interaktion mit dem Gerät bzw. mit der Software läuft die Arbeitssitzung ab. Das Zahnradsymbol in der oberen Bildschirmmitte wird erneut transparent und der Wechsel zur Benutzer- ebene erfolgt automatisch. Temporäre Zugriffsrechte durch andere Benutzer mit höheren Rechten (z.B. um Inhalte eines gesperrten Raumes zu sehen oder bestimmte Funktionen auszulösen) werden durch die PIN-Eingabe des entspre- chenden Benutzers ermöglicht. Diese Rechte werden nach 10 Sekunden ohne Interaktion wieder verworfen (Benutzer wird ausgeloggt). Rechte des Administrators bleiben unverändert; sie können weder geändert noch gelöscht werden. Lediglich der PIN-Code kann und sollte geändert werden (min. 5, max. 8 Ziffern). Abb. 42: Smart Panel Designer – Untermenü „Benutzerverwaltung“ • Neuen Benutzer mit dem Pluszeichen hinzufügen. Untermenü...
  • Seite 45 Konfiguration Untermenü „Neuer Benutzer“ Einstellungen → Konfiguration → Benutzerverwaltung → Neuer Benutzer Sämtliche Benutzer werden innerhalb der Listenansicht angezeigt. Nach dem Drücken der Pluszeichens erscheint das Formular für einen neuen Benutzer. Anschließend kann ein Name für den Benutzer und samt zugehörigem PIN-Code vergeben werden. Der PIN-Code muss aus mindestens vier und maximal acht Ziffern bestehen. Zugehörige Benutzerrechte werden anschließend unter „Berechtigungen“ an- oder abgewählt. Benutzerrech- te können auch über die Berechtigungs-Matrix gesetzt werden. Alle Benutzer erscheinen anschließend in der Listenansicht innerhalb der Benutzerverwaltung unter „Benut- zer“ und können dort durch „langes Drücken“ oder per „Rechtsklick“ auf die Benamung innerhalb der Listen- ansicht bearbeitet und wieder gelöscht werden (Ausnahme Administrator/Standard). Abb. 43: Smart Panel Designer – Untermenü „Neuer Benutzer“ Benutzerrechte Der Administrator kann neue Benutzer durch Angabe von Namen, PIN-Code und entsprechende Benutzer- rechte definieren und verwalten. Benutzerrechte werden durch eine Berechtigungsmatrix bestimmt. Folgen- de Basisrechte stehen zur Konfiguration bereit: Erläuterung Anzeige Räume und Elemente mit zugehörigen Werten anzeigen Bedienung Elemente bedienen (Werte ändern)
  • Seite 46 Konfiguration Untermenü „Berechtigungs-Matrix“ Einstellungen → Konfiguration → Benutzerverwaltung → Berechtigungs-Matrix Berechtigungen für einzelne Benutzer können auch bequem über die Berechtigungs-Matrix konfiguriert wer- den. Für jeden zusätzlich angelegten Benutzer kann das gewünschte Recht definiert werden. WICHTIG: Einige der Basisrechte haben offensichtliche Abhängigkeiten. Um z.B. etwas zu bedienen (Bedienung), muss es vom Benutzer gesehen werden können (Anzeige). Daher ist in diesem Beispiel das Recht „Anzeige“ halb- transparent dargestellt und nicht deaktivierbar ohne vorher auch das Recht „Bedienung“ zu deaktivieren. Abb. 44: Smart Panel Designer – Untermenü „Berechtigungs-Matrix“ Hinweise: Die Berechtigungen „Anzeige“ und „Benutzereinstellungen“ haben keine Abhängigkeiten. „Bedienung“ und „Anwesenheitssimulation“ hängen vom Recht „Anzeige“ ab. Die Berechtigungen muss zuvor aktiviert wer- den! Die Berechtigungen „Zeitplanung“ und „Sequenzen“ hängen beide von der Berechtigung „Bedienung“ ab. Sie können nur aktiviert werden, wenn die Berechtigungen „Bedienung“ und „Anzeige“ zuvor aktiviert wurden. Einem Benutzer, dem „Zeitplanungen“ und „Sequenzen“ (oder beide) zugewiesen sind, kann daher das Be- dien- und Anzeigerecht nicht verweigert werden. Farbe Erläuterung grün gewährte Berechtigung verweigerte Berechtigung...
  • Seite 47 Konfiguration Untermenü „Plugins“ Einstellungen → Konfiguration → Plugins Über das Menü „Plugins“ können optional weitere (KNX-)Sonderfunktionen für das Visualisierungsprojekt konfiguriert werden. Einige dieser Funktionen wirken direkt auf den KNX-Bus und stellen nach Aktivierung zusätzliche Kommunikationsobjekte innerhalb der ETS zu Verfügung Abb. 45: Smart Panel Designer – Untermenü „Plugins“ SP 0081 U Seite 47 von 95...
  • Seite 48 Konfiguration Untermenü „Astronomische Uhr“ Einstellungen → Konfiguration → Plugins → Astronomische Uhr Die Astronomische Uhr zeigt bei Bedarf nicht nur nützliche Informationen auf dem Display an. Die Daten für Sonnenauf- und -untergang können bspw. bei Zeitplanungen als Alternative für fixe Uhrzeiten berücksichtigt werden. Die geografischen Daten (Position Breitengrad / Position Längengrad) werden anschließend in das Eingabe- feld eingetragen. Nach der Aktivierung erscheint die Funktion als eigener Menüpunkt, sowohl in der Software als auch innerhalb der App auf dem Gerät. Abb. 46: Smart Panel Designer – Untermenü „Astronomische Uhr“ • Astronomische Uhr mit dem Umschalter aktivieren. •...
  • Seite 49 Konfiguration Untermenü „Synchronisierung Datum/Uhrzeit“ Einstellungen → Konfiguration → Plugins → Synchronisierung Datum/Uhrzeit Mit dieser Funktion werden bei Bedarf das aktuelle Datum und Uhrzeit des Gerätes als Datums- und Zeit- datenquelle auf den KNX-Bus geschrieben. Für zuverlässige Ausgaben ist ein lokales Netzwerk (LAN) oder ein externer Zeitserver notwendig. Alternativ kann die Synchronisation auch vom KNX-Bus aus erfolgen. Das Smart Panel bzw. JUNG Smart Vision bezieht Uhrzeit und Datum dann vom Bus. Abb. 47: Smart Panel Designer – Untermenü „Synchronisierung Datum/Uhrzeit“ • Synchronisierung Datum/Uhrzeit mit dem Umschalter aktivieren. • Synchronisationsmodus auswählen. • Optional Zeitintervall für Synchronisierung in Minuten eingeben. • Optional Datumsintervall für Synchronisierung in Minuten eingeben. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Synchronisierung Datum/Uhrzeit werden übernommen. SP 0081 U Seite 49 von 95...
  • Seite 50 Folgende Elemente können aufgenommen und abgespielt werden: - Ein-/Aus Elemente (Schalter) - Dimmer - Jalousien - RGB(W)-Elemente - Personalisierter Schieberegler Die Anwesenheitssimulation arbeitet in zwei Modi: - Aufzeichnen: zeichnet die definierten Daten in eine eigene Datenbank auf - Wiedergabe: Abspielen aufgezeichneter Daten in chronologischer Reihenfolge Die Umschaltung zwischen Aufzeichnung und Wiedergabe kann vom Nutzer selbst gesteuert werden. Bei Bedarf über die dafür vorgesehene Schaltfläche in der Benutzeroberfläche zur Laufzeit oder auf Basis eines KNX Datenpunktes (Kommunikationsobjekt). Die binären Werte sind „0“ für Aufnahme und „1“ für Wiedergabe (Beschreibung siehe Seite 93). WICHTIG: Die Konfiguration (Wiedergabe, Aufnahme und Bearbeiten) der Anwesenheitssimulation kann nicht im Smart Panel Designer vorgenommen werden. Im Smart Panel Designer können nur Vorbereitungen hierfür getroffen werden. Die Konfiguration muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 66 SP 0081 U Seite 50 von 95...
  • Seite 51 Konfiguration Anwesenheitssimulation aktivieren Abb. 48: Smart Panel Designer – Anwesenheitssimulation aktivieren • Anwesenheitssimulation mit dem Umschalter aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Anwesenheitssimulation werden übernommen. Untermenü „Anwesenheitssimulation“ wird in den Einstellungen des jeweiligen Elements angezeigt. Elemente zu Anwesenheitssimulation hinzufügen Funktionen und Elemente werden einzeln an die Anwesenheitssimulation angeschlossen bzw. einbezogen, um später zwischen Aufnahme und Wiedergabe wechseln zu können. Dafür muss jedes einzelne Element bzw. jede Funktion, die zur Anwesenheitssimulation gehören soll, explizit dafür aktiviert/deaktiviert werden.
  • Seite 52 Konfiguration Untermenü „Anwesenheitssimulation“ Abb. 49: Smart Panel Designer – Elemente zu Anwesenheitssimulation hinzufügen • Untermenü „Anwesenheitssimulation“ in den Einstellungen des jeweiligen Elements auswählen. Liste der Elemente für Anwesenheitssimulation wird angezeigt. Liste der Elemente für Anwesenheitssimulation Abb. 50: Smart Panel Designer – Liste der Elemente für Anwesenheitssimulation • Element (Funktion) für Anwesenheitssimulation aus der Liste auswählen. Aufzeichnen und Wiedergabe des Elements wird angezeigt. SP 0081 U Seite 52 von 95...
  • Seite 53 Konfiguration Aufzeichnen und Wiedergabe des Elements für Anwesenheitssimulation Abb. 51: Smart Panel Designer – Aufzeichnen und Wiedergabe des Elements für Anwesenheitssimulation • Aufzeichnen und Wiedergabe des Elements für Anwesenheitssimulation aktivieren. Die Konfiguration (Wiedergabe, Aufnahme und Bearbeiten) der Anwesenheitssimulation muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 66 SP 0081 U Seite 53 von 95...
  • Seite 54 Konfiguration Untermenü „Sequenztaster“ Einstellungen → Konfiguration → Plugins → Sequenztaster Diese Funktion stellt eine Verbindung zwischen physikalischen Tasten auf dem KNX-Bus und in einer JUNG Smart Vision erstellten Sequenzen so her, dass beim Drücken einer Taste, die auf diese Taste abgestimmte Sequenz ausgeführt wird. Voraussetzungen für die Funktion: - 1 Byte (0-255) Gruppenadresse, der Listener, ähnlich der für KNX-Szenen - Eine oder mehrere KNX-Tasten, welche beim „Drücken“ einen numerischen Wert an die obige Adresse senden - Die Funktion kann in den Sequenzparametern aktiviert werden. - Optional für Tasten, die mit RGB-LEDs ausgestattet sind, eine Gruppenadresse (die auch mehrere LEDs auf ETS-Ebene gruppieren kann) vom Typ DPT 232 (3 Byte). WICHTIG: Die Konfiguration (Koppeln mit physischem Taster) des Sequenztasters kann nicht im Smart Panel Designer vorgenommen werden. Im Smart Panel Designer können nur Vorbereitungen hierfür getroffen werden. Die Konfiguration muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 73 Abb. 52: Smart Panel Designer – Untermenü „Sequenztaster“ • Sequenztaster mit dem Umschalter aktivieren.
  • Seite 55 Abb. 53: Smart Panel Designer – Sequenztaster für ein Element aktivieren • Menü „Parameter“ in den Einstellungen der jeweiligen Sequenz auswählen. • Sequenztaster mit dem Umschalter aktivieren. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sequenztaster werden übernommen. Die Konfiguration (Koppeln mit physischem Taster) des Sequenztasters muss in der App „Jung Smart Vision“ vorgenommen werden. Beschreibung siehe Seite 73 SP 0081 U Seite 55 von 95...
  • Seite 56 Das Zurücksetzen bringt die Projektkonfiguration auf den Werkszustand (Reset) zurück d.h. alle Änderungen werden gelöscht und ein neues Projekt kann angelegt werden. Export: Visualisierungsprojekt im Dateiformat *.ksp exportieren Import: Visualisierungsprojekt im Dateiformat *.ksp importieren Reset: Visualisierungsprojekt löschen und Daten zurücksetzen HINWEIS: Die Projektdatei *.ksp inklusive der Visualisierung wird später über die DCA in die ETS importiert um das KNX Smart Panel 8 zu programmieren. Abb. 54: Smart Panel Designer – Untermenü „Export/Import“ • Export, Import oder Reset auswählen. • Je nach Auswahl Ordner für Export auswählen, Datei für Import auswählen oder Reset bestätigen. Einstellungen für Export, Import oder Reset werden übernommen. SP 0081 U Seite 56 von 95...
  • Seite 57 Konfiguration Untermenü „App“ Einstellungen → App Im Menü „App“ stehen weitere Einstellungen für die Benutzeroberfläche der JUNG Smart Vision bereit. Abb. 55: Smart Panel Designer – Untermenü „App“ Demo-Modus Zu Demo- und Präsentationszwecken kann unter „Demo-Modus“ der entsprechende Modus aktiviert werden. Nach Aktivierung werden einige vorgefertigte Räume samt Elementen automatisch erstellt und angezeigt. Ein aktiver Demo-Modus wird über das Verbindungssymbol in der oberen Status- und Navigationsleiste an- gezeigt. i Das eigentliche Projekt bleibt dabei erhalten d.h. sobald der Demo-Modus verlassen wird wechselt die Software wieder zum aktuellen Projekt. WICHTIG: Im aktivierten Demo-Modus kann das Gerät nicht über die ETS programmiert werden (siehe Untermenü „Ex- port/Import“ auf Seite 56). Der Demo-Modus muss zuvor deaktiviert sein. Gleiches gilt für das Verbinden (Koppeln) mit mobilen Endgeräten (siehe Untermenü „Koppeln“ auf Seite 74).
  • Seite 58 Konfiguration Untermenü „Sprache“ Einstellungen → App → Sprache Im Menü „Sprache“ stehen die Sprachen Englisch, Deutsch und Spanisch zu Auswahl. Die Option „Auto“ versucht die Sprache auszuwählen, die später das Betriebssystem des jeweiligen Gerätes nutzt. Sollte diese nicht zur Verfügung stehen, wird Englisch (Fallback) benutzt. Abb. 56: Smart Panel Designer – Untermenü „Sprache“ • Sprache auswählen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Sprache werden übernommen. SP 0081 U Seite 58 von 95...
  • Seite 59 Konfiguration Untermenü „Design“ Einstellungen → App → Design Im Menü „Design“ kann zwischen einem hellen und einem dunklen Farbschema für die Darstellung der Be- nutzeroberfläche gewechselt werden. Abb. 57: Smart Panel Designer – Untermenü „Design“ Helles Design Dunkles Design • Design auswählen. • Einstellungen mit dem Hakensymbol bestätigen. Einstellungen für Design werden übernommen. SP 0081 U Seite 59 von 95...
  • Seite 60 Konfiguration Untermenü „Log“ Einstellungen → App → Log Unter „Log“ kann das anwendungsspezifische Logging aktiviert und deaktiviert werden. Das Logging be- zieht sich nur auf die JUNG Smart Vision App bzw. die Software selbst. Sobald das Logging aktiviert wurde, werden die beiden Unterpunkte „Log-Level“ und „Log-Dateien löschen“ bedienbar. Abb. 58: Smart Panel Designer – Untermenü „Log“ Das Log Level beschreibt beginnend von der niedrigsten bis zur höchsten Ebene welche Systemmeldungen der Software in die Log-Datei geschrieben werden sollen. Diese Meldungen dienen zu Support- und Analy- sezwecken und korrespondieren nicht mit den Mitteilungen auf der Benutzerebene. Log Level Erläuterung...

  • Seite 61: Ets Und Dca

    Für das ausgewählte Gerät werden nun die entsprechenden Kommunikations-Objekte generiert. Durch einen Wechsel auf den Reiter „Kommunikationsobjekte“ hat man Zugriff auf die Kommunikationsobjekte, die durch die importierte Konfiguration erstellt worden sind. Die Kommunikationsobjekte können im ETS-Projekt mit anderen KNX-Geräten verknüpft werden. WICHTIG: Es wird die DCA in der Version 1.0.102.0 oder höher benötigt! 6.2.1 Herunterladen und Installieren Zu allererst muss die DCA für die ETS als App installiert werden. Die DCA ist über den KNX Online-Shop unter https://my.knx.org/ verfügbar. Die Installation in der ETS erfolgt durch Hinzufügen über das Plussymbol im Menü „Apps“ rechts in der unteren Statusleiste. Sobald der Dialog zum Auswählen der entsprechenden *.etsapp-Datei erscheint, kann die *.etsapp-Datei ausgewählt und somit die DCA installiert werden. Anschließend ist ein Neustart der ETS notwendig! Die Produktdaten müssen anschließend importiert werden. Die Produktdatenbank kann über den Online-Ka- talog oder auf https://www.jung.de/ heruntergeladen werden. SP 0081 U Seite 61 von 95...

  • Seite 62: Ets Programmiermodus Aktivieren

    Der Hinweis ist an die JUNG Smart Vision App gekoppelt und wird nur angezeigt, wenn die JUNG Smart Vision App auf dem Gerät läuft. Sobald sich das Gerät im Programmiermodus befindet, wird in der ETS der Download durchgeführt. Nach Beendigung des ETS-Download, wird der Programmiermodus auf dem Gerät automatisch zurückgesetzt. Die JUNG Smart Vision App lädt die neu erhaltene Konfiguration. Abb. 59: JUNG Smart Vision – ETS Programmiermodus aktivieren Voraussetzung: Benutzer ist als Administrator angemeldet. • ETS Programmiermodus im Menü „Einstellungen“ mit dem Umschalter aktivieren. ETS Programmiermodus wird in jedem Menü eingeblendet. Der ETS-Download in das Gerät wird automatisch gestartet. ETS Programmiermodus wird nach dem Download automatisch beendet.

  • Seite 63: Sequenzen Und Zeitplanungen Überschreiben" Deaktivieren

    6.2.3 „Sequenzen und Zeitplanungen überschreiben“ deaktivieren Zeitplanungen und Sequenzen können durch den Benutzer auf dem Gerät direkt geändert werden. Die DCA bietet die Möglichkeit benutzerspezifische Daten für „Sequenzen“ und „Zeitplanungen“ während des Downloads nicht auf das Gerät zu schreiben. Dafür ist eine Option im DCA direkt unter dem Button „Export“ vorgesehen. Abb. 60: ETS und DCA – „Sequenzen und Zeitplanungen überschreiben“ WICHTIG: Wird die Konfiguration komplett verändert, die Zeitplanungen und Sequenzen aber nicht mit der restlichen Konfiguration auf das Gerät geschrieben, kann es dazu kommen, dass die bestehenden Daten zu Zeitpla- nung/Szenarien, die sich auf dem Gerät befinden, nicht mit der restlichen Konfiguration übereinstimmen und es somit zu Fehlermeldungen kommt! 6.2.4 Konfiguration über DCA aus ETS exportieren Die in die ETS übernommenen Daten werden in der ETS-Datenbank im entsprechenden Projekt gespei- chert. Bei Bedarf, kann somit eine Konfiguration aus der ETS exportiert und in den KNX Smart Panel De- signer zur weiteren Verarbeitung importiert werden. Dafür einfach das gewünschte KNX Smart Panel 8 im ETS-Projekt auswählen und im DCA auf „Export“ klicken. Dadurch wird eine *.ksp Datei generiert, die dann im KNX Smart Panel Designer unter „Konfiguration → Export/Import → Import“ importiert werden kann. Der Export exportiert zusätzliche Daten zum Gerät wie z.B. die physikalische Adresse und den Projektna- men. 6.2.5 Konfiguration ohne DCA und ohne ETS von Gerät exportieren Es ist möglich die gesamte Konfiguration eines Gerätes direkt am Gerät abzuholen, ohne ETS. Dafür direkt auf dem Gerät das Seitenmenü der JUNG Smart Vision App über das Zahnradsymbol öffnen, mit dem Admi- nistrator-PIN (74269) einloggen und unter „Konfiguration → Export“ eine entsprechende *.ksp-Datei an einen gewünschten Speicherplatz (z.B. USB-Stick Geräterückseite) speichern. Die *.ksp-Datei kann anschließend in den KNX Smart Panel Designer importiert und bearbeitet werden. Alle Daten bezüglich Zeitplanung und Szenarien, die der Benutzer geändert hat, werden mitkopiert. Diese können direkt im KNX Smart Panel Designer weiterbearbeitet und später beim ETS-Download auf das Gerät überschrieben werden. SP 0081 U Seite 63 von 95...

  • Seite 64: App "Jung Smart Vision" - Erweiterte Einstellungen

    Konfiguration 6.3 App „JUNG Smart Vision“ – Erweiterte Einstellungen Nachdem das Visualisierungsprojekt in das Gerät programmiert wurde stehen dort weitere Einstellungen für die JUNG Smart Vision App zur Verfügung. Übersicht Menüstruktur - Konfiguration - Treiber - Export - Koppeln - Clients...
  • Seite 65 Konfiguration Untermenü „Treiber“ Einstellungen → Konfiguration → Treiber Das Menü „Treiber“ gibt Aufschluss über den aktuellen Status der KNX Twisted Pair (TP) Verbindung des Gerätes zum Bus. Diese Funktion ist hilfreich bei der Fehlersuche. Abb. 62: JUNG Smart Vision – Untermenü „Treiber“ Untermenü „Export“ Einstellungen → Konfiguration → Export Das Menü „Export“ entspricht dem Menü „Export/Import“. Beschreibung siehe Seite 56 SP 0081 U Seite 65 von 95...

  • Seite 66: Anwesenheitssimulation Konfigurieren (Wiedergeben, Aufnehmen Und Bearbeiten)

    Anwesenheitssimulation ist aktiviert. Elemente wurden zu Anwesenheitssimulation hinzugefügt. Aufnahme und Wiedergabe wurden für Elemente aktiviert. Aufnahmemodus und Wiedergabemodus der Anwesenheitssimulation Abb. 63: JUNG Smart Vision – Aufnahmemodus und Wiedergabemodus der Anwesenheitssimulation Sobald die Aufnahme aktiv ist erscheint in der linken oberen Bildschirmecke über der Information für Datum und Uhrzeit ein pulsierender roter Punkt. Wird der Taster auf der Benutzeroberfläche gedrückt startet der Wiedergabemodus. Das Symbol oben in der Ecke wechselt ebenfalls in den Wiedergabemodus. Das Symbol innerhalb des Tasters wechselt in den Aufnahmemodus.
  • Seite 67 Konfiguration Anwesenheitssimulation anzeigen Abb. 64: JUNG Smart Vision – Anwesenheitssimulation anzeigen • Anwesenheitssimulation mit dem Pluginsymbol in der Status- und Navigationsleiste anzeigen. • Detailansicht der Anwesenheitssimulation mit einem Linksklick auf die Kachel anzeigen. Detailansicht der Anwesenheitssimulation wird angezeigt. Detailansicht der Anwesenheitssimulation Abb. 65: JUNG Smart Vision – Detailansicht der Anwesenheitssimulation • Einstellungen der Anwesenheitssimulation auswählen. Einstellungen der Anwesenheitssimulation werden angezeigt. SP 0081 U Seite 67 von 95...
  • Seite 68 Konfiguration Einstellungen der Anwesenheitssimulation Abb. 66: JUNG Smart Vision – Einstellungen der Anwesenheitssimulation • Wiedergabe der Anwesenheitssimulation auswählen. Wiedergabe der Anwesenheitssimulation wird angezeigt. Wiedergabe der Anwesenheitssimulation Im Menü „Wiedergabe“ können einzelne Funktionen der Anwesenheitssimulation für die Wiedergabe akti- viert/deaktiviert werden. Diese werden dann entsprechend von der Wiedergabe ausgenommen. Die Einstel- lungen können innerhalb der JUNG Smart Vision App auf dem Smart Panel getätigt werden. Abb. 67: JUNG Smart Vision – Wiedergabe der Anwesenheitssimulation • Elemente für die Wiedergabe der Anwesenheitssimulation mit dem Umschalter aktivieren oder deaktivie- ren.
  • Seite 69 Neue Aktionen können manuell über das Pluszeichen hinzugefügt und bearbeitet werden. Allerdings können nur die für die Anwesenheitssimulation zuvor im KNX Smart Panel Designer freigegeben Funktionen ausge- wählt werden. Abb. 68: JUNG Smart Vision – Aufzeichnung der Anwesenheitssimulation • Neue Aktion mit dem Pluszeichen zur Aufzeichnung der Anwesenheitssimulation hinzufügen. Neue Aktion für Aufzeichnung der Anwesenheitssimulation wird angezeigt. SP 0081 U Seite 69 von 95...
  • Seite 70 Konfiguration Neue Aktion für Aufzeichnung der Anwesenheitssimulation Abb. 69: JUNG Smart Vision – Neue Aktion für Aufzeichnung der Anwesenheitssimulation • Tag und Zeit der neuen Aktion auswählen. • Name für neue Aktion eingeben und Art der neuen Aktion auswählen. • Einstellungen mit dem Hakensymbol bestätigen.
  • Seite 71 Jeder Abschnitt ist mit einer Start- und einer End-Marke gekennzeichnet. Wenn eine von beiden nicht vor- handen ist, bedeutet dies, dass der Abschnitt ungültig ist. Das KNX Smart Panel 8 kann während des gestar- teten Abschnitts ausgeschaltet sein, daher war in diesem Teil des Abschnitts keine Aufzeichnung möglich! Ein Abschnitt muss korrekt beginnen und beendet werden, um gültig zu sein. Wenn ein Abschnitt als ungültig angesehen wird, wird ein Fallback-Verfahren angewendet. Abb. 70: JUNG Smart Vision – Datenstruktur der Aufzeichnung SP 0081 U Seite 71 von 95...
  • Seite 72 Konfiguration Schema der Datenstruktur der Aufzeichnung Abb. 71: JUNG Smart Vision – Schema der Datenstruktur der Aufzeichnung Einschränkungen und Begrenzung - Die Aufzeichnung ist auf eine Woche Daten begrenzt, zugeordnet in Wochentagen. - Der Zeitrahmen für einen einzelnen Abschnitt beträgt 1 Stunde (Aufnahme). - Die maximale Anzahl der Datenpunkte, die für die Aufzeichnung zugelassen sind, beträgt 30 (dreißig); die Anzahl der aufzeichenbaren Datenpunkte variiert von Element zu Element. - Die maximale zeitliche Auflösung für aufgezeichnete Werte desselben Datenpunktes beträgt 1 Minute; wenn innerhalb von einer Minute derselbe Datenpunkt mehr als einmal seinen Wert ändert, wird der zuletzt empfangene Wert aufgezeichnet. Aufnahmezyklus Die Aufzeichnung wird immer am Anfang des nächsten Zeitabschnitts (hh:00) nach dem Umschalten in den Aufzeichnungsmodus gestartet. Um den Tausch der temporär aufgezeichneten Daten auszulösen, muss der begonnene Abschnitt enden (hh:59), sonst wird der Tausch nicht durchgeführt und die aufgezeichneten Daten gehen verloren. Wiedergabezyklus Die Wiedergabe (Playback) setzt sofort ein, nach dem Umschalten in den Wiedergabemodus, unabhängig vom Beginn des nächsten Zeitabschnitts. Das Intervall der obigen Schleife beträgt 1 Minute. WICHTIG: Nach jeder Änderung der Datenpunktebene (Änderungen in der ETS, Neuimport oder Ergänzungen) liegt es...

  • Seite 73: Sequenztaster Konfigurieren (Koppeln Mit Physischem Taster)

    WICHTIG: Für die Verknüpfung des Sequenztasters innerhalb der ETS werden zwei entsprechende Kommunikations- objekte für den Projektimport generiert. Beschreibung siehe Seite 88 Abb. 72: JUNG Smart Vision – Sequenztaster konfigurieren Voraussetzungen: Benutzer ist als Administrator angemeldet. Werte für Listener in der ETS müssen programmiert sein.

  • Seite 74: Smart Panel Mit Mobilem Endgerät (Client) Koppeln

    Benutzer ist als Administrator angemeldet. Visualisierungsprojekt ist per ETS in das Gerät programmiert. Smart Panel und mobile Endgeräte sind selben lokalen Netzwerk (W)LAN. Untermenü „Koppeln“ Einstellungen → Konfiguration → Koppeln Das KNX Smart Panel 8 fungiert neben dem reinen stand-alone System zur KNX-Steuerung auch als Server für weitere mobile Endgeräte um die Bedienung der KNX-Visualisierung via JUNG Smart Vision App zu er- möglichen. Das Gerät kann schnell und einfach mit dem Smartphone oder Tablet verbunden werden. Vor- aussetzung ist die JUNG Smart Vision App auf dem jeweiligen mobilen Endgerät. Die App kann über Google Playstore (Android) und Applestore (iOS) geladen werden. WICHTIG: Für die Kopplung mit mobilen Endgeräten ist ein lokales Netzwerk (W)LAN zwingend erforderlich! Das KNX Smart Panel 8 muss über eine entsprechende Netzwerkleitung lokal verbunden sein. Mobile Endgeräte müs- sen sich im selben Netzwerk befinden. Ein Fernzugriff über das Internet ist derzeit nicht möglich.
  • Seite 75 Konfiguration Untermenü „Clients“ Einstellungen → Konfiguration → Koppeln → Clients Im Menü „Clients“ können neue mobile Endgeräte angelegt werden. Es können max. 10 App-Anwender (Cli- ents) pro Installation mit dem Gerät verbunden werden. Neue Clients werden mit dem Plussymbol angelegt. Sämtliche Clients werden innerhalb der Listenansicht angezeigt. Zudem wird gezeigt, ob der Zugang für den jeweiligen Client aktuell aktiviert ist oder nicht. Durch „langes Drücken“ auf den Client-Namen innerhalb der Liste erscheint die Option zum Löschen des jeweiligen Clients. Abb. 74: JUNG Smart Vision – Untermenü „Clients“ • Neuen Client mit dem Pluszeichen hinzufügen. Untermenü „Client hinzufügen“ wird angezeigt. SP 0081 U Seite 75 von 95...
  • Seite 76 Konfiguration Untermenü „Client hinzufügen“ Einstellungen → Konfiguration → Koppeln → Client hinzufügen Abb. 75: JUNG Smart Vision – Untermenü „Client hinzufügen“ • Name für Client eingeben. • Pairing-Code generieren. Pairing-Code wird angezeigt. Beispiel: • Pairing-Code notieren für Eingabe auf dem mobilen Endgerät. • Menü geöffnet lassen. SP 0081 U Seite 76 von 95...

  • Seite 77: Herunterladen Und Installieren

    Konfiguration 6.4 App „JUNG Smart Vision“ – Mobiles Endgerät (Client) 6.4.1 Herunterladen und Installieren Die App kann über Google Playstore (Android) und Applestore (iOS) geladen werden. Anschließend kann die App auf dem mobilen Endgerät installiert werden. 6.4.2 Bedienung Die Bedienung der App auf dem mobilen Endgerät entspricht der Bedienung der App auf dem Smart Panel. Eine Übersicht über die Bereiche der App befindet sich auf Seite 13. Weitere Grundlagen der Bedienung sind hier zu finden: Einstellungen öffnen Beschreibung siehe Seite 21 Benutzer als Administrator anmelden Beschreibung siehe Seite 22 Das voreingestellte Administrator-Passwort lautet: 74269 6.4.3 Mobiles Endgerät (Client) mit Smart Panel koppeln...
  • Seite 78 Konfiguration Liste der gefundenen Geräte und ausgewähltes Gerät im Menü „Neues Gerät“ Abb. 77: JUNG Smart Vision – Gefundene Geräte und ausgewähltes Gerät (Client) • Gerät für Pairing aus Liste der gefundenen Geräte auswählen. Adresse, Name und Seriennummer des ausgewählten Geräts werden in das Menü „Neues Gerät“ über- nommen.
  • Seite 79 Konfiguration „Pairing-Code eingeben“ und gekoppeltes Gerät im Menü „Einstellungen“ Abb. 78: JUNG Smart Vision – „Pairing-Code eingeben“ und gekoppeltes Gerät (Client) • Pairing-Code eingeben. • Eingabe mit „OK“ bestätigen. Gekoppeltes Gerät wird in das Menü „Einstellungen“ und in das Untermenü „Geräte“ übernommen. SP 0081 U Seite 79 von 95...
  • Seite 80 Konfiguration Gekoppeltes Gerät im Menü „Geräte“ und Editieren des Geräts Abb. 79: JUNG Smart Vision – Gekoppeltes Gerät im Menü „Geräte“ und Editieren des Geräts (Client) • Zum Editieren des gekoppelten Gerätes oder Löschen Eintrag länger gedrückt halten. Schaltflächen „Editieren“ und „Löschen“ werden angezeigt. • Einstellungen mit dem Hakensymbol bestätigen. Verbindungsstatus zwischen mobilem Endgerät (Client) und Smart Panel Symbol Erläuterung Gekoppelt: Bedienung der Visualisierung ist möglich Automatisch beim App-Start verbundenes Gerät Direkte Netzwerkverbindung (LAN) vorhanden SP 0081 U Seite 80 von 95...

  • Seite 81: Kommunikationsobjekte

    Kommunikationsobjekte Kommunikationsobjekte 7.1 Datenpunkttypen Folgende KNX Datenpunkttypen (DPT) werden derzeit von JUNG Smart Vision unterstützt: Länge Funktion DPT 1 1 Bit Schalter (ein/aus oder auf/ab usw.) DPT 5 1 Byte (%) (0…100, 0…255 oder 0…360°) DPT 6 1 Byte (%) (-128…127) DPT 7 2 Byte (lux, mm, ms usw. 0...65535) DPT 8 2 Byte (Zeitdifferenz, Rotation usw. -32768...32767) DPT 9 2 Byte (float) Fließkommawerte (-671088,64…670760,96) DPT 10 3 Byte Uhrzeit DPT 11 3 Byte Datum DPT 12 4 Byte 0...4294967295 DPT 13 4 Byte -2147483648...2147483647 DPT 14 4 Byte...
  • Seite 82 Kommunikationsobjekte Dimmer Abb. 81: Elemente und Objekte – Dimmer Dieser Elementtyp sieht keine Parameter vor. Name Funktion Länge Flags 1.001 Ein/Aus Schalten 1 Bit K-SÜA 1.001 Ein/Aus Status Schalten Rückmeldung 1 Bit K-S-A 5.001 Dimmer Prozent (0 .. 100%) 1 Byte K-SÜA 5.001 Dimmer Status Prozent Rückmeldung (0 .. 100%) 1 Byte K-S-A Jalousie Auf/Ab Abb. 82: Elemente und Objekte – Jalousie Auf/Ab Dieser Elementtyp sieht keine Parameter vor.
  • Seite 83 Kommunikationsobjekte Jalousie prozentuell Abb. 83: Elemente und Objekte – Jalousie prozentuell Dieser Elementtyp sieht keine Parameter vor. Name Funktion Länge Flags 1.008 Jalousie Auf/Ab Auf/Ab 1 Bit K-SÜA 1.008 Jalousie Auf/Ab Status Auf/Ab Rückmeldung 1 Bit K-S-A 1.007 Jalousie Auf/Ab Schritt Schritt 1 Bit K-SÜA 5.001 Jalousie Position Prozent (0 .. 100%)
  • Seite 84 Kommunikationsobjekte Jalousie Abb. 84: Elemente und Objekte – Jalousie Dieser Elementtyp hat zwei Parameter: - Jalousie Schieberegler (aktiviert/deaktiviert) - Lamellen Schieberegler (aktiviert/deaktiviert) Er bietet bis zu 6 Funktionen, die mit passenden Datenpunkten verknüpft werden müssen. Dieses ist der vollständigste Elementtyp zur Steuerung von Jalousie-Aktoren. Name Funktion Länge Flags 1.008 Jalousie Auf/Ab Auf/Ab 1 Bit K-SÜA 1.008 Jalousie Auf/Ab Status Auf/Ab Rückmeldung 1 Bit K-S-A 1.007 Jalousie Auf/Ab Schritt Schritt 1 Bit K-SÜA...
  • Seite 85 Kommunikationsobjekte RGB(W) – 3 x 1 Byte Farbe und 1 x 3 Byte Farbe RGB + (W) + Dimmer Die Darstellungen für RGB (3 x 1 Byte) und RGB (3 Byte) sind identisch. Abb. 85: Elemente und Objekte – Jalousie Dieser Elementtyp sieht 2 Parameter vor: Die Farbe Weiß (für RGBW-Geräte) und der Dimmer lassen sich aktivieren oder deaktivieren. Fix sind die Datenpunkte für Rot, Grün und Blau sowie der zum Ein- und Aus- schalten. Für die Bedienung von RGB(W) gilt folgendes: - Bei Farbe/Weiß-Schalter auf weiß schalten und über den Schieberegler unten den Wert der weißen Far- be (%) einstellen.
  • Seite 86 Kommunikationsobjekte Thermostat Dieser Elementtyp ist der mit dem breitesten Funktionsumfang. Zu den Parametern gehören: Modus (Betriebsart) Keine AUTO-COM-PRE-ECO-OFF COM-PRE-ECO-OFF COM-STBY-NIGHT-FROST Betriebsart-Bits Aktivieren / Deaktivieren Ventilator-Typ Kein Ein / Aus (nur Status) Aus / Geschwindigkeit 1-3 (nur Status) Auto / [Man Aus/Ein] Auto / [Man Aus/Geschwindigkeit 1-3] Auto / Man Invertiere Ventilator Auto/Man Aktivieren / Deaktivieren Aktiviere Sollwert Aktivieren / Deaktivieren Gemeinsamer Sollwert Aktivieren / Deaktivieren (für Heizen und Kühlen) Aktiviere Feuchtigkeitsanzeige Aktivieren / Deaktivieren Aktiviere effektiven Sollwert...
  • Seite 87 Kommunikationsobjekte Vollausbaustufe Thermostat (HVAC) Abb. 86: Elemente und Objekte – Thermostat Name Funktion Länge Flags 9.001 Temperatur Status Temperatur (°C) Rückmeldung 2 Byte K-S-A 8-Bit vor- Betriebsart Betriebsmodus Umschaltung 1 Byte K-SÜA zeichenlos 8-Bit vor- Betriebsart Status Betriebsmodus Umschaltung Rückmel- 1 Byte K-S-A zeichenlos dung 1.001 Ventilator Ein/Aus Schalten...
  • Seite 88 Kommunikationsobjekte Sequenz Abb. 87: Elemente und Objekte – Sequenz Dieser Elementtyp bietet die Möglichkeit eine Sequenz (Beschreibung siehe Seite 35) mittels eines phy- sischen Tasters auszulösen. Dabei wird ein 1 Byte Wert verwendet, der vom entsprechenden Taster aus auf das zugehörige Kommunikationsobjekt geschrieben werden muss. Der Wert wird in der ETS für den physi- schen Taster hinterlegt und über das Element auf der Visualisierung eingelernt. Sobald dieser Wert dann vom KNX Smart Panel gelesen wird, wird die zugeordnete Sequenz ausgelöst. Damit der Sequenztaster genutzt werden kann, muss er zunächst unter „Einstellungen → Plugins → Se- quenztaster“ aktiviert werden. Für die Verwendung in einer Sequenz muss die Funktion anschließend unter „Parameter“...
  • Seite 89 Kommunikationsobjekte KNX Szene Abb. 88: Elemente und Objekte – KNX Szene Die KNX-Szene ähnelt in ihrer Funktionalität der Sequenz, ist aber eingeschränkter. Die Konfiguration der KNX-Szene muss in der ETS vorgenommen werden. Durch dieses Element ist es möglich, eine bestimmte Szene abzurufen, die einer Nummer (von 1 bis 64) entspricht, die ebenfalls in der ETS-Programmierebene definiert ist. Die Parameter sind: - Einlernen (speichert die aktuellen Werte der beteiligten Funktionen) - Szenario-Wert (nur für KNX – Nummer der aufzurufenden Szene) Name Funktion Länge Flags 18.001 KNX Szene Szenensteuerung 1 Byte K-SÜA SP 0081 U Seite 89 von 95...
  • Seite 90 Kommunikationsobjekte Personalisierter Schieberegler Der personalisierte Schieberegler ist für verschiedene Zwecke einsetzbar. Über das Element können Werte auf den Bus geschrieben werden (Steuerelement „Nur Schieberegler“) oder Werte vom Bus angezeigt wer- den (Steuerelement „Nur Wertanzeige“) oder beides. Für die Darstellung kann ein Symbol aus der Bibliothek genutzt werden. Folgende Parameter stehen für das Element zur Verfügung: Steuer-Elemente Alle (Schieberegler und Wertanzeige) Maßeinheit Nur Schieberegler Kommastellen Nur Wertanzeige Label min. Wird nach dem Wert gezeigt (z.B. °K) Label max. Anzahl der Kommastellen Min. Wert Minimaler Wert (kleinster Wert des Wertebereichs) Max. Wert Minimaler Wert (größter Wert des Wertebereichs) Schrittweite (Ticks) Wert zwischen zwei Strichen (Skala) Schrittweite Schieberegler Kleinstmögliche Verschiebung des Schiebereglers...
  • Seite 91 Kommunikationsobjekte Musik Die Parameter für das Musik-Element sind: Play/Pause invertieren 0 = Pause, 1 = Play oder 1 = Pause, 0 = Play Aktiviere Lautstärkeregelung Aktiviert/deaktiviert die Lautstärkeregelung Aktiviere Nächster/Vorheriger Titel Aktiviert/deaktiviert Nächster/Vorheriger Titel Wert für Vorheriger Titel Aktiviert: sendet 1, Deaktiviert: sendet 0 Aktiviere Titelinformationen Aktiviert/deaktiviert Titel und Interpret Abb. 90: Elemente und Objekte – Musik Name Funktion Länge Flags 1.001 Play/Pause Schalten 1 Bit...
  • Seite 92 Kommunikationsobjekte Befehlstaste Dieses Element funktioniert wie ein physikalischer Taster. Folgende Parameter stehen für das Element zur Verfügung: Symbol Symbol (Icon) aus der Bibliothek wählen Wert „Taste gedrückt“ Wert, der beim Drücken gesendet werden soll Wert „Taste loslassen“ Wert, der beim Loslassen gesendet werden soll Abb. 91: Elemente und Objekte – Befehlstaste Name Funktion Länge Flags 1.001 Wert Schalten 1 Bit K-SÜA...
  • Seite 93 Kommunikationsobjekte Temperatur, Tageszeit und Datum Abb. 92: Elemente und Objekte – Temperatur, Tageszeit und Datum Name Funktion Länge Flags 9.001 STATUSLEISTE Innentempe- Temperatur (°C) Rückmeldung 2 Byte K-S-A ratur Status 9.001 STATUSLEISTE Außentem- Temperatur (°C) Rückmeldung 2 Byte K-S-A peratur Status 10.001 SYSTEM Zeit Tageszeit 3 Byte K-SÜA 11.001 SYSTEM Datum Datum 3 Byte K-SÜA Anwesenheitssimulation Abb.

  • Seite 94: Reinigung

    Reinigung Reinigung i Der Reinigungsmodus wird mit der App „Screencleaner“ gestartet. Geeignete Reinigungsmittel: Wasser, Fettlöser, Glasreinigungsmittel, Alkohol und Isopropanol Nicht zur Reinigung geeignet: Abrasive Tücher oder scharfe Reinigungsmittel • Reinigungsmodus starten oder Gerät ausschalten, um Touchscreen zu sperren. • Reinigungsmittel oder Wasser auf Tuch auftragen. Nicht direkt auf das Gerät auftragen. • Frontseite mit Tuch reinigen. Reinigungsmittel darf dabei nicht in das Gerät gelangen.

  • Seite 95: Begriffe

    Begriffe 11 Begriffe Begriff Beschreibung Zusatzprogramm für die ETS zur Inbetriebnahme. Die DCA wird als zu- (Device Configuration App) sätzliche Registerkarte in der ETS angezeigt. Die DCA ermöglicht den Import der Projektdatei (*ksp) aus dem Smart Panel Designer in die ETS. Standardisiertes Format für Kommunikationsobjekte. Ermöglicht die Aus- (Datenpunkttypen) wertung der Daten eines Kommunikationsobjektes. Pairing, Kopplung Aufbau einer erstmaligen Verbindung zwischen zwei Geräten. Das Smart Panel kann mit einem mobilen Endgerät (Smartphone, Tablet, ...) ver- bunden werden. Dadurch wird die Fernbedienung per JUNG Smart Vision App möglich. Beide Geräte müssen sich dazu im lokalen Netzwerk (W)LAN befinden. 12 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. SP 0081 U Seite 95 von 95...
