Het model, de specificaties, afmetingen en prestaties voor de reserveonderdelen die bij het onderhoud
•
worden gebruikt, moeten gelijk zijn aan de originele onderdelen.
• Breng voordat u de behuizing sluit vervangende antiroestolie aan op de explosievrije draden en controleer of de
afdichtring op de oorspronkelijke plaats zit zodat de behuizing wordt afgedicht wanneer deze wordt gesloten.
Demonteer de afdichtende onderdelen van de lamp niet vaak. Anders wordt de explosievrije functie aangetast.
•
7. Speciale voorwaarde voor veilig gebruik
Reparatie van de vlambestendige verbindingen mag alleen worden uitgevoerd door de fabrikant of uit naam
•
van de fabrikant en op diens verantwoordelijkheid.
IEC60079-1 wordt niet geaccepteerd.
Bevestigingen met vlambestendige verbindingen moeten tenminste eigenschapsklasse A2-70 hebben.
•
Het aanhaalmoment voor de schroeven van de klemmendoos moet binnen 22±2kgf liggen.
•
Neem bij installatie, gebruik en onderhoud de volgende standaards in acht: IEC60079-10, IEC60079-14,
•
IEC60079-17 en IEC 60079-19.
• Bij werken onder explosieve atmosfeer moet de beschermdop van de lader zijn aangedraaid, open de
beschermkap niet onder explosieve atmosfeer.

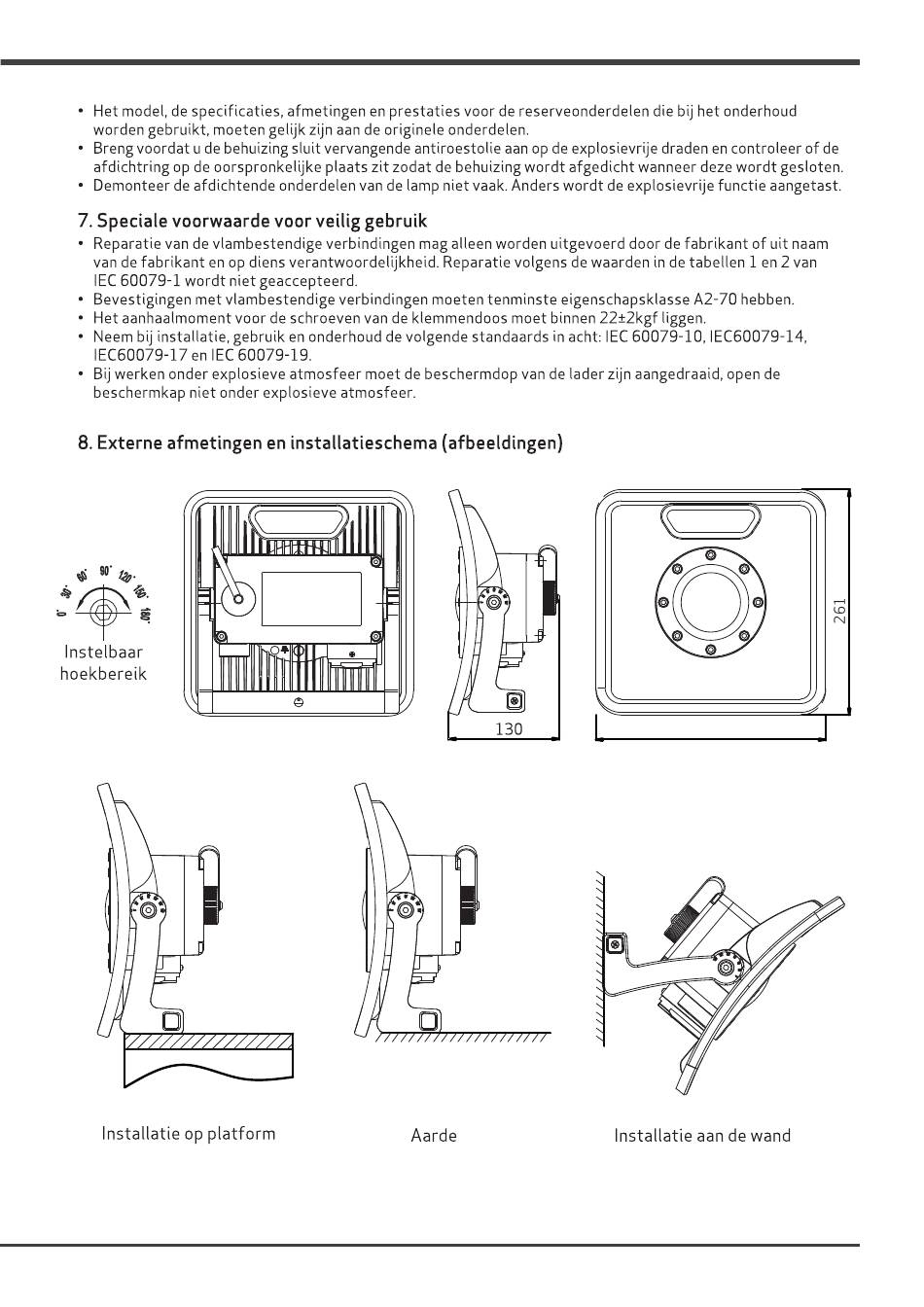

8. Externe afmetingen en installatieschema (afbeeldingen)
Instelbaar
hoekbereik
Installatie op platform
III i.
Aarde
Reparatie volgens de waarden in de tabellen 1 en 2 van
130
Installatie
O
o O
O
o O
O
270
270
aan de wand
