Fnirsi DST-201 Benutzerhandbuch Seite 84

Oblik vala kanala: Valni signal koji prikuplja kanal.
Podaci mjerenja : Pritisnite i držite tipku Start/Pauza za uključivanje/isključivanje prikaza parametara
mjerenja.
Postavke okidača : Pritisnite i držite tipku MODE za postavljanje načina okidanja, ruba okidača, omjera
sonde i vrste spoja.
Napon sustava: odnosi se na veliku vertikalnu mrežu koja predstavlja duljinu
napon, koji je određen frekvencijom uzorkovanja.

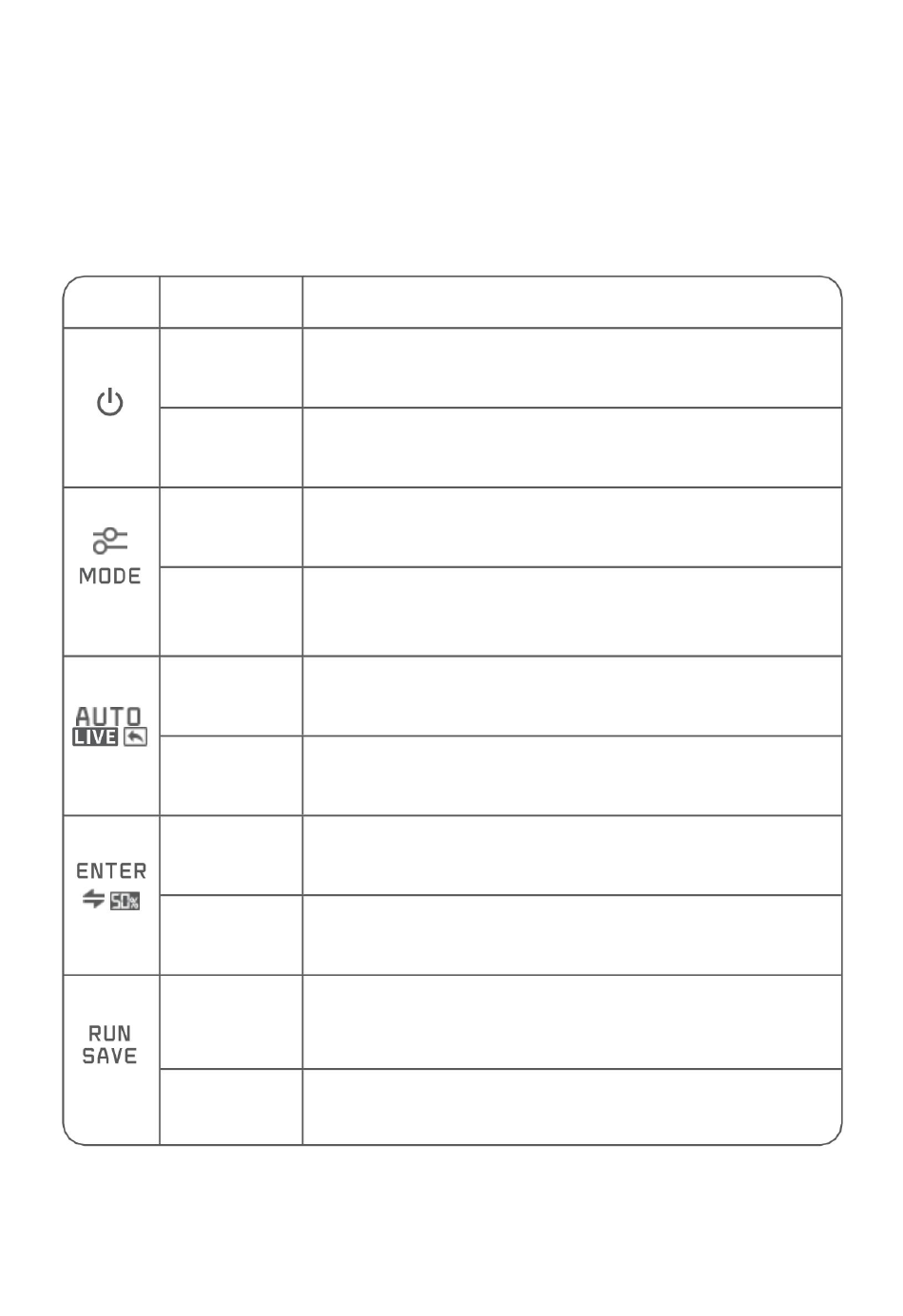

Ključ
Operacija
Kratki pritisak
Dugi pritisak
Kratki pritisak
Dugi pritisak
Kratki pritisak
Dugi pritisak
Kratki pritisak
Dugi pritisak
Kratki pritisak
Dugi pritisak
Opis funkcije
Gumb izbornika, povratak na izbornik funkcija
Uključivanje/isključivanje
Prebacivanje na druge načine rada
Otvorite izbornik postavki osciloskopa koji vam omogućuje
postavite vrstu vezanja, omjer sonde, način okidanja, rub
počevši. itd. Još jedan dugi pritisak zatvorit će izbornik
parametara.
Automatsko mjerenje
Automatska kalibracija
Možete prebacivati između horizontalnih i vertikalnih jedinica,
horizontalnog pomicanja okidača, pomicanja krivulje kanala
i pomicanja razine okidača. Ako ste u izborniku parametara,
kratko pritisnite za potvrdu postavke.
Kliknite za pauzu, kliknite ponovno za početak
DST-201: Brzo prikažite/zatvorite parametre mjerenja
DST-210:
Snimka zaslona
50%, srednji
HR
