Seite 2 目录...
Seite 4 INHALT...
Seite 9 二、面板介绍示波器通道2接口函数信号示波器发生器输出口通道1接口屏幕显示按键区域万用表接口...
Seite 10 充电指示灯充电接口复位按键设备支架...
Seite 11 三、整机参数 2.8寸真彩屏屏幕 320*240 分辨率 TYPE-C （5V/1A）充电 3000mAh锂电池电池示波器、信号发生器、数字万用表（详见功能参数）支持功能 6小时（实验室理论最大值）待机时间 167x89x35mm 产品尺寸 300g 重量四、按键与功能介绍 1.1示波器-按键操作说明按键按键方式功能短按关机/开机短按主页（功能选择页）当前是CH1时候:CH1设置短按当前是CH2时候:切换CH1 当前是CH1时候:CH1设置短按当前是CH2时候:切换CH1...
Seite 16 1.4示波器-参数双通道通道采样率 10M （双通道独立10M）模拟带宽 32kb 存储深度 1MΩ 输入阻抗 50ns-10s 时基范围 20mV/div-10V/div （ X1档）垂直灵敏度 ±400V 最大测量电压自动、正常、单次触发模式上升沿、下降沿触发类型 YT/滚动显示模式交流/直流耦合支持波形截屏保存导出波形图像支持...
Seite 17 2.1函数信号发生器-按键说明按键按键方式功能短按关机/开机短按主页（功能选择页）短按运行停止长按快捷进入示波器长按快捷进入信号发生器快捷进入万用表长按...
Seite 19 2.3函数信号发生器-参数通道单通道频率 1Hz-2MHz 0.1-3.3V 幅度 3.1数字万用表-按键说明按键按键方式功能短按关机/开机短按主页（功能选择页）短按自动测量短按数据保持短按相对测量短按电压/电阻长按快捷进入示波器短按二极管通断/电容长按快捷进入信号发生器短按温度/火线检测长按快捷进入万用表短按大电流/小电流...
Seite 23 3.4参数功能量程精度直流电压 9.999V/99.99V/999.9V ±(0.5%+3) 交流电压 9.999V/99.99V/750.0V ±(1%+3) 直流电流 9999uA/99.99mA/999.9mA/9.999A ±(1.2%+3) 交流电流 9999uA/99.99mA/999.9mA/9.999A ±(1.5%+3) 9.999MΩ/999.9KΩ/99.99KΩ/9.999KΩ/999.9Ω ±(0.5%+3) 电阻 99.99MΩ ±(1.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) 电容 9.999mF/99.99mF ±(5.0%+20) 温度 (-55~1300℃)/(-67~2372℉) ±(2.5%+5) 二极管通断火线检测...
Seite 63: Produkteinführung

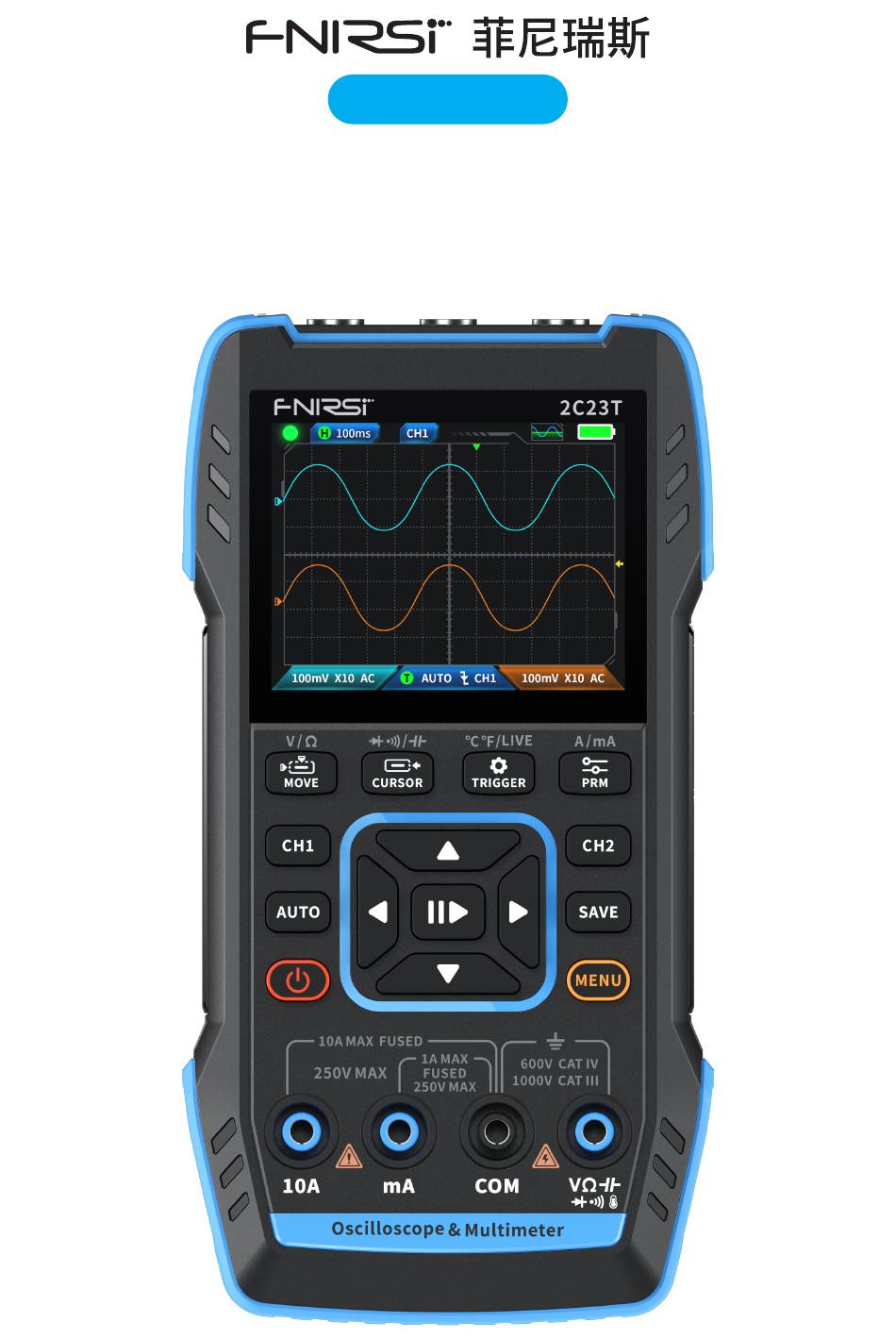

Sie bitte den “FNIRSI” Online-Kundendienst. Wir stehen Ihnen gerne zur Verfügung. 1.Produkteinführung FNIRSI-2C23T ist ein vielseitig verwendbares, praktisches „drei in einem “ Digitaloszilloskop mit zwei Kanälen, das von FNIRSI für die Wartungs- und Entwicklungsindustrie entwickelt wurde. Es ist mit drei Hauptfunktionen ausgestattet: Oszilloskop, Multimeter und Signalgenerator.
Seite 64: Frontplatte
2.Frontplatte Funktionssignalgenerator Oszilloskop CH2 Oszilloskop Output Bildschirm Bedienelemente Multimeter Input...
Seite 65 Ladeanzeige Ladeanschluss Rücksetzung Halterung...
Seite 66: Bedienelemente Und Funktionen
3.Maschinenparameter Bildschirm 2.8 Zoll HD Farb-LCD Auﬂösung 320*240 Pixel Ladeanschluss USB TYPE-C (5V/1A) Batterie 3000mAh Lithium Akku Oszilloskop, Signalgenerator, Multimeter Funktionen (siehe Funktionsparameter für Details) Standby Zeit 6h (theoretisches Maximum, Laborwert) Abmessungen 167*89*35 mm Gewicht 300g 4.Bedienelemente und Funktionen 1.1 Oszilloskop - Tastenfunktionen Taste Tastendruck Funktion...
Seite 67: Funktion
Taste Tastendruck Funktion Kurz AUTO Lang Kalibrierung Basislinie Kurz Stopp Signalabtastung Lang 50% zentriert Kurz Speichern Lang 9 x 9 Eingabefeld Kurz Verschiebung Wellenform Lang Schnellzugriﬀ Oszilloskop Kurz Trigger Anpassung Lang Schnellzugriﬀ Signalgenerator Kurz Trigger Einstellungen Lang Schnellzugriﬀ Multimeter Kurz Auswahl Parameter Messparameter anzeigen/ Lang...
Seite 68 1.2 Oszilloskop - Interface ①Abtastung pausieren:Taste drücken, um die Abtastung anzuhalten. Taste , erneut drücken, um die Abtastung des Signals wieder aufzunehmen ②Zeitbasis:50ns-10s, in keinem anderen Modus auf der Oszilloskop-Seite, rechte oder linke Richtungstaste drücken, um die Zeitbasis einzustellen. ③Anzeige des aktiven Kanals:Kurzer Tastendruck auf oder schaltet...
Seite 69 ⑥Triggerpegel:Anzeige Triggerpegel, Taste um den Triggercursor anzupassen. Das Interface wird angezeigt , und zeigt den Triggerpegel an. Mit den Auf/Ab-Richtungstasten kann jetzt der Triggerpegel angepasst werden. ⑦Oszilloskop Einstellungen Kanal 1:Wenn Kanal aktiv ist, Taste kurz drücken zum Wechseln . Wenn Kanal aktiv ist, kurz drücken und im Popup-Menu...
Seite 70 ⑩Kanal 1 Wellenform: Bei aktivem Kanal , Taste kurz drücken, um die Position einzustellen. Im Interface mit den Richtungstasten Auf/Ab die gewünschten Werte für Wellenform 1 vornehmen. ⑪Kanal 2 Wellenform:Bei aktivem Kanal , Taste kurz drücken, um die Position einzustellen. Im Interface mit den Richtungstasten Auf/Ab die gewünschten Werte für Wellenform 2 vornehmen.
Seite 71 ② Screenshot anschauen: Taste lang drücken, um die Seite mit den gespeicherten Wellenform-Screenshots aufzurufen. Taste drücken, um die Dateiauswahl aufzurufen. entspricht den vier Tasten in der Reihenfolge . Wenn Sie mehrere Dateien auswählen, wählen Sie mit den Richtung- stasten die entsprechende Datei aus, und mit der Taste wird sie geladen.
Seite 72 Display Modi YT/Scroll Eingangskopplung AC/DC Aktuellen Bildschirm speichern Wellenformbilder exportieren 2.1 Signalgenerator ‒ Tastenfunktionen Taste Tastendruck Funktion Kurz Gerät EIN/AUS Kurz Hauptbildschirm - Funktionswahl Kurz Stopp Lang Schnellzugriﬀ Oszilloskop Lang Schnellzugriﬀ Signalgenerator Lang Schnellzugriﬀ Multimeter...
Seite 73 2.2 Funktionssignalgenerator - Interface ①Statusanzeige Ausgang:Wenn die entsprechende Wellenformeinstellung nicht ausgewählt ist, drücken Sie , um die Wellenform ein- bzw. auszuschalten, wie in der Abbildung gezeigt ②Batterieanzeige:Voll und niedriger Batteriestand . Wenn der Batteriestand niedrig ist, erscheint ein Popup-Fenster, das darauf hinweist und das Gerät schaltet sich nach Ablauf des Countdowns automatisch ab.
Seite 74 Bedienung: Drücken Sie zunächst die Richtungstasten nach oben und unten, um die Ausgangswellenform auszuwählen, und drücken Sie dann die rechte Taste der Richtungstasten, um die Parameter für die Wellenfor- meinstellung aufzurufen (vervollständigen Sie die Einstellung durch Verstellen der Richtungstasten) 2.3 Funktionssignalgenerator ‒ Parameter Kanäle Frequenz 1Hz-2MHz...
Seite 75 Taste Tastendruck Funktion Kurz Temperatur/Spannungsführende Leitung Lang Schnellzugriﬀ Multimeter Hochstrom/Niederstrom Kurz 3.2 Digital Multimeter - Interface ①Range scale bar. ②HOLD: Anzeige anhalten. Kurzer Tastendruck zum Aktivieren. ③REL:Relative Messung, nur der Kapazitätswert ist gültig. Taste kurz drücken, um ihn zu übernehmen. ④Messanzeige ⑤Gemessener Wertebereich...
Seite 76: Einführung In Die Sondenschnittstelle Des Digitalmultimeters
⑥Gear:Mit den vier Tasten können die Messbereiche manuell ausgewählt werden. Ein kurzer Tastendruck auf schaltet in den Automatikmodus zurück. Die Tasten von links nach rechts: Spannung/ Diode Durchgangsprüfung/ Temperatur/ Hochstrom/ Widerstand Kapazität Spannungsführende Leitung Niederstrom ⑦Betriebsanzeige 3.3 Einführung in die Sondenschnittstelle des Digitalmultimeters Hochstrom:Roten Prüfstift Messung an 10A, schwarzen Prüfstift an COM...
Seite 77 Automatische Messung Spannung, Widerstand, Kapazität, Temperatur, Diode/Durchgang- sprüfung:Roten Teststift an schwarzen Teststift anschließen. bitte schalten während der Messung, je nach den gewünschten Messparametern, auf die entsprechende Funktion um. Auto Einstellung:Es werden Spannungs- Widerstandswerte automatisch erkannt. Bei der Spannungsmessung wird Wechsel-/Gleichspan- nung automatisch erkannt.
Seite 78 3.4 Parameter Funktion Messbereich Genauigkeit Gleichspannung 9.999V/99.99V/999.9V ±(0.5%+3) Wechselspannung 9.999V/99.99V/750.0V ±(1%+3) Gleichstrom 9999uA/99.99mA/999.9mA/9.999A ±(1.2%+3) 9999uA/99.99mA/999.9mA/9.999A Wechselstrom ±(1.5%+3) 9.999MΩ/999.9KΩ/99.99KΩ/9.999KΩ/999.9Ω ±(0.5%+3) Widerstand 99.99MΩ ±(1.5%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Kapazität 9.999mF/99.99mF ±(5.0%+20) Temperatur (-55~1300℃)/(-67~2372℉) ±(2.5%+5) Diode Durchgangsprüfung Erkennung spannungsführender Leitungen...
Seite 79: Einstellungen
5.Einstellungen ①Einzelne Einstellungen: Automatisch ausschalten Lautstärke Volumen Bildschirmhelligkeit Start Thema Werkseinstellung ②Spezielle Einstellungsdetails: 【 Lautstärke】 :Englisch, Russisch, Portugiesisch, Deutsch, Japanisch 【 Volume 】 : Tastenton 【Automatic shutdown】 : Aus, 15 Minuten, 30 Minuten, 1 Stunde 【Screen brightness】 : 1-100% 【 Start up 】 : Ausschalten, Oszilloskop, Signalgenerator, Multimeter. Auswahl des Funktionsblocks, der beim Gerätestart automatisch gewählt wird.
Seite 80: Aktualisierung Der Firmware
6.Aktualisierung der Firmware ①Laden Sie die neueste Firmware von der oﬃziellen Website und entpacken Sie den Archivinhalt auf dem Computer. ②Schließen Sie das Gerät mit dem USBA-zu-Typ-C-Datenkabel an den Comput- er an, halten Sie die -Taste gedrückt und drücken Sie dann um den Firmware-Upgrade-Modus aufzurufen.
Seite 81: Messwerkzeug
2.Schalten Gerät verbinden über USB-A-zu-Typ-C-Datenkabel mit dem Computer. 3.Ziehen Sie das vorbereitete Startlogo auf das USB-Laufwerk des Geräts. 4.Nachdem der Vorgang abgeschlossen ist, wird das benutzerdeﬁnierte Logo beim nächsten Start des Gerätes aktualisiert. 档位选择 Hinweis:Bevor Sie das Logo ändern, überprüfen Sie bitte sorgfältig den Dateinamen, die Größe der Bildpixel, das Format usw.
Seite 82 2. Messung von Quarzoszillatoren Messwerkzeug Wenn der Quarzoszillator auf eine Kapazität stößt, kann die Oszillation stoppen. Die Eingangskapazität der 1X-Sonde beträgt 100-300pF, und bei 10X-Einstellung etwa 10-30pF. Stoppt die Oszillation in der 1X-Einstellung, muss die 10X-Einstellung gewählt werden, das heißt, sowohl Sonde und Oszilloskop sollten auf die 10X-Dämpfung geschaltet werden.
Seite 83 ①Stellen Sie das Oszilloskop auf den automatischen Trigger-Modus ein (Standard nach dem Einschalten), der zum Testen periodischer Signale verwendet wird (PWM gehören zu den periodischen Signalen). ②Wählen Sie am Oszilloskop die 1X Dämpfung (Standard 1X nach dem Start). ③Wählen Sie am Oszilloskop DC-Kopplung. ④Stecken Sie die Messsonde ein und wählen Sie am Schalter der Sonde die 1X Dämpfung.
Seite 84 ⑦Drücken Sie die 【 AUTO】 Taste einmal. Die gemessene Wellenform des Signalgenerators wird angezeigt. Wenn die Wellenform in der AUTO-Einstel- lung zu klein oder zu groß ist, können Sie deren Größe im Zoom-Modus manuell anpassen. 5. Haushaltstromversorgung 220V oder 110V Messung Messwerkzeug Haushaltsstrom hat im Allgemeinen eine Spannung von 180 - 260V, mit einer Spitze-Spitze-Spannung von 507 - 733V.
Seite 85 6.Messung der Restwelligkeit Messwerkzeug Wenn die Ausgangsspannung unter 80V liegt, stellen Sie 1X -Dämpfung ein (Messsonde und Oszilloskop identisch). Liegt sie zwischen 80 - 800V, verwenden Sie 10X-Dämpfung (Messsonde und Oszilloskop identisch). ①Stellen Sie das Oszilloskop auf den automatischen Trigger-Modus ein (Standard nach dem Einschalten), der zum Testen von zyklischen Signalen verwendet wird.
Seite 86 ⑤Vergewissern Sie sich, das der Wechselrichter eingeschaltet ist und eine Spannung ausgegeben wird. ⑥Schließen Sie die Sondenklemme und die Sonde an die beiden Drähte des Wechselrichters an, ohne zwischen Plus- und Minuspolen zu unterscheiden. ⑦Drücken Sie die 【AUTO】 Taste einmal. Die gemessene Wellenform des Wechselrichters wird angezeigt.
Seite 87 9. Messung von Kfz-Kommunikationssignalen/Bussignalen Messwerkzeug Die in Kraftfahrzeugen verwendeten Kommunikationssignale sind in der Regel niedriger als 20V Die höchste Prüfspannung für 1X Dämpfung beträgt 80 V. Sowohl der Tastkopf als auch das Oszilloskop können somit auf 1X-Dämpfung eingestellt werden. ①Stellen Sie das Oszilloskop zunächst auf den normalen Trigger-Modus ein (Standard nach dem Einschalten: Auto-Trigger-Modus).
Seite 88 10. Messung von Infrarot-Fernbedienungsempfängern Messwerkzeug Das Signal von Infrarot-Fernbedienungen reicht im Allgemeinen von 3 bis 5V, mit einer maximalen Prüfspannung von 80V. Daher ist die Verwend- ung von 1X-Dämpfung für die Prüfung von Kommunikationssignalen ausreichend (sowohl die Sonde als auch das Oszilloskop sind auf 1X-Dämpfung eingestellt).
Seite 89 11. Verstärkerschaltungen mit Sensoren (Temperatur-, Feuchtigkeits-, Druck-, Hallmessung usw.) Messwerkzeug Sensorsignale sind in der Regel schwach, etwa ein paar Millivolt, und dieses kleine Signal kann nicht direkt von einem Oszilloskop erfasst werden. Diese Art von Sensor verfügt über einen Signalverstärker auf der Hauptplatine, der das verstärkte Signal messen kann.
Seite 90: Wichtige Hinweise
9.Wichtige Hinweise ●Wenn zwei Kanäle gleichzeitig verwendet werden, müssen die Erdungsklem- men der beiden Sonden miteinander verbunden werden. Es ist strengstens untersagt, die Erdungsklemmen der beiden Sonden an unterschiedliche Potenziale anzuschließen, insbesondere an unterschiedliche Potenzialklem- men oder 220V von Hochleistungsgeräten. Andernfalls wird die Hauptplatine des Oszilloskops zerstört, da die beiden Kanäle gemeinsam geerdet sind.
Seite 91 10.Kontaktieren Sie uns Fnirsi-Kunden, die uns für Fragen kontaktieren, versprechen wir eine zufriedenstellende Lösung plus zusätzliche 6 Monate Garantie als Dank für Ihre Treue. Wir haben eine interessante Community aufgebaut - nutzen Sie diese Möglichkeit Shenzhen FNIRSI Technology Co.,LTD. Add.：...
