Fnirsi DMT-99 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Fnirsi DMT-99
Inhaltszusammenfassung für Fnirsi DMT-99
- Seite 2 目 录...
- Seite 5 INHALT...
- Seite 16 功能 量程 精度 999.9μF/99.99μF/9.999μF/999.9nF/99.99nF/9.999nF ±(2.0%+5) 电容 9.999mF/99.99mF ±(5.0%+20) 9.999MHz/999.9KHz/99.99KHz/9.999KHz/999.99Hz/ 频率 ±(0.1%+2) 99.99Hz/9.999Hz 温度 (-55~1300℃)/(-67~2372℉) ±(2.5%+5) 二极管 通断 非接触性 电压探测 (NCV) 单表笔交 流电压探 测(LIVE) 0~40℃ 温度 工作环境 <75% 湿度 -20~60℃ 温度 储存环境 <80% 湿度 重量 185g 1500mAh 电池容量...
-
Seite 40: Produkteinführung

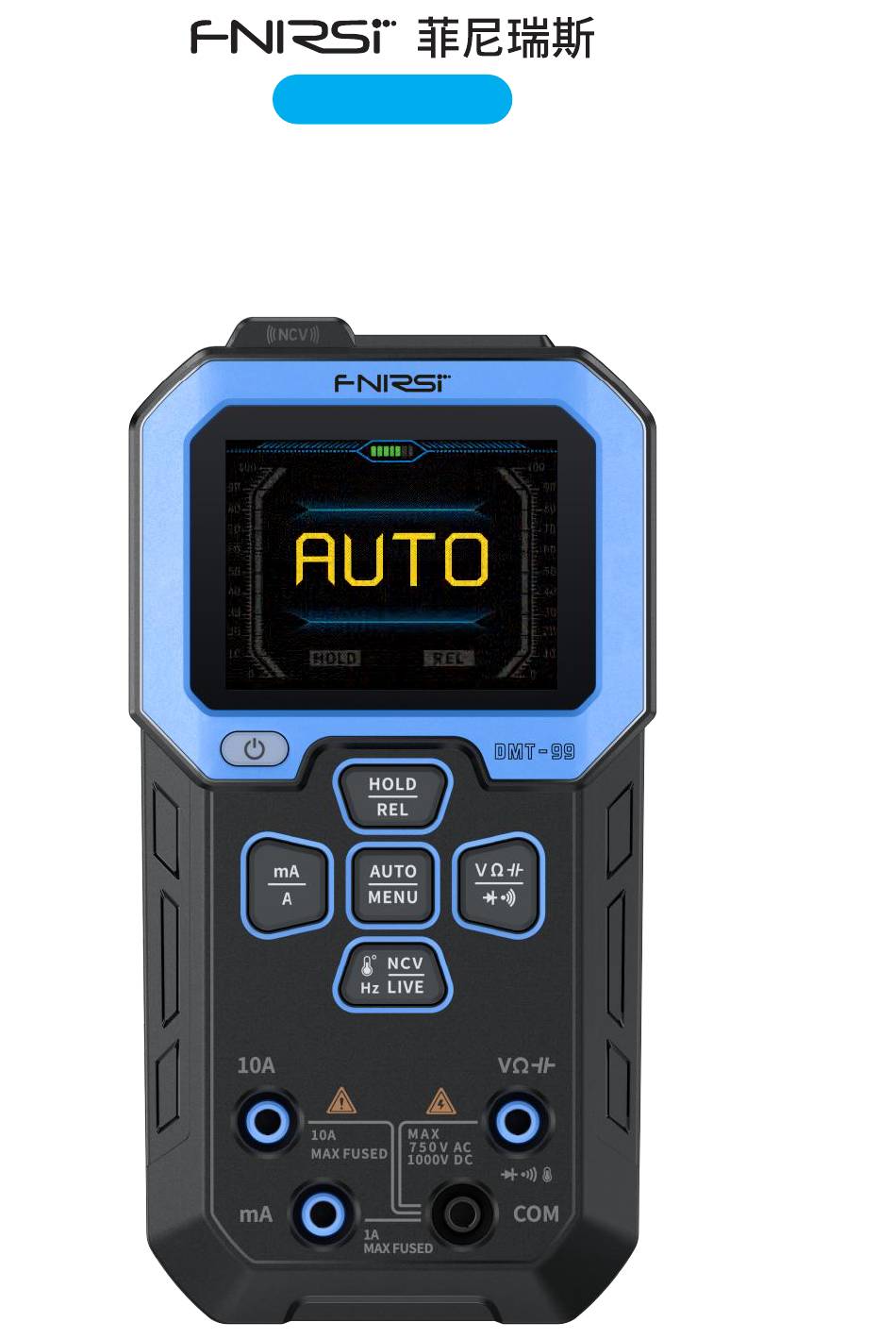

Online-Kundendienst. Wir werden umgehend eine Lösung für Ihr Problem finden. 1.Produkteinführung Das DMT-99 ist das neueste intelligente Digitalmultimeter von FNIRSI, mit einer Zàhlung von 10.000. Es verfugt über einen groBeren Messbereich und eine höhere Auflosung, die es Ihnen ermoglicht genauere Werte messen konnen. Es kann AC/DC-Spannung, AC/DC-Strom und Strome bis 10 Ampere genau messen. -
Seite 41: Tasten Und Funktionen
2.Tasten und Funktionen Taste Funktion Auswahl-Taste fur Spannung, Widerstand, Diode/ Durchgangsprufung Hapazität; Rufen Sie das Menü durch Drücken der rechten Auswahl-Taste auf. HOLD/REL-Taste (Halten/Relativwert): Drücken Sie diese Taste, um den aktuellen Messwert zu halten, drücken Sie erneut, um den Vorgang abzubrechen. Halten Sie diese Taste 2 Sekunden lang gedrückt, um in den Relativwert-Messmodus zu gelangen. - Seite 42 3.Menü Halten Sie die Taste für 2 Sekunden gedrückt, um das Menü aufzurufen. Nutzen Sie die rechte, linke, obere und untere Auswahltaste sowie die Bestätigungstaste, um durch das Menü zu navigieren und Funktionen zu nutzen/einzustellen. ①Modi-Auswahl: normaler Modus, Aufnahmemodus & Uberwachungsmo- dus.
- Seite 43 Stecken Sie das Kabel der roten Prüfspitze in die Anschlussbuchse das Kabel der schwarzen Prüfspitze in die Anschlussbuchse . Das Multimeter erkennt automatisch das aktuelle Signal basierend auf Spannung und Widerstand des gepruften Objekts. ② Automatische Messung: Unterstützt die Modi Spannung, Durchgangspro- fung.
- Seite 44 und das Kabel der schwarzen Prüfspitze in die Buchse . Das Multimeter erkennt automatisch das aktuelle Signal basierend auf Spannung und Widerstand des gepruften Objekts. ②Während der Durchgangsprüfung gibt das Multimeter einen Ton aus, wenn der Widerstand an den beiden Prüfspitzen weniger als 50 Ω beträgt. ③Beim Messen einer Diode zeigt der Bildschirm eine Durchlassspannung an.
- Seite 45 Strommessung (geringer Strom) ①Wählen Sie den Modus “geringer Strom” und das dafür vorgesehene Prüfzubehör, stecken Sie das Kabel der roten Prüfspitze in die Buchse und das Kabel der schwarzen Prüfspitze in die Buchse Der in diesem Modus maximal gemessene Strom beträgt 999,9mA. Beachten Sie Sollte der gemessene Strom in diesem Modus 10A überschreiten, wird die Sicherung durchbrennen um das Multimeter vor Schäden zu schützen.
- Seite 46 NCV-Modus ①Wechseln Sie zum NCV-Modus. ②Nähern Sie sich mit dem NCV-Messbere- ich am oberen Teil des Multimeters dem Messpunkt. Wenn der eingebaute Sensor ein elektromagnetisches Wechselstromfeld registriert, wird das Multimeter einen “DiDi” -Ton ausgeben. Wenn das elektromagnetische Feld stärker wird, nimmt die Geschwindigkeit des Tons zu, und der Bildschirm des Multimeters wird entsprechend gemessenen...
- Seite 47 LIVE-Messung ① Drücken Sie die Abwärtstaste, stecken Sie den Anschluss des roten Prüfstifts in die Buchse und entfernen Sie das schwarze Prüfkabel aus der anderen Buchse. ② Halten Sie die Prüfspitze des roten Prüfstifts an die zu prüfende Leitung. Das Multimeter wird einen Ton ausgeben, wenn eine stromführende Leitung, ein Neutralleiter oder Schutzleiter(PE) erkannt...
- Seite 48 ③Drücken Sie beim Messen kurz die mittlere Taste und das Aufnahmefenster auf der rechten Seite des Bildschirms zeigt die aufgenommenen Werte aus Ihrer Messung und speichert diese in ihrem Verlauf. Das Aufnahmefenster kann bis zu 8 Datensätze gemessener Werte anzeigen. Wenn mehr als 8 Datensätze aufgenom- men werden, wird jeweils der älteste Datensatz überschrieben.
- Seite 49 5.Parameter Funktion Bereich Genauigkeit DC-Spannung 9.999V/99.99V/999.9V ±(0.5%+3) AC-Spannung 9.999V/99.99V/750.0V ±(1%+3) DC-Strom 9999uA/99.99mA/999.9mA/9.999A ±(1.2%+3) AC-Strom 9999uA/99.99mA/999.9mA/9.999A ±(1.5%+3) 9.999MΩ/999.9KΩ/99.99KΩ/9.999KΩ/999.9Ω ±(0.5%+3) Widerstand 99.99MΩ ±(1.5%+3) ± (2.0%+5) 999.9μF/99.99μF/9.999μF/999.9nF/99.99nF/9.999nF Kapazität 9.999mF/99.99mF ± (5.0%+20) 9.999MHz/999.9KHz/99.99KHz/9.999KHz/999.99Hz/ ± (0.1%+2) Frequenz 99.99Hz/9.999Hz ± (2.5%+5) Temperatur (-55~1300 ℃)/(-67~2372 ℉) Diodenprüfung Unterstütz Durchgangspr Unterstützt...
- Seite 50 Temperatur 0~40℃ Arbeitsvoraus setzungen Luftfeuchtigkeit ＜75% Temperatur -20-60℃ Lagervorau ssetzungen Luftfeuchtigkeit ＜80% Gewicht 185g Akkukapazität 1500mAh 6.Hinweise ●Bevor Sie das Produkt benutzen, prüfen Sie bitte ob die Isolierung in der Nähe des Gehäuses und der Schnittstelle, sowie dem Zubehör intakt ist. ●Bitte halten Sie Ihre Finger hinter der Sicherungsvorkehrung des Prüfstiftes.
- Seite 51 Verfälschung der Messergebnisse zu vermeiden. Nutzen Sie das Gerät nicht während dem Aufladen des Akkus. 7.Kontaktieren Sie uns Fnirsi-Kunden, die uns für Fragen kontaktieren, versprechen wir eine zufriedenstellende Lösung plus zusätzliche 6 Monate Garantie als Dank für Ihre Treue. Wir haben eine interessante Community aufgebaut - nutzen Sie diese Möglichkeit...
- Seite 76 下载用户手册&应用软件 Download User manual&APP&Software...
