Fnirsi 2C53T Bedienungsanleitung

Digitalmultimeter, oszilloskop und 3in1-signalgenerator

Vorschau ausblenden

Inhalt

Seite von 61

/ 61
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

2C53T

Digitalmultimeter, Oszilloskop und 3in1-Signalgenerator

Inhaltsverzeichnis

Inhaltszusammenfassung für Fnirsi 2C53T

Seite 2: Produkteinführung
Übereinstimmung mit den geltenden nationalen oder lokalen Gesetzen und Vorschriften. ● Wenn es Probleme mit der Qualität der Geräte gibt oder wenn Sie Fragen zur Verwendung der Geräte haben, wenden Sie sich bitte an den Online-Kundendienst "FNIRSI" und wir werden sie im ersten Moment lösen. 1. produkteinführung Das FNIRSI-2C53T ist ein vielseitiges und äußerst praktisches Drei-in-Eins-Digitaloszilloskop...
Seite 3 2. einleitendes Panel Oszilloskop CH2 Oszilloskop Funktion Signalgeneratoraus gang Anzeige auf dem Bildschirm Buttons Multimeter- Eingang © Sunnysoft s.r.o.,...
Seite 5: Die Geräteparameter
3. die Geräteparameter Bildschirm 2,8-Zoll-HD-Farbbildschirm Auflösungsverhältnis 320*240 Spezifikationen für die TYP-C (5V/1A) Aufladung Batterien 3000mAh Lithium-Akku Oszilloskop, Signalgenerator, Multimeter Unterstützende Funktionen (Angabe der Funktionsparameter) Standby-Zeit 6 Stunden (theoretisches Maximum im Labor) 167*89*35 mm Produktvolumen Gewicht 300g 4 Schaltflächen und Funktionen Einführung 1.1 Oszilloskop - Wichtige Bedienungshinweise Schaltflä...
Seite 6 CH1-Einstellungen Kurzer Druck CH2-Einstellungen Kurzer Druck Schaltflä Betrieb Funktionen AUTO Kurzer Druck Korrektur der Basislinie※ Langes Drücken Laufender Anschlag Kurzer Druck 50 % Konzentriert Langes Drücken Speichern Sie Kurzer Druck Langes Drücken Eingang zum Gitter der Neun Paläste Kurzer Druck CH1 / CH2 Schalterstellung Langes Drücken Schneller Zugriff auf das Multimeter...
Seite 7 Geduld und arbeiten Sie während der Kalibrierung nicht mit dem Gerät. Wenn Sie das Gerät versehentlich anfassen und die Kalibrierung unterbrochen wird, kalibrieren Sie erneut. （Für die Grundkalibrierung muss die Sonde entfernt werden）. © Sunnysoft s.r.o.,...
Seite 8: Oszilloskop - Schnittstellenbeschreibung
1.2 Oszilloskop - Schnittstellenbeschreibung ①Anzeige des Status der Funktionsgenerator-Schnittstelle：13 Wellenformen: Sinuswelle Rechteckwelle Sägezahnwelle Halbwelle Volle Welle Gestufte Welle Umgekehrte Stufenwelle Indexanstieg Indexabfall aktuell Multi-Audio Sinus-Puls Lorentz-Welle . Die graue Farbe zeigt an, dass die Ausgangswellenform ausgeschaltet ist. ②Zeitbasis：Horizontale Zeitbasis, die die Länge der Zeit pro Hauptteilung in horizontaler Richtung darstellt.
Seite 9: Oszilloskop - Speichern Von Kurvenbildern
： Die Tasten links und rechts steuern die horizontale Bewegung des Triggers und die Tasten oben und unten steuern die vertikale Bewegung der Kanalwellenformen (gelb steht für Kanal 1, blau für Kanal 2). Sie stellt die linke und rechte Taste der horizontalen Triggersteuerung dar. und die Auf- und Ab-Tasten steuern die Bewegung des Auslösepegels.
Seite 10 Drücken Sie die Taste SAVE lang, um die Seite zur Anzeige des gespeicherten Screenshots aufzurufen und drücken Sie die Taste, um die Oberfläche des gespeicherten Screenshots aufzurufen. Die vier Tasten entsprechen schrittweise mit Bei der Auswahl mehrerer Wellenformen Verwenden Sie die Richtungstasten, um die entsprechende Wellenform auszuwählen, und drücken Sie, um sie zu prüfen.
Seite 11: Funktionssignalgeber - Tastenbeschreibung
Anzeigemodus Y-T/Rolling/X-Y AC/DC Methode der Verbindung AUS, 500ms, 1s,∞ Ausdauer 8 Grundoperationen + FFT Mathematik Unterstützte Standorte So speichern Sie einen Screenshot Wellenformbild exportieren Unterstützte Standorte Unterstützte Standorte Cursor-Messung 2.1 Funktionssignalgeber - Tastenbeschreibung Schaltflä Betrieb Funktionen Strom ein/aus Kurzer Druck Kurzer Druck Zurück Homepage (Auswahlseite)
Seite 13: Funktion Signalgeber - Schnittstellenbeschreibung
2.2 Funktion Signalgeber - Schnittstellenbeschreibung ①Ausgangszustandsanzeige：insgesamt 13 Typen：Die Zustände sind in Abschnitt 1.2 ausführlich beschrieben. ②Batterie-Kontrollleuchte：Voller Ladestand und niedriger Ladestand . Wenn Wenn die Batterie zu schwach ist, wird eine Batteriewarnung mit einem Countdown bis zur automatischen Abschaltung angezeigt. ③Auswahl Ausgangswellenformen: Sinuswelle, Rechteckwelle,...
Seite 14: Digitalmultimeter - Hauptbeschreibung
2.3 Funktionssignalgeber - Parameter Kanal Ein Kanal 1Hz-50KHz Frequenz 0,1-3,0 tV Amplitude 3.1 Digitalmultimeter - Hauptbeschreibung Schaltflä Betrieb Funktionen Kurzer Druck Strom ein/aus Langes Drücken Startseite () Kurzer Druck Automatische Messung Kurzer Druck Vorratsspeicherung von Daten AC/DC-Schalter, Diode/Durchgang, usw. Kurzer Druck Kurzer Druck Umschalten des Bereichs nach links gemäß...
Seite 15: Digitalmultimeter - Schnittstellenbeschreibung
3.2 Digitalmultimeter - Schnittstellenbeschreibung ①REL：Relative Messung ②Spezifische Messbereiche ③Batterieanzeige ➃Geltungsbereich stoppt ⑤HOLD:Daten halten ⑥Messwert ⑦Bereichsstatusanzeige：gelb bedeutet ausgewählt, grau bedeutet nicht ausgewählt ⒷMaximal-, Minimal- und Durchschnittsmesswerte des aktuellen Bereichs © Sunnysoft s.r.o.,...
Seite 16 3.3 Einführung in die Sondenschnittstelle des Digitalmultimeters : roter Test angeschlossen an 10A, schwarzer Teststift mit COM verbunden. 注意 Wenn der gemessene Strom größer als 10 A ist, brennt die Sicherung durch. : roter Prüfstift an mA, schwarzer Prüfstift an COM angeschlossen.
Seite 17 Übertragung: identifiziert automatisch Spannungs- Automatische Widerstandsniveaus bei der Spannungsmessung, und identifiziert automatisch bei der Spannungsmessung. 3.4 Parameter Funktionen Umfang Genauigkeit 1.9999V/19.999V/199.99V/1000V ±(0.5%+3) Gleichspann 1.9999V/19.999V/199.99V/750.0V ±(1%+3) Wechsels pannun 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) Gleichstrom 19.999mA/199.99mA/1.9999A/9.999A ±(1.5%+3) Wechselst 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ ±(0.5%+3) Widerstandsfä higkeit 1,9999KΩ/199,99Ω ±(2.0%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5) Kapazität 9,999 mF/99,99 mF...
Seite 19: Einstellungen
5.Einstellungen ①Einzelpostenauswahl einstellen： SpracheTon LichtStart beim Über die Website StartAutomatisches HerunterfahrenTeilen Werkseinstellungen wiederherstellen ②Details der spezifischen Einstellungen：【 S p r a c h e 】： C h i n e s i s c h , E n g l i s c h . 【Ton und Licht】：Licht: 25-100;...
Seite 20: Den Startbildschirm Anpassen
6.Upgrade ① Holen Sie sich die neueste Firmware von der speziellen Website und extrahieren Sie sie zum Herunterladen auf Ihren Desktop. ② Schließen Sie das Gerät mit einem USBA-zu-Typ-C-Datenkabel an Ihren Computer an, Halten Sie die Taste gedrückt und drücken Sie dann die Taste, um den Firmware-Update-Modus aufzurufen ;...
Seite 21: Auswahl Eines Getriebes
8. übliche In-Circuit-Testmethoden 1) Batterie- oder Gleichstrommessung Auswahl eines Getriebes Die Batteriespannung liegt in der Regel unter 80 V und andere Gleichspannungen sind unsicher. Es ist notwendig, die Umwandlung entsprechend der aktuellen Situation anzupassen, wenn sie niedriger als 80 V ist, verwenden Sie 1× Umwandlung, und wenn es höher als 80 V ist, verwenden Sie 10×...
Seite 22 2. Messung von Quarzoszillatoren Auswahl eines Getriebes Wenn der Quarzoszillator auf die Kapazität trifft, ist es einfach, die Oszillation zu stoppen. Die Eingangskapazität der 1X-Sonde ist bis zu 100-300pF und die 10X- Konvertierung ist etwa 10-30pF, es ist leicht, die Oszillation in der 1X-Konvertierung zu stoppen, so dass die 10X-Konvertierung eingestellt werden sollte, das heißt, sowohl die Sonde und das Oszilloskop sollte auf die 10X-Konvertierung umgeschaltet werden (sowohl die Sonde und das Oszilloskop sollte auf die 10X-Konvertierung eingestellt...
Seite 23 3. Messung des PWM-Signals eines MOS- oder IGBT-Transistors Auswahl eines Getriebes Die PWM-Signalspannung für die direkte Steuerung von MOS- oder IGBT-Elektronik liegt in der Regel im Bereich von 10V~20V, und auch das PWM-Steuersignal an der Frontplatte liegt normalerweise im Bereich von 3-20V. Die maximale Prüfspannung für die 1X- Wandlung beträgt 80V, daher ist die Verwendung der 1X-Wandlung zum Prüfen von PWM- Signalen geeignet (sowohl der Tastkopf als auch das Oszilloskop sind auf 1X-Wandlung eingestellt).
Seite 24 Stellen Sie das Oszilloskop zunächst auf den Autostart-Modus ein (nach dem Start ist der Autostart-Modus die Standardeinstellung), der zum Testen periodischer Signale verwendet wird (PWM ist eines der periodischen Signale). ② Stellen Sie das Oszilloskop auf 1X-Wandlung ein (Standard ist 1X-Wandlung nach dem Start). ③...
Seite 25 5. haushaltsübliche Stromversorgung 220 V oder 110 V Zählung Auswahl eines Getriebes Haushaltsstrom hat in der Regel eine Spannung von 180-260 V, mit einer Spitze-Spitze- Spannung von 507-733 V. In einigen Ländern beträgt 110 V mit einer Spitze-Spitze- Spannung von 310 V. Die höchste gemessene Spannung für ein 1X-Getriebe ist 80 V und die höchste gemessene Spannung für ein 10X-Getriebe ist 800 V (ein 10X-Getriebe kann bis zu 1600 V aushalten).
Seite 26 ③ Stellen Sie das Oszilloskop auf den AC-Link-Modus ein. ➃Setzen Sie die Sonde ein und schalten Sie den Schalter am Sondengriff in die entsprechende Position. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist und am Ausgang Spannung anliegt. Verbinden Sie die Sondenklemme mit dem Minuspol des Stromausgangs, schließen Sie die Sonde an den Pluspol des Stromausgangs an und warten Sie etwa 10 Sekunden, wenn die gelbe Linie und der gelbe Pfeil am linken Ende der Wartezeit erscheinen.
Seite 27 Stellen Sie das Oszilloskop zunächst auf den automatischen Startmodus ein (der automatische Startmodus ist die Standardeinstellung nach dem Start). ② Stellen Sie das Oszilloskop auf 1X-Wandlung ein (Standard ist 1X-Wandlung nach dem Start) ③ Stellen Sie das Oszilloskop auf den AC-Link-Modus ein. Setzen Sie die Sonde ein und schalten Sie den Schalter am Sondengriff auf die Position 1X.
Seite 28 Wenn ein Kommunikationssignal auf der Kommunikationsleitung anliegt, erfasst das Oszilloskop es und zeigt es auf dem Bildschirm an. Wenn es nicht erfasst werden kann, ist es notwendig, mehrmals zu versuchen, die Zeitbasis (1mS~6nS) und die Triggerspannung (roter Pfeil) für die Abstimmung einzustellen. 10.
Seite 29 11. Verstärkerschaltungen mit Sensoren (Temperatur, Feuchtigkeit, Druck, Hall, usw.) Auswahl eines Getriebes Die Signale der Sensoren sind in der Regel recht schwach, etwa ein paar Millivolt, und dieses kleine Signal kann nicht direkt mit einem Oszilloskop erfasst werden. Diese Art von Sensoren verfügt über einen Signalverstärker auf der Hauptplatine, der das verstärkte Signal messen kann.
Seite 30: Notifizierung
9.Notifizierung Wenn zwei Kanäle gleichzeitig verwendet werden, müssen die Erdungsanschlüsse beider Sonden miteinander verbunden werden. strengstens verboten, Erdungsanschlüsse der beiden Tastköpfe an unterschiedliche Potenziale anzuschließen, insbesondere unterschiedlichen Potenzialen oder 220-V-Hochleistungsgeräten. Andernfalls wird die Grundplatte des Oszilloskops verbrannt, da die beiden Kanäle gemeinsam geerdet sind und der Anschluss an unterschiedliche Potentiale einen Kurzschluss in den internen Erdungsdrähten der Grundplatte verursacht, wie es bei allen Oszilloskopen der Fall ist.
Seite 31: Informationen Zur Produktion
Übrigens haben wir eine interessante Gemeinschaft geschaffen. Sie können sich an die Mitarbeiter von FNiRSl wenden und unserer Gemeinschaft beitreten. Shenzhen FNIRSI Technology Co., LTD. Add.：Westlicher Teil von Gebäude C , Weida Industrial Park , Dalang Street , Longhua District , Shenzhen , Guangdong , China Tel：0755-28020752...

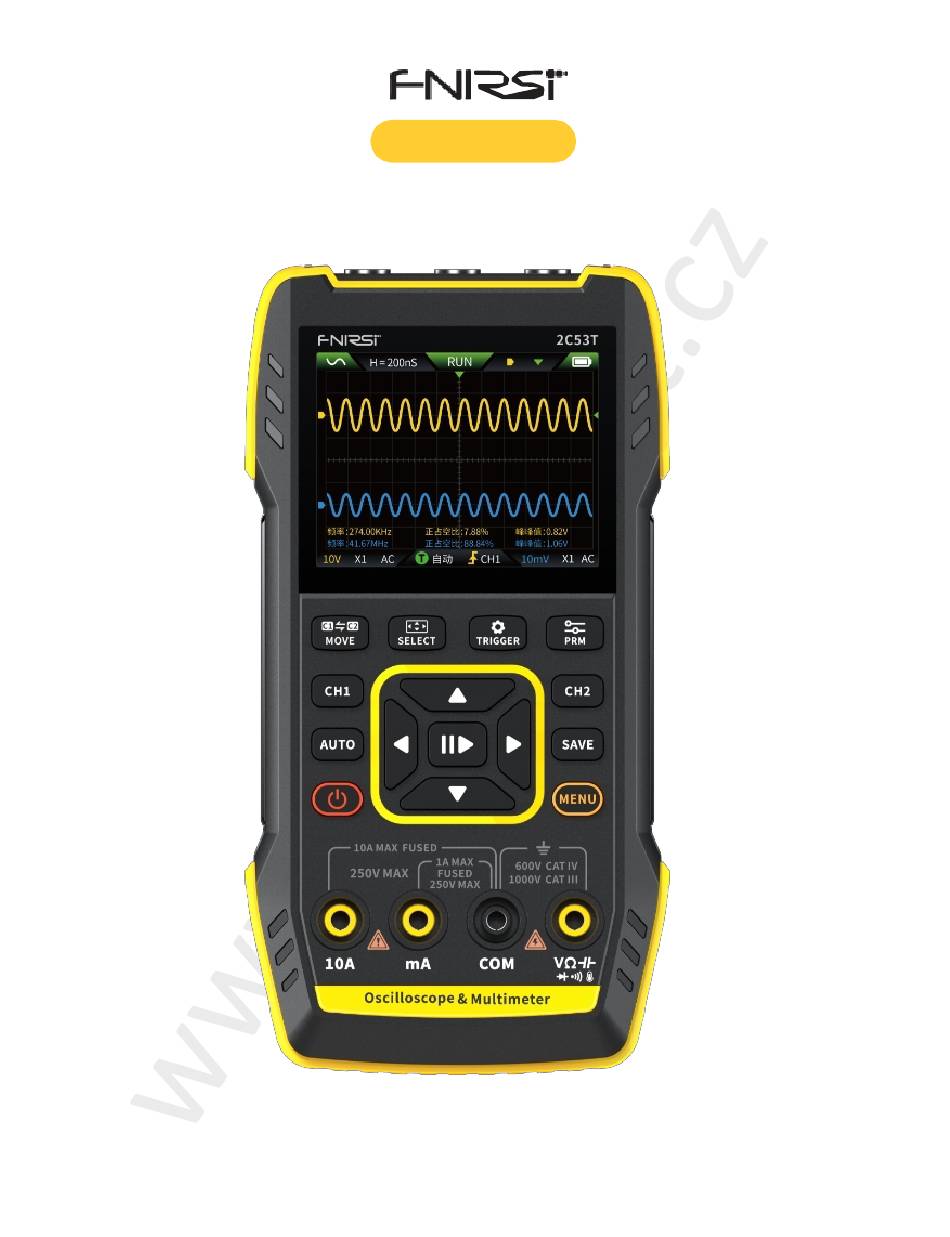

Seite 33 1. Produkteinführung Das FNIRSI-2C53T ist ein vielseitiges und äußerst praktisches Drei-in-Eins-Digitaloszilloskop mit zwei Kanälen, das von FNIRSI für Fachleute in der Wartungs- und Forschungsbranche entwickelt wurde. Dieses Gerät kombiniert die Funktionen eines Oszilloskops, eines Multimeters und eines Signalgenerators. Das Oszilloskop verwendet eine FPGA+MCU+ADC- Hardware-Architektur und verfügt über eine Abtastrate von 250MS/s, eine analoge Bandbreite...
Seite 34: Panel Einführung
2.Panel Einführung Oszilloskop CH2 Funktion Oszilloskop Signalgeneratora usgang Bildschirmanzeige Buttons Multimeter- Eingang © Sunnysoft s.r.o.,...
Seite 36: Geräteparameter
3. geräteparameter Bildschirm 2,8-Zoll-HD-Farbbildschirm Auflösungsverhältnis 320*240 Spezifikationen für die TYP-C (5V/1A) Aufladung Batterie 3000mAh Lithium-Akku Oszilloskop, Signalgenerator, Multimeter (siehe Unterstützende Funktionen Funktionsparameter für Details) Standby-Zeit 6 Stunden (theoretische Höchstdauer im Labor) 167*89*35mm Produktvolumen Gewicht 300g 4 Schaltflächen & Funktionen Einführung 1.1 Oszilloskop - Wichtige Bedienungshinweise Schaltflä...
Seite 37 CH2-Einstellung Kurz drücken Schaltflä Operation Funktion AUTO Kurz drücken Korrektur der Basislinie※ Langes Drücken Laufender Anschlag Kurz drücken 50% zentriert Langes Drücken Speichern Sie Kurz drücken Langes Drücken Betreten Sie das Gitter der Neun Paläste Kurz drücken Schalter CH1 / CH2 Einstellung Langes Drücken Schneller Zugriff auf das Multimeter Kurz drücken...
Seite 39 1.2 Oszilloskop - Schnittstellenbeschreibung ①Funktionsgenerator-Schnittstellen-Statusanzeige：13 Wellenformen:Sinuswelle , Rechteckwelle , Sägezahnwelle , Halbwelle , Vollwelle , Schrittwelle , Umgekehrte Schrittwelle Index aufwärts , Index Abwärts , Gleichstrom , Mehrfach-Audio , Sinkimpuls Lorentz-Welle . Grau bedeutet, dass der Wellenformausgang ausgeschaltet ist. ②Zeitbasis：Horizontale Zeitbasis, die die Zeitlänge pro Hauptteilung in horizontaler Richtung darstellt.
Seite 40: Oszilloskop - Speichern Von Wellenform-Screenshots
：Die Tasten links und rechts steuern die horizontale Triggerbewegung und die Tasten oben und unten steuern die vertikale Bewegung der Kanalwellenformen (gelb steht für Kanal 1, blau für Kanal 2). ：Stellt die linke und rechte Taste zur Steuerung des horizontalen Auslösers dar Bewegung, und die Auf- und Ab-Tasten steuern die Bewegung des Auslösepegels.
Seite 41 Drücken Sie lange auf SPEICHERN, um die Seite zum Betrachten der gespeicherten Wellenform-Screenshots aufzurufen.drücken, um die Schnittstelle für die gespeicherten Wellenform-Screenshots aufzurufen. Die vier Tasten entsprechen sequentiell mit W enn Sie mehrere Wellenformen auswählen, verwenden Sie die Richtungstasten, um die entsprechende Wellenform auszuwählen, und drücken Sie die Taste, um sie zu prüfen.
Seite 42: Funktion Signalgenerator - Tastenbeschreibung
Y-T/Rolling/X-Y Anzeigemodus Methode der Kopplung AC/DC AUS, 500ms, 1s∞ Persistenz Mathematik +8 Grundlegende Operationen FFT Wellenform Screenshot speichern Unterstützt Unterstützt Wellenformbild exportieren Cursor-Messung Unterstützt 2.1 Funktion Signalgenerator - Tastenbeschreibung Schaltflä Operation Funktion Kurz drücken Einschalten/Ausschalten Kurz drücken Zurück Langes Drücken Home Page (Funktionsauswahlseite) Kurz drücken Bestätigen Sie...
Seite 44: Funktion Signalgenerator - Schnittstellenbeschreibung
2.2 Funktion Signalgenerator - Schnittstellenbeschreibung ①Output Status Indication：insgesamt 13 Typen：Detaillierte Zustände sind in Abschnitt 1.2 beschrieben. ②Batterie-Kontrollleuchte：Volle Ladung und niedrige Ladung. Wenn die Wenn die Batterie zu schwach ist, erscheint eine Batteriewarnung mit einem Countdown bis zur automatischen Abschaltung. ③Auswahl von 13 Ausgangswellenformen ：...
Seite 45: Funktion Signalgenerator - Parameter
2.3 Funktion Signalgenerator - Parameter Einzelner Kanal Kanal Frequenz 1Hz-50KHz Amplitude 0,1-3,0tV 3.1 Digitalmultimeter - Hauptbeschreibung Schaltflä Operation Funktion Kurz drücken Einschalten /Ausschalten Langes Drücken Startseite (Funktionsauswahlseite) Kurz drücken Automatische Messung Kurz drücken Daten halten Kurz drücken Schalter AC/DC, Dioden/Durchgang, usw. Kurz drücken Bereich nach links gemäß...
Seite 46 3.2 Digitalmultimeter - Schnittstellenbeschreibung ①REL：Relative Messung ②Spezifische Messbereiche ③Batterie-Anzeige ➃Bereichsskala ⑤HOLD:Daten halten ⑥Messwert ⑦Bereichsstatus-Anzeige：Gelb bedeutet ausgewählt, grau bedeutet nicht ausgewählt ⒷMaximal-, Minimal- und Durchschnittswerte der Messwerte des aktuellen Bereichs © Sunnysoft s.r.o.,...
Seite 47: Einführung In Die Sondenschnittstelle Des Digitalmultimeters
3.3 Einführung in die Sondenschnittstelle des Digitalmultimeters Hochstrommessung: Rot-Test Stift an 10A angeschlossen, schwarzer Teststift an COM angeschlossen. 注意 Wenn der gemessene Strom größer als 10 A ist, brennt die Sicherung durch. Bitte schätzen Sie den Strom vor der Messung ab. Schwachstrommessung: roter Test Stift an mA, schwarzer Teststift an COM angeschlossen.
Seite 48 Automatikgetriebe: Es kann nur Spannungs- und Widerstandsniveaus automatisch erkennen, und bei der Spannungsmessung wird es automatisch Wechselspannung/Gleichspannung erkennen. 3.4 Parameter Funktion Bereich Genauigkeit 1.9999V/19.999V/199.99V/1000V ±(0.5%+3) Gleichspannu AC Spannung 1.9999V/19.999V/199.99V/750.0V ±(1%+3) Gleichstrom 19.999mA/199.99mA/1.9999A/9.999A ±(1.2%+3) AC-Strom 19.999mA/199.99mA/1.9999A/9.999A ±(1.5%+3) 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ ±(0.5%+3) Widerstand 1,9999KΩ/199,99Ω ±(2.0%+3) 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±(2.0%+5)
Seite 49: Einstellung
5.Einstellung ①Einzelpostenauswahl einstellen： Sprache Ton und Licht Starten beim Booten Automatisches Herunterfahren USB-Freigabe Über Werksreset ②Spezifische Einstellungsdetails：【 S p r a c h e 】： C h i n e s i s c h , Englisch. 【Ton und L i c h t 】： H e l l i g k e i t : 25-100; Ton: 0-10. 【Startup on B o o t 】...
Seite 50 6.Upgrade ① Holen Sie sich die neueste Firmware von der oﬃcial-Website und entpacken Sie sie zum Herunterladen auf den Desktop. Schließen Sie das Gerät mit dem USBA-zu-Typ-C-Datenkabel an den Computer an, halten Sie die Taste gedrückt und drücken Sie dann die Taste , um den Firmware- Upgrade-Modus aufzurufen , und der Computer öffnet das USB-Flash-Laufwerk;...
Seite 51: Gemeinsame In-Circuit-Prüfmethoden
8.Gemeinsame In-Circuit-Prüfmethoden 1. die Messung der Batterie- oder Gleichspannung Auswahl des Gangs Die Batteriespannung liegt im Allgemeinen unter 80 V, und andere Gleichspannungen sind unsicher. ×Es ist notwendig, das Getriebe entsprechend der tatsächlichen Situation anzupassen, wenn es unter 80V ist, verwenden Sie 1X Getriebe, und wenn es über 80V ist, verwenden Sie 10 Getriebeposition.
Seite 52 2. Messung von Quarzoszillatoren Auswahl des Gangs Wenn der Quarzoszillator auf eine Kapazität trifft, kann die Oszillation leicht gestoppt werden. Die Eingangskapazität der 1X-Sonde ist so hoch wie 100-300pF, und das 10X- Getriebe ist etwa 10-30pF, ist es einfach, die Oszillation in der 1X-Gang zu stoppen, so muss es auf die 10X-Gang eingestellt werden, das heißt, sowohl die Sonde und Oszilloskop sollte auf die 10X-Gang geschaltet werden (sowohl die Sonde und Oszilloskop sollte auf die 10X-Gang eingestellt werden)
Seite 53 Stellen Sie das Oszilloskop zunächst auf den Auto-Trigger-Modus ein (Standardeinstellung nach dem Start), der zum Testen periodischer Signale verwendet wird (PWM gehört zu den periodischen Signalen). ② Stellen Sie das Oszilloskop auf 1X-Gang ein (Standardeinstellung nach dem Start: 1X-Gang). ③ Stellen Sie das Oszilloskop auf den DC-Kopplungsmodus ein. ➃Setzen Sie die Sonde ein und stellen Sie den Schalter am Sondengriff auf die Position 1X Vergewissern Sie sich, dass die PWM-Hauptplatine zu diesem über einen PWM-Signalausgang verfügt.
Seite 54 5. Haushaltsstromversorgung 220V oder 110V Messung Auswahl des Gangs Haushaltsstrom hat im Allgemeinen eine Spannung von 180-260 V, mit einer Spitze- Spitze-Spannung von 507-733 V. In einigen Ländern beträgt die Spannung im Haushalt 110 V, mit einer Spannung von Spitze zu Spitze von 310 V. Der höchste Messwert für ein 1fach-Getriebe ist 80 V, und der höchste Messwert für ein 10fach-Getriebe ist 800 V (ein 10fach-Getriebe kann bis zu 1600 Spitze-Spitze-Spannung aushalten).
Seite 55 ③ Stellen Sie das Oszilloskop auf AC-Kopplung ein. Setzen Sie die Sonde ein und stellen Sie den Schalter am Sondengriff auf die entsprechende Zahnradposition. Vergewissern Sie sich, dass die Stromversorgung eingeschaltet ist und eine Spannung ausgegeben wird. Schließen Sie die Sondenklemme an den Minuspol des Stromausgangs an, schließen Sie die Sonde an den Pluspol des Stromausgangs an und warten Sie etwa 10 Sekunden, wenn die gelbe Linie und der gelbe Pfeil am linken Ende der Wartezeit erscheinen.
Seite 56 Stellen Sie das Oszilloskop zunächst auf den Auto-Trigger-Modus ein (Standardeinstellung nach dem Einschalten). ② Stellen Sie das Oszilloskop auf 1X-Gang ein (Standardeinstellung nach dem Start: 1X-Gang) ③ Stellen Sie das Oszilloskop in den AC-Kopplungsmodus ➃Setzen Sie die Sonde ein und bringen Sie den Schalter am Sondengriff in die Position 1X Vergewissern Sie sich, dass der Verstärker eingeschaltet ist, funktioniert und ein Audiosignal ausgibt.
Seite 57 Wenn ein Kommunikationssignal auf der Kommunikationsleitung anliegt, erfasst das Oszilloskop es und zeigt es auf dem Bildschirm an. Wenn es nicht erfasst werden kann, müssen Sie versuchen, die Zeitbasis (1mS~6nS) und die Triggerspannung (roter Pfeil) zur Fehlersuche mehrmals einzustellen. 10. die Messung des Infrarot-Fernbedienungsempfängers Auswahl des Gangs Das Signal der Infrarot-Fernbedienung reicht im Allgemeinen von 3 bis 5, mit einer maximalen Prüfspannung von 80 V im X-Gang.
Seite 58 11. Verstärkerschaltungen mit Sensoren (Temperatur-, Feuchtigkeits-, Druck-, Hallmessung usw.) Auswahl des Gangs Sensorsignale sind in der Regel relativ schwach, etwa ein paar Millivolt, und dieses kleine Signal kann nicht direkt von einem Oszilloskop erfasst werden. Diese Art von Sensor verfügt über einen Signalverstärker auf der Hauptplatine, der das verstärkte Signal messen kann.
Seite 59 9.Hinweis Wenn zwei Kanäle gleichzeitig verwendet werden, müssen die Erdungsklemmen der beiden Sonden miteinander verbunden werden. Es ist strengstens untersagt, die Erdungsklemmen der beiden Tastköpfe an unterschiedliche Potenziale anzuschließen, insbesondere an unterschiedliche Potenzialklemmen oder 220 V von Hochleistungsgeräten. Andernfalls wird die Hauptplatine des Oszilloskops verbrannt, da die beiden Kanäle gemeinsam geerdet sind, und der Anschluss an unterschiedliche Potenziale führt zu einem Kurzschluss in den internen Erdungsleitungen der Hauptplatine, wie es bei allen Oszilloskopen der Fall ist.
Seite 60 Übrigens, wir haben eine interessante Gemeinschaft geschaffen. Sie können sich gerne an die Mitarbeiter von FNiRSl wenden, um unserer Gemeinschaft beizutreten. Shenzhen FNIRSI Technology Co., LTD. Add.：West of Building C , Weida Industrial Park , Dalang Street , Longhua District , Shenzhen , Guangdong , China Tel：0755-28020752...
