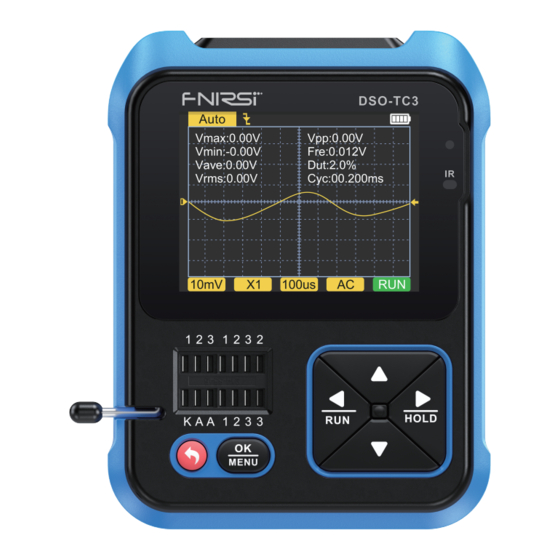

Inhaltszusammenfassung für Fnirsi DS0-TC3

  • Seite 14: Hinweise

    • Verbrauchte Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Bitte befolgen Sie die die in Ihrem Land gültigen Gesetze und Vorschriften. • Bei Qualitätsproblemen oder Sie Fragen zur Verwendung können Sie sich an den Online-Kundendienst von FNIRSI oder den Hersteller wenden. Wir werden das Problem umgehend für Sie lösen.
  • Seite 15 2.TECHNISCHE DATEN Echtzeit-Samplerate 10 MSa/s Analoge Bandbreite 500 KHz Eingangsimpedanz 1 MΩ Kopplung AC/DC Messspannung 400 V Vertikale Empfindlichkeit (x1) 10 mV - 10 V Horizontale Zeitbasis 1 µs-10 s Trigger-Modi Auto / Normal / Single Trigger-Typ Steigende / abfallende Flanke Kurvenspeicherung Automatische Messungen 2.3 Spezifikationen des Bauteiltesters TC3...
  • Seite 16: Spezifikationen Des Signalgenerators

    Digital Multimeter Anleitung Bauteil-Typ Bereich Messungen Widerstände 10 mΩ – 50 MΩ Widerstand Induktivitäten 10 uH – 1 H Induktivität, Widerstand⑥ Batterien 0,1 – 4,5 V Spannung, Polarität Spannungen 0 – 40 V Spannung DS18B20 0 -8 5 Temperatur DHT11 0 - 60 C/5 - 95% Temperatur / Luftfeuchtigkeit...
  • Seite 17: Tasten & Bedienung

    3. TASTEN UND BEDIENUNG 3. TASTEN UND BEDIENUNG 3.1 Tasten Versteckte Taste Betätigung Funktion Seitliches Loch Drücken Reset Knop Werking Functie Kurz Start / Return Lang Kurz Enter / Bestätigung / neue Messung Lang Eingabe von Systemeinstellungen Kurz Bewegung nach rechts / Umschaltung Lang Ausschalten des Parameter-Displays bei derAnzeige einer Wellenform im Oszilloskop-Modus...
  • Seite 18: Ein- Und Ausgänge

    Digital Multimeter Anleitung 3.2 Test-Sockel • Insgesamt fünf verschiedene Test-Sockel sind der Einfachheit halber in einen 1-2-3-Bereich und einen K-A-A-Bereich unterteilt (wie oben abgebildet). • Die Testsockel befinden sich unten links auf dem Bildschirm. Es handelt sich um eine zweireihige Buchse mit 14 Löchern und einer Verriegelungsvorrichtung.
  • Seite 19: Laden Des Akkus

    4. BETRIEB & BESCHREIBUNG HINWEIS Verwenden Sie zum Testen der Verbindung die Testleitung mit MCX-Stecker, um eine Verbindung mit dem Gerät herzu- stellen. 3.4 Laden des Akkus • Das Gerät wird durch einen eingebauten Lithium-Akku mit großer Kapazität betrieben. Unten ist eine Ladebuchse des Typs USB-C vorhanden, die mit einem 5-V-Ladegerät verbunden werden kann.
  • Seite 20: Beschreibung Des Oszilloskops

    Digital Multimeter Anleitung 1-2-3-Bereich Testanleitung • Wählen Sie eine geeignete Position in diesem Bereich und Buchsen mit unterschiedlichen Bezeichnungen und schließen Sie ein Bauteil an. Nachdem die Anschlussdrähte der Bauteile eingesteckt und der Sockel verriegelt ist, klicken Sie auf die Taste um den Test zu starten.
  • Seite 21: Beschreibung Des Signal-Generators

    4. BETRIEB & BESCHREIBUNG • Die horizontale Zeitbasis entspricht der Zeitspanne, die durch die Teilung des großen Gitters in horizontaler Richtung dargestellt wird. • AC/DC ist das Symbol für den Kopplungs-Modus des Eingangs. Dabei bedeutet AC eine Wechselspannungskopp- lung und DC eine Gleichspannungskopplung. •...
  • Seite 22: Einstellungen

    Digital Multimeter Anleitung 4.5 Tools Drücken Sie auf der Startseite kurz die Links- und Rechts-Taste oum zu den Tools zu Wechseln. Um die Tools-Seite aufzurufen, drücken Sie kurz die Bestätigungs-Taste (siehe Bild). Sie können hier sechs Funktionen auswählen: Durchgangstester DHT11(Temperatur und Luftfeuchtigkeit) ›...
  • Seite 23: Firmware-Update

    6. FIRMWARE-UPDATE Man kann hier folgendes konfigurieren: Boot-Logo Helligkeit Backlight › › Systemsprache Default-Modus › › System-Volume Über (About)... › › Betätigen Sie hierzu kurz die Abwärts- und Aufwärts-Taste um umzuschalten, und deücken Sie anschlie- ßend die Links- und Rechts-Taste um Parameter oder Schaltzustände zu ändern.
  • Seite 24: Kontakt

    Pole des Tastkopfs kurzzuschließen. 9. KONTAKT Jeder FNIRSI-Anwender, der sich mit Fragen an uns wendet, erhält eine zufriedenstellende Lösung und eine zu- sätzliche Garantie von 6 Monaten als Dank für die Unterstützung! Übrigens haben eine interessante Community. Kontaktieren Sie FNIRSI, um dieser Community beizutreten.
