2-10
(5).

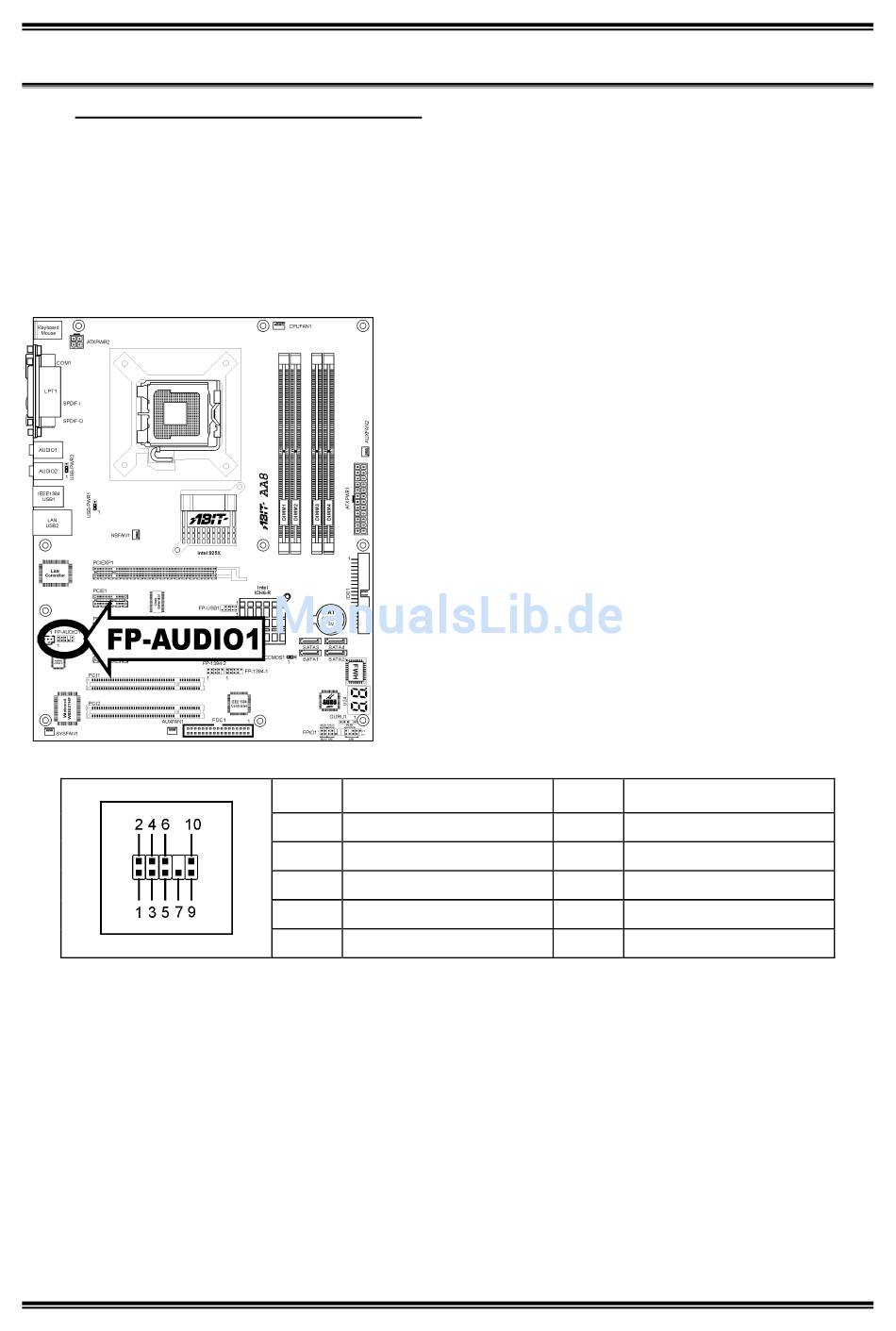

Header für Frontplatten-Audioanschluss
Dieser Header dient der Verbindung mit dem Audioanschluss auf der Frontplatte.
•
Entfernen Sie alle Jumper dieses Headers, um den Audioanschluss an der Frontplatte zu verwenden.
Verbinden Sie den Header dann über das beigefügte Verlängerungskabel mit der Frontplatte.
•
Trennen Sie das Verlängerungskabel zur Verwendung des Audioanschlusses auf der Rückseite ab,
und befestigen die Jumper wieder auf Pin 5-6 und Pin 9-10 (Voreinstellung).
AA8-DuraMAX
Pin-Nr.
Pin-Zuweisung
1
MIC2 L
3
MIC2 R
5
FRO-R
7
F_IO_SEN
9
FRO-L
Pin-Nr.
Pin-Zuweisung
2
AGND
4
AVCC
6
MIC2_JD
10
LINE2_JD
Kapitel 2
