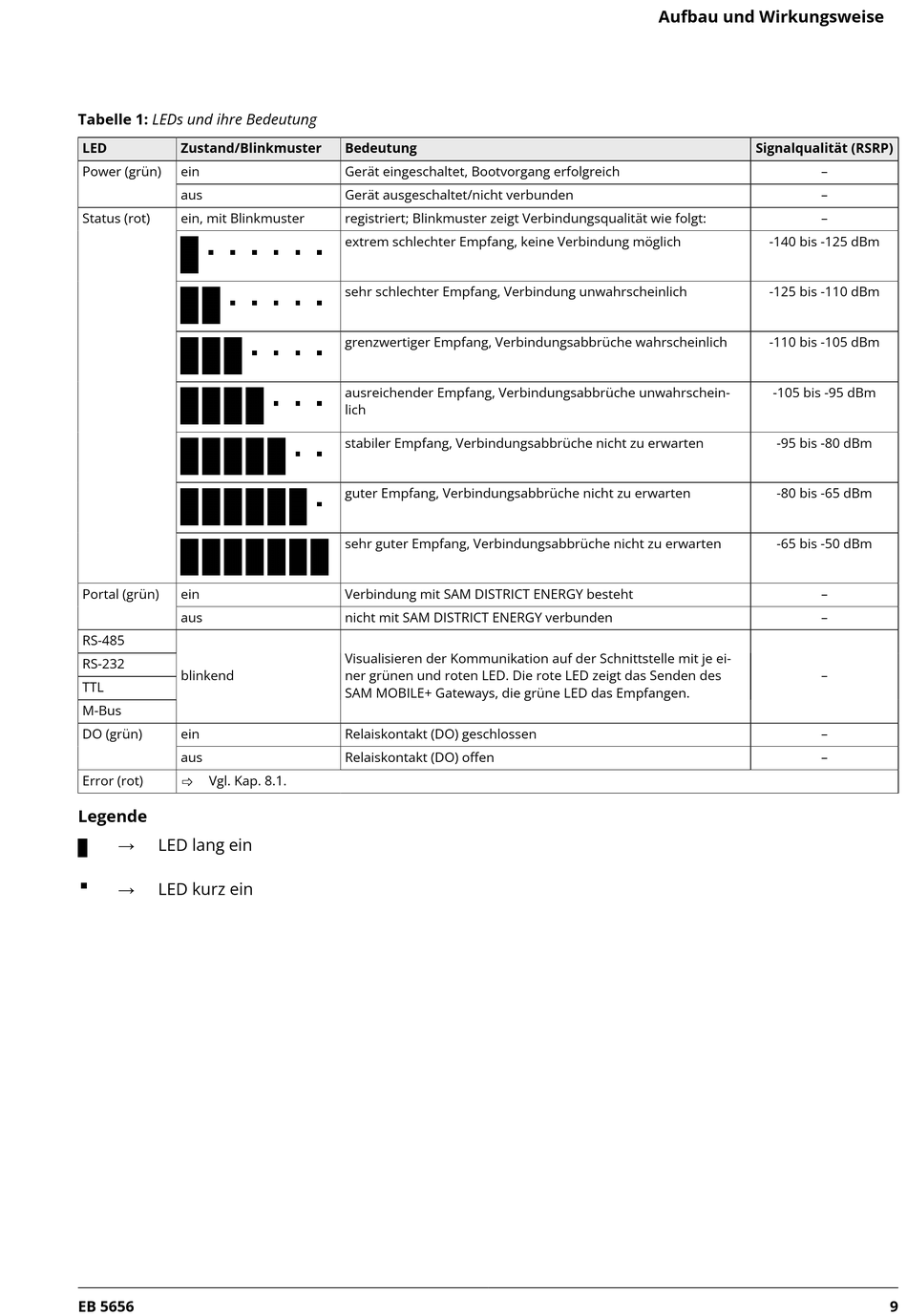

Tabelle 1: LEDs und ihre Bedeutung
LED Zustand/Blinkmuster
Power (grün) ein
aus
Status (rot) ein, mit Blinkmuster
Portal (grün) ein
aus
RS-485
RS-232
blinkend
TTL
M-Bus
DO (grün) ein
aus
Error (rot) Vgl. Kap. 8.1.
_
Legende
→ LED lang ein
LED kurz ein
→
EB 5656
Bedeutung
Gerät eingeschaltet, Bootvorgang erfolgreich
Gerät ausgeschaltet/nicht verbunden
registriert; Blinkmuster zeigt Verbindungsqualität wie folgt:
extrem schlechter Empfang, keine Verbindung möglich
sehr schlechter Empfang, Verbindung unwahrscheinlich
grenzwertiger Empfang, Verbindungsabbrüche wahrscheinlich
ausreichender Empfang, Verbindungsabbrüche unwahrschein-
lich
stabiler Empfang, Verbindungsabbrüche nicht zu erwarten
guter Empfang, Verbindungsabbrüche nicht zu erwarten
sehr guter Empfang, Verbindungsabbrüche nicht zu erwarten
Verbindung mit SAM DISTRICT ENERGY besteht
nicht mit SAM DISTRICT ENERGY verbunden
Visualisieren der Kommunikation auf der Schnittstelle mit je ei-
ner grünen und roten LED. Die rote LED zeigt das Senden des
SAM MOBILE+ Gateways, die grüne LED das Empfangen.
Relaiskontakt (DO) geschlossen
Relaiskontakt (DO) offen
Aufbau und Wirkungsweise
Signalqualität (RSRP)
–
–
–
-140 bis -125 dBm
-125 bis -110 dBm
-110 bis -105 dBm
-105 bis -95 dBm
-95 bis -80 dBm
-80 bis -65 dBm
-65 bis -50 dBm
–
–
–
–
–
