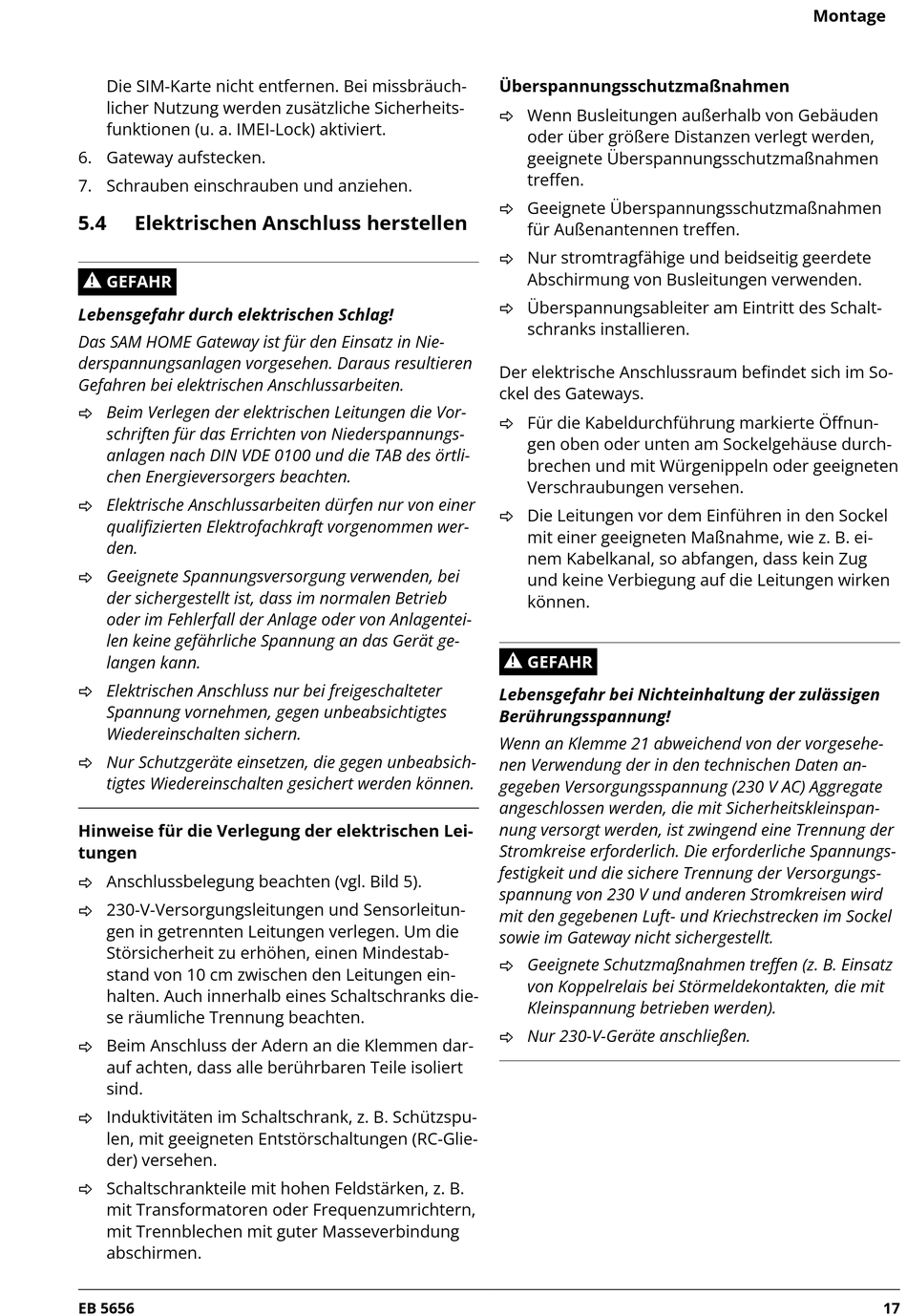

Die SIM-Karte nicht entfernen. Bei missbräuch-
licher Nutzung werden zusätzliche Sicherheits-
funktionen (u. a. IMEI-Lock) aktiviert.
6. Gateway aufstecken.
7. Schrauben einschrauben und anziehen.
5.4

Elektrischen Anschluss herstellen

GEFAHR
!
Lebensgefahr durch elektrischen Schlag!
Das SAM HOME Gateway ist für den Einsatz in Nie-
derspannungsanlagen vorgesehen. Daraus resultieren
Gefahren bei elektrischen Anschlussarbeiten.
_ Beim Verlegen der elektrischen Leitungen die Vor-
schriften für das Errichten von Niederspannungs-
anlagen nach DIN VDE 0100 und die TAB des örtli-
chen Energieversorgers beachten.
_ Elektrische Anschlussarbeiten dürfen nur von einer
qualifizierten Elektrofachkraft vorgenommen wer-
den.
_ Geeignete Spannungsversorgung verwenden, bei
der sichergestellt ist, dass im normalen Betrieb
oder im Fehlerfall der Anlage oder von Anlagentei-
len keine gefährliche Spannung an das Gerät ge-
langen kann.
_ Elektrischen Anschluss nur bei freigeschalteter
Spannung vornehmen, gegen unbeabsichtigtes
Wiedereinschalten sichern.
_ Nur Schutzgeräte einsetzen, die gegen unbeabsich-
tigtes Wiedereinschalten gesichert werden können.
Hinweise für die Verlegung der elektrischen Lei-
tungen
_ Anschlussbelegung beachten (vgl. Bild 5).
_ 230-V-Versorgungsleitungen und Sensorleitun-
gen in getrennten Leitungen verlegen. Um die
Störsicherheit zu erhöhen, einen Mindestab-
stand von 10 cm zwischen den Leitungen ein-
halten. Auch innerhalb eines Schaltschranks die-
se räumliche Trennung beachten.
_ Beim Anschluss der Adern an die Klemmen dar-
auf achten, dass alle berührbaren Teile isoliert
sind.
_ Induktivitäten im Schaltschrank, z. B. Schützspu-
len, mit geeigneten Entstörschaltungen (RC-Glie-
der) versehen.
_ Schaltschrankteile mit hohen Feldstärken, z. B.
mit Transformatoren oder Frequenzumrichtern,
mit Trennblechen mit guter Masseverbindung
abschirmen.
EB 5656
Überspannungsschutzmaßnahmen
_ Wenn Busleitungen außerhalb von Gebäuden
oder über größere Distanzen verlegt werden,
geeignete Überspannungsschutzmaßnahmen
treffen.
_ Geeignete Überspannungsschutzmaßnahmen
für Außenantennen treffen.
_ Nur stromtragfähige und beidseitig geerdete
Abschirmung von Busleitungen verwenden.
_ Überspannungsableiter am Eintritt des Schalt-
schranks installieren.
Der elektrische Anschlussraum befindet sich im So-
ckel des Gateways.
_ Für die Kabeldurchführung markierte Öffnun-
gen oben oder unten am Sockelgehäuse durch-
brechen und mit Würgenippeln oder geeigneten
Verschraubungen versehen.
_ Die Leitungen vor dem Einführen in den Sockel
mit einer geeigneten Maßnahme, wie z. B. ei-
nem Kabelkanal, so abfangen, dass kein Zug
und keine Verbiegung auf die Leitungen wirken
können.
GEFAHR
!
Lebensgefahr bei Nichteinhaltung der zulässigen
Berührungsspannung!
Wenn an Klemme 21 abweichend von der vorgesehe-
nen Verwendung der in den technischen Daten an-
gegeben Versorgungsspannung (230 V AC) Aggregate
angeschlossen werden, die mit Sicherheitskleinspan-
nung versorgt werden, ist zwingend eine Trennung der
Stromkreise erforderlich. Die erforderliche Spannungs-
festigkeit und die sichere Trennung der Versorgungs-
spannung von 230 V und anderen Stromkreisen wird
mit den gegebenen Luft- und Kriechstrecken im Sockel
sowie im Gateway nicht sichergestellt.
_ Geeignete Schutzmaßnahmen treffen (z. B. Einsatz
von Koppelrelais bei Störmeldekontakten, die mit
Kleinspannung betrieben werden).
_ Nur 230-V-Geräte anschließen.
Montage
17
