Demontage

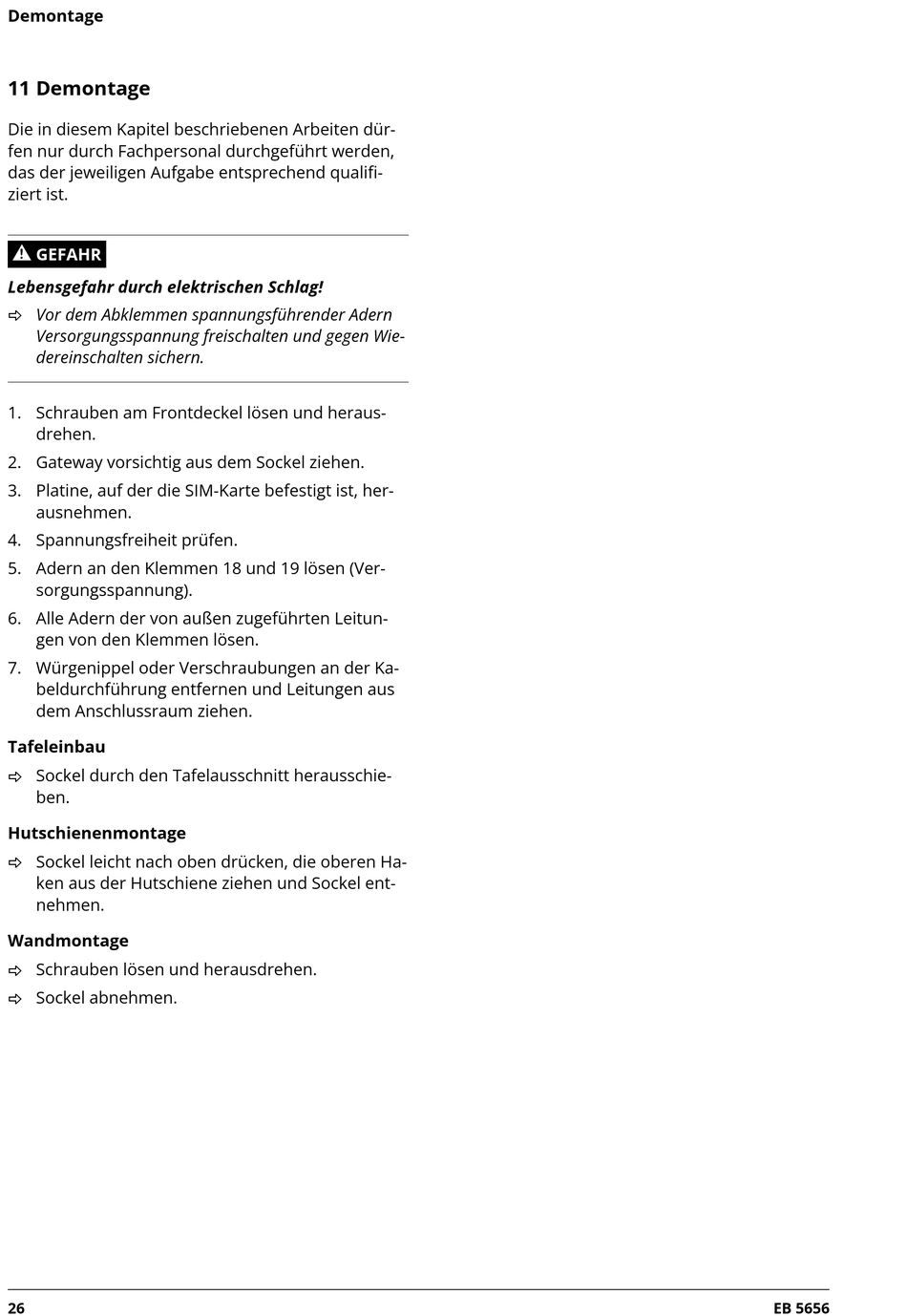

11 Demontage
Die in diesem Kapitel beschriebenen Arbeiten dür-
fen nur durch Fachpersonal durchgeführt werden,
das der jeweiligen Aufgabe entsprechend qualifi-
ziert ist.
GEFAHR
!
Lebensgefahr durch elektrischen Schlag!
_ Vor dem Abklemmen spannungsführender Adern
Versorgungsspannung freischalten und gegen Wie-
dereinschalten sichern.
1. Schrauben am Frontdeckel lösen und heraus-
drehen.
2. Gateway vorsichtig aus dem Sockel ziehen.
3. Platine, auf der die SIM-Karte befestigt ist, her-
ausnehmen.
4. Spannungsfreiheit prüfen.
5. Adern an den Klemmen 18 und 19 lösen (Ver-
sorgungsspannung).
6. Alle Adern der von außen zugeführten Leitun-
gen von den Klemmen lösen.
7. Würgenippel oder Verschraubungen an der Ka-
beldurchführung entfernen und Leitungen aus
dem Anschlussraum ziehen.
Tafeleinbau
_ Sockel durch den Tafelausschnitt herausschie-
ben.
Hutschienenmontage
_ Sockel leicht nach oben drücken, die oberen Ha-
ken aus der Hutschiene ziehen und Sockel ent-
nehmen.
Wandmontage
_ Schrauben lösen und herausdrehen.
_ Sockel abnehmen.
26 EB 5656
